2026년 5급 공채 구조역학 5번 (감쇠 단자유도 문제)
1.개요
해당 문제는 7급·9급 시험에서는 거의 다루지 않는 감쇠 단자유도계의 운동을 대상으로 하지만, 기술고시나 구조기술사를 준비하는 수험생이라면 구조동역학의 기본 과정에서 반드시 학습해야 하는 내용입니다. 일부 수험생은 공학용 계산기의 deSolve와 같은 미분방정식 풀이 기능에 지나치게 의존한 나머지, 운동의 물리적 의미나 해의 구조를 이해하기보다 계산 절차와 문제풀이 기술에만 집중하기도 합니다. 그러나 이러한 방식은 동역학을 제대로 공부하는 방법이라고 보기 어렵습니다. 반대로 다자유도계 해석, 모드 직교성, 이를 이용한 운동방정식의 비연성화(decoupling)와 같은 뒤 단계의 주제를 지나치게 중요하게 여기고 복잡한 수식에 매몰되는 경우도 있습니다. 다자유도계 역시 본질적으로 단자유도계에서 학습한 질량·감쇠·강성의 개념을 확장한 것이므로, 먼저 단자유도계의 운동방정식과 응답 특성을 확실히 이해하는 것이 중요합니다.
실제 구조물의 감쇠는 재료 내부의 마찰, 접합부의 미끄럼, 균열의 개폐, 공기저항 등 여러 현상이 복합적으로 작용하므로 이를 하나의 수학적 모델로 정확하게 표현하기는 어렵습니다. 따라서 구조동역학에서는 실제 감쇠현상을 그대로 재현하기보다는, 속도에 비례하는 저항력을 발생시키는 기계식 대시포트(mechanical dashpot)를 가정한 점성감쇠모델을 주로 사용합니다. 구조동역학 문제에서 가장 중요한 출발점은 결국 계의 질량, 감쇠 및 강성 특성을 파악하여 운동방정식(Equation of Motion) 을 올바르게 구성하는 것입니다. 일반적으로 복잡한 계에서는 라그랑주–오일러 방정식이 매우 강력한 도구로 활용되지만, 이번 문제에서는 단자유도계 운동방정식의 가장 기본적인 구성 원리를 확인하기 위해 달랑베르의 원리를 이용하여 운동방정식을 세우고 해를 구해보도록 하겠습니다.
2.문제 풀이
(1) 피스톤의 고유진동수, 감쇠계수, 감쇠 고유각 진동수 산정
① 운동방정식의 구성
- 달랑베르의 원리 (D'Alembert's Principle) : 운동하는 물체에 관성력을 가상으로 도입하여 외력과 관성력이 평형을 이루도록 만들어 동적 문제를 정적 평형문제로 변환
② 운동 방정식의 해 산정
미분 방정식을 풀어보면 다음과 같습니다.
이제 양변을 m으로 나누고 식을 정리하면 다음과 같습니다.
이때 ξ =c/2mw 로 감쇠계수를 의미합니다. 2mw는 임계감쇠계수 (C-critical)로 활용됩니다.
따라서 근의 공식을 적용하면 다음과 같습니다.
③ 고유진동수, 감쇠계수 (ξ) 산정
④ 해의 산정
⑤ 감쇠 고유각 진동수 산정
(2) 피스톤의 진동 여부 산정
감쇠비의 제곱이 1보다 적으므로 underdamped system : 피스톤은 진동 합니다.
이를 수학적으로 분석하면 다음과 같습니다.
(3) 변위와 속도의 방정식 산정
위에서 산정한 값들을 대입 후 초기조건을 적용하여 C1과 C2 값을 산정하게 되면 다음과 같습니다.
따라서 변위의 방정식은 다음과 같습니다.
속도의 방정식은 변위의 방정식을 미분하여 산정할 수 있습니다.
(4) 피스톤의 최대 변위와 최대 변위가 나오는 시간 산정
최대변위는 시간이 0인 지점에서 발생합니다.
따라서 다음과 같이 쓸 수 있습니다.
이를 만족하는 양의 t값중 최소값은 다음과 같습니다.

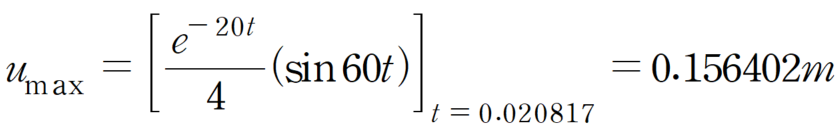

따라서 이를 변위의 방정식에 대입하면 다음과 같습니다.
3. 마무리하며
이번 문제는 단순히 감쇠 단자유도계의 해를 구하는 계산문제가 아니라, 구조동역학의 가장 기본이 되는 운동방정식의 구성과 감쇠의 물리적 의미를 이해하는 데 목적이 있습니다. 기술고시나 구조기술사 시험에서는 이와 같은 기본 개념을 바탕으로 다자유도계, 응답해석, 모드해석 등 보다 심화된 주제로 확장되므로, 단자유도계를 충분히 이해하지 못한 상태에서 복잡한 이론만 공부하는 것은 결코 효율적인 학습방법이 아닙니다. 계산기나 프로그램은 어디까지나 계산을 도와주는 도구일 뿐, 운동방정식을 스스로 세우고 각 항의 물리적 의미를 설명할 수 있는 능력이 진정한 실력입니다. 이러한 기본기를 탄탄히 다져 놓는다면 이후의 구조동역학 내용도 훨씬 수월하게 이해할 수 있을 것입니다.
