토목구조기술사 139회 2-6 (손계산으로 풀어보기)

1.개요

이번 문제는 2경간 연속보에 등분포하중과 집중하중이 작용할 때 지점반력을 산정하는 전형적인 1차 부정정 구조물 문제입니다. 일반적으로 이러한 연속보 문제는 처짐각법이나 3연 모멘트 방정식을 이용하여 해석할 수 있으며, 특정 지점을 부정정력으로 선정한 뒤 변위일치조건을 적용하는 방법으로도 접근할 수 있습니다. 이번 풀이에서는 복잡한 처짐곡선식을 직접 구하거나 적분을 수행하지 않고, 각 경간의 하중을 등가 절점모멘트로 치환한 뒤 B점에서의 회전각 적합조건을 이용하는 방법으로 풀어보겠습니다.

특히 등분포하중과 중앙 집중하중에 의한 모멘트도를 이용하면 각 하중을 간단한 등가 절점모멘트로 바꿀 수 있고, 이후에는 B점을 기준으로 양쪽 경간의 회전각이 동일하다는 조건만 적용하면 내부 부모멘트를 매우 빠르게 구할 수 있습니다. 이는 본질적으로 3연 모멘트 방정식에서 사용하는 변형 적합조건과 동일한 내용을 보다 직관적으로 전개한 것으로 볼 수 있습니다. 부정정 구조물이라고 해서 반드시 복잡한 연립방정식이나 긴 적분 계산이 필요한 것은 아니며, 하중에 의한 회전각과 절점모멘트에 의한 회전각을 적절히 중첩할 수 있다면 계산량을 상당히 줄일 수 있습니다.

이와 비슷한 전략으로 풀 수 있는 기출문제로는 2009년도 국가직 7급 응용역학 4번 문제가 있습니다. 해당 문제는 이번 문제와 달리 프레임 구조물이지만, 구조형식이 달라졌다고 해서 해석의 기본적인 사고방식까지 달라지는 것은 아닙니다. 당시 문제 역시 하중에 의한 효과를 등가 절점모멘트로 치환하고, 절점에서 성립해야 하는 회전각의 적합조건을 이용하면 복잡한 구조해석 과정을 거치지 않고 비교적 간단하게 풀 수 있습니다. 따라서 2009년도 국가직 7급 4번 문제도 함께 살펴보시면, 이번 풀이에서 사용한 전략이 단순히 연속보에만 적용되는 요령이 아니라 프레임 구조물까지 일관되게 확장하여 사용할 수 있는 해석 방법이라는 점을 이해하는 데 도움이 될 것입니다.

https://oreostructure.tistory.com/74

2009년 7급 국가직 응용역학 4번 문제 (등가절점하중 + 변위일치 해법)

또한 이번 문제의 두 번째 문항처럼 특정 지점의 반력이 0이 되는 조건을 묻는 경우에도 구조물을 처음부터 다시 해석할 필요가 없습니다. 먼저 집중하중 (P)에 대한 B점 부모멘트의 일반식을 구해 두면 각 지점반력 역시 (P)에 관한 식으로 나타낼 수 있으므로, 이후 (RD=0)이라는 조건만 대입하여 필요한 집중하중의 크기를 바로 결정할 수 있습니다. 이번 문제를 통해 등가 절점모멘트 → 회전각 적합조건 → 절점모멘트 → 지점반력으로 이어지는 해석의 흐름을 익혀두시면, 연속보뿐만 아니라 다양한 부정정 프레임 문제에서도 같은 전략을 활용하실 수 있습니다.

2.문제풀이

(1) P=20kN일 때 RB 산정

① 구조물 분석

• 1차 부정정 구조물 : B에서의 절점 모멘트를 미지력으로 취급

② 등가 절점하중 치환

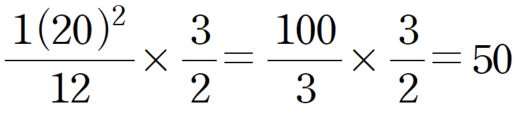

• 1kN/m의 등가 절점 모멘트

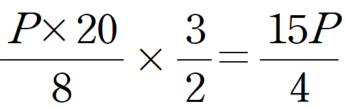

• P의 등가 절점 모멘트

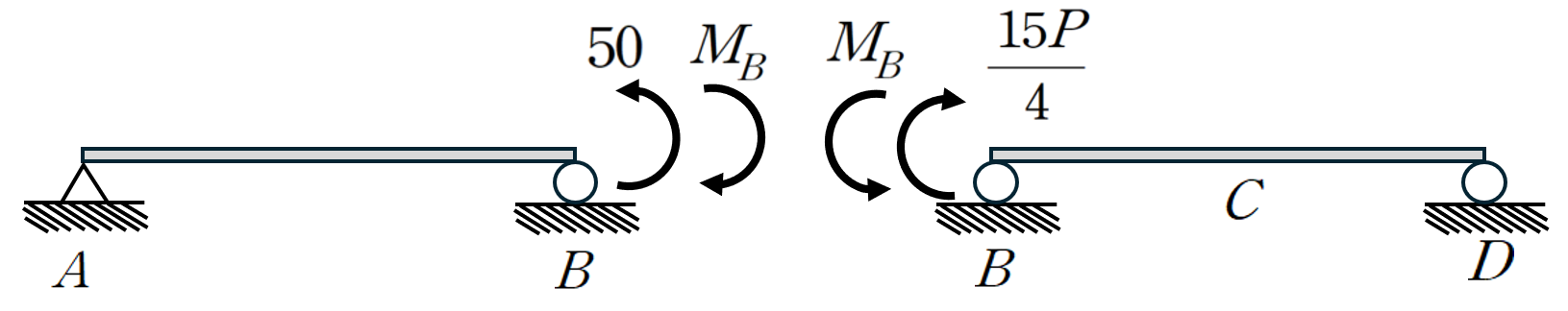

따라서 구조물을 단순히 하면 아래와 같습니다.

③ B에서의 적합조건

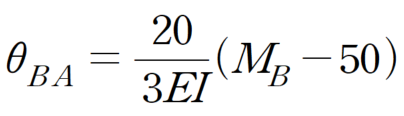

• 보 AB에서 B의 각도 산정 (θBA)

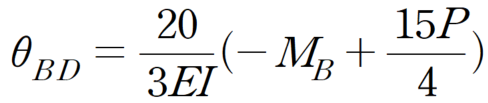

• 보 BD에서 B의 각도 산정 (θBD)

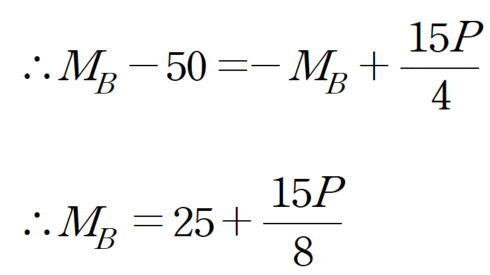

• θBA=θBD 이므로

④ B에서의 반력 산정

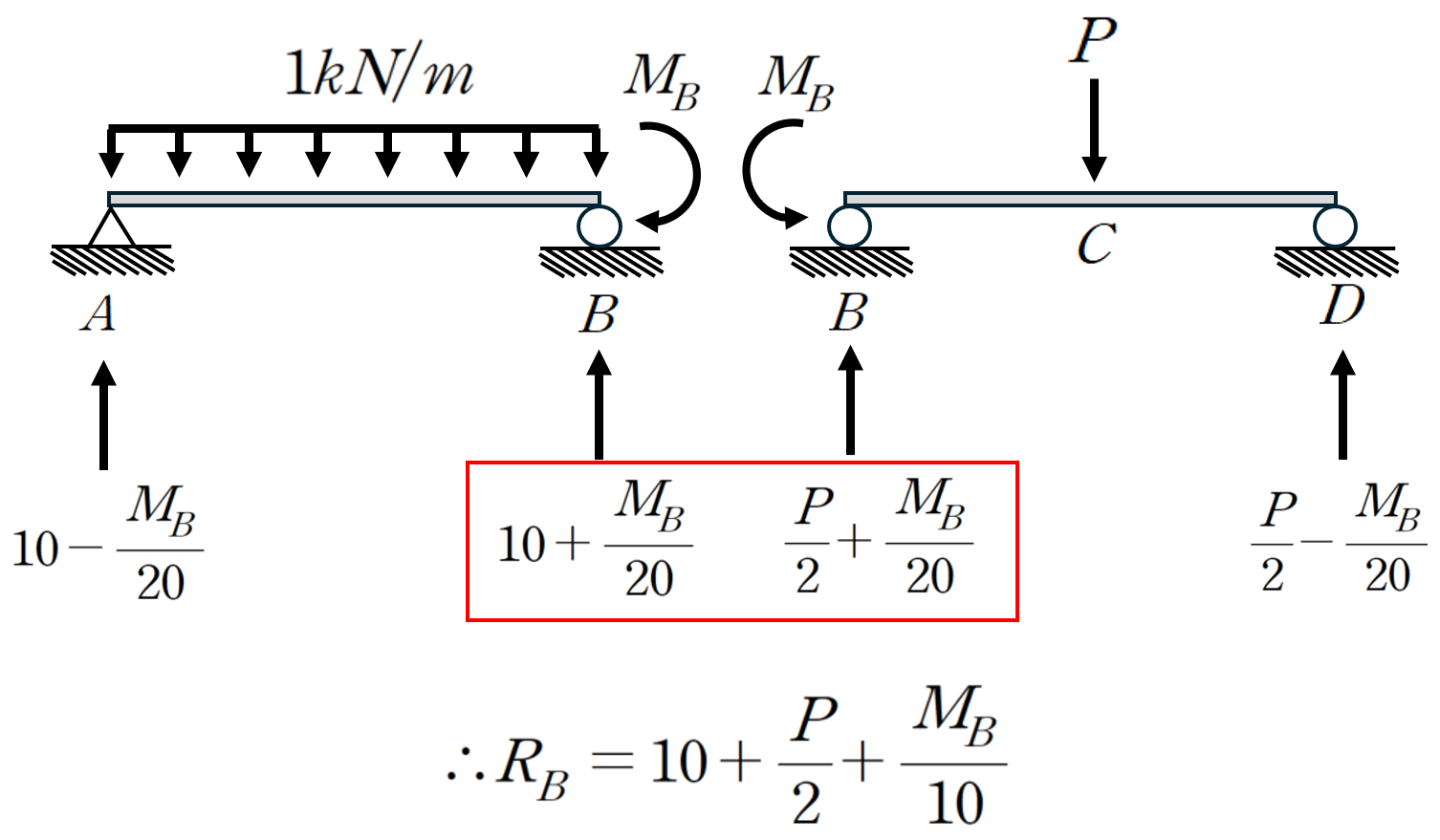

따라서 위의 산정된 MB값을 대입시,

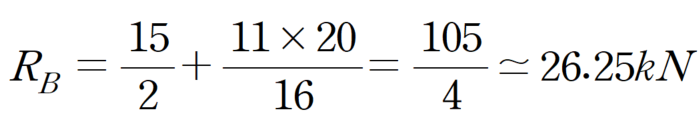

만약 P=20kN 이면

(2) RD=0 일때, P 산정

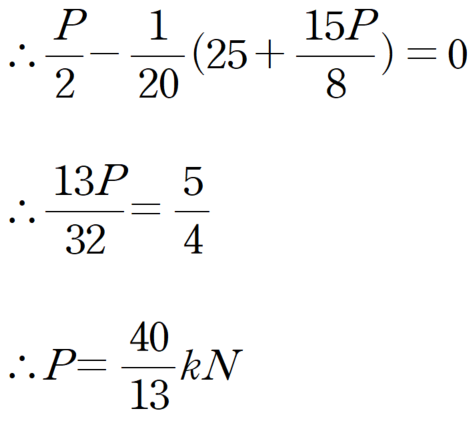

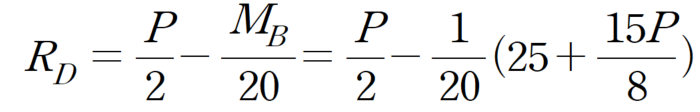

따라서 RD=0이 되려면 아래와 같습니다.

3.마무리하며

이번 문제에서는 2경간 연속보를 해석하면서 복잡한 적분이나 처짐곡선식을 직접 유도하기보다는, 하중에 의한 효과를 등가 절점모멘트로 치환하고 B점에서의 회전각 적합조건을 적용하는 방법을 살펴보았습니다. 등분포하중과 집중하중을 각각 등가 절점모멘트로 바꾸어 놓으면 이후의 과정은 상당히 단순해지며, B점에서 양쪽 부재의 회전각이 같다는 조건 하나로 부모멘트를 산정할 수 있습니다. 이후에는 각 경간의 평형조건만 이용하면 지점반력까지 쉽게 구할 수 있습니다.

특히 이러한 접근은 단순히 이번 연속보 문제에만 사용할 수 있는 풀이법이 아닙니다. 앞서 소개한 2009년도 국가직 7급 응용역학 4번 문제에서는 프레임 구조물을 대상으로 동일한 전략을 적용하여 비교적 간단하게 해석할 수 있었습니다. 구조물이 보에서 프레임으로 바뀌더라도 결국 절점에서 만족해야 하는 변형의 적합조건을 찾아내고, 하중에 의한 효과와 절점모멘트에 의한 효과를 중첩한다는 기본적인 원리는 동일합니다.

구조역학 문제를 공부할 때 각각의 문제 유형에 대응하는 공식을 개별적으로 암기하기보다는, 평형조건과 변형의 적합조건이 어떻게 연결되는지를 이해하는 것이 중요합니다. 이러한 관점에 익숙해지면 처음 보는 형태의 부정정 구조물이 출제되더라도 문제를 훨씬 단순한 형태로 바꾸어 접근할 수 있습니다. 특히 계산기를 사용할 수 없는 7급 국가직 응용역학과 같은 시험에서는 정확한 해석뿐만 아니라 계산량을 줄이는 것 역시 중요하기 때문에, 등가 절점모멘트와 회전각 관계를 활용하는 방법을 익혀두시면 여러 부정정 구조물 문제에서 유용하게 활용하실 수 있을 것입니다.

---
