2026년 군무원 7급 20번 문항의 오류 (내부힌지에 모멘트는 어떻게 작용하는가)

1.개요

먼저 본 문제를 살펴보기에 앞서 내부힌지에 작용하는 모멘트에 관한 한 가지 오해를 짚고 넘어갈 필요가 있습니다. 시중의 일부 풀이에서는 이와 같은 문제를 설명하면서 내부힌지에는 모멘트가 작용할 수 없다, 또는 힌지이므로 모멘트를 가할 수 없다고 설명하는 경우가 있는 것으로 알고 있습니다. 그러나 이는 내부힌지의 의미를 정확하게 표현한 설명은 아닙니다.

내부힌지에서 모멘트가 0이라는 것은 힌지가 좌우 부재 사이에서 전달하는 내력으로서의 휨모멘트가 0이라는 의미입니다. 이것이 내부힌지와 동일한 위치에 외부에서 집중모멘트를 가할 수 없다는 의미는 아닙니다. 즉, 내부힌지는 모멘트를 전달하지 않는 것이지 외부모멘트 자체가 작용할 수 없는 점은 아닙니다.

이를 자유도의 관점에서 생각하면 더욱 명확하게 이해할 수 있습니다. 일반적으로 연속된 보에서는 한 점을 기준으로 좌측 부재와 우측 부재의 회전이 연속되어 있습니다. 반면 내부힌지는 좌측 부재와 우측 부재 사이의 상대적인 회전을 허용합니다. 따라서 내부힌지를 기준으로 좌측 부재의 회전과 우측 부재의 회전을 서로 독립적인 회전자유도로 생각할 수 있습니다.

구조해석에서 모멘트는 이러한 회전자유도에 대응하는 힘입니다. 따라서 내부힌지 위치에 외부 집중모멘트를 작용시키는 것 자체에는 아무런 문제가 없습니다. 다만 내부힌지를 기준으로 좌측과 우측의 회전자유도가 서로 독립적이기 때문에, 그 모멘트가 좌측 부재에 작용하는 것인지 우측 부재에 작용하는 것인지를 반드시 명확하게 구분해야 합니다.

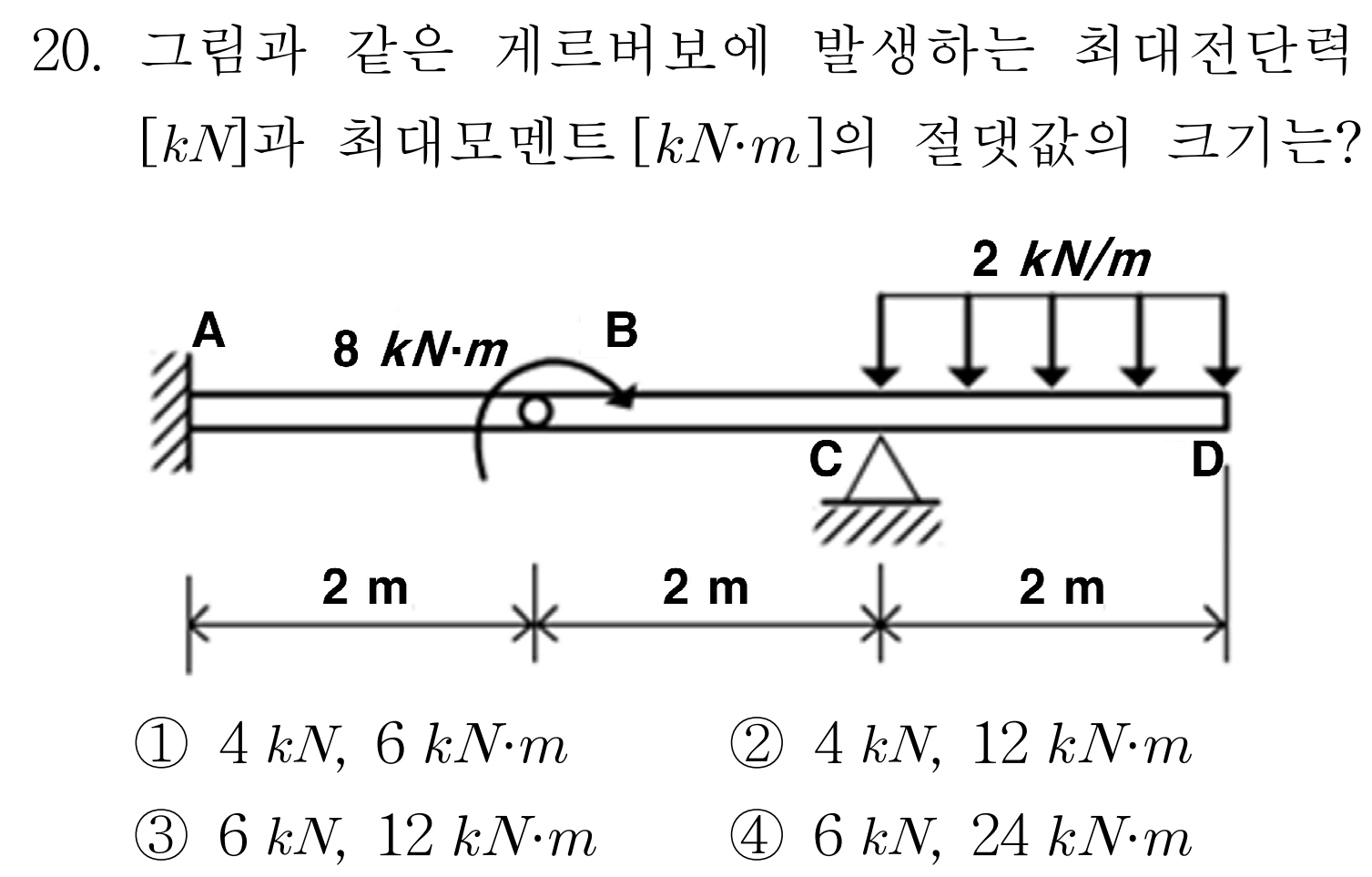

바로 이 점에서 2026년 군무원 7급 응용역학 20번 문항에는 문제가 있다고 생각합니다. 문제에서는 8킬로뉴턴미터의 집중모멘트를 내부힌지 B점에 정확히 겹쳐서 표시하였을 뿐, 해당 모멘트가 B점의 좌측 부재에 작용하는 것인지 우측 부재에 작용하는 것인지를 명확하게 제시하지 않았습니다.

이는 단순한 그림상의 사소한 문제가 아닙니다. 집중모멘트가 어느 부재에 작용한다고 해석하느냐에 따라 자유물체도가 달라지고, 그에 따라 지점반력과 전단력도, 휨모멘트도 역시 달라집니다. 결국 문제에서 요구하는 최대전단력과 최대휨모멘트도 서로 다른 값이 산정될 수 있습니다.

실제로 이번 포스팅에서는 8킬로뉴턴미터의 모멘트가 B점 좌측 부재에 작용하는 경우와 B점 우측 부재에 작용하는 경우를 각각 분리하여 해석해 보겠습니다. 두 경우의 자유물체도와 휨모멘트도를 비교해 보면 서로 다른 결과가 나타나는 것을 확인할 수 있습니다. 문제에서 제시한 정답인 3번은 집중모멘트가 B점 우측 부재에 작용한다고 해석했을 때 얻을 수 있는 결과입니다.

따라서 본 문항의 오류를 단순히 내부힌지에 모멘트를 작용시켰기 때문이라고 설명하는 것 역시 적절하지 않습니다. 내부힌지에도 외부 집중모멘트는 작용할 수 있습니다. 문제는 내부힌지가 좌우 부재의 상대회전을 허용하는 지점임에도 불구하고, 집중모멘트가 좌측과 우측 중 어느 부재의 회전자유도에 대응하여 작용하는지를 문제에서 명확하게 표현하지 않았다는 것입니다.

이번 포스팅에서는 이러한 관점에서 두 가지 경우를 직접 비교해 보면서, 단순히 2026년 군무원 7급 20번 문항의 오류를 지적하는 것에 그치지 않고 내부힌지의 역학적 의미와 내부힌지 위치에 외부 집중모멘트가 작용할 때 이를 어떻게 해석해야 하는지 함께 살펴보도록 하겠습니다.

2.문제풀이

내부힌지 좌우로 자유도가 존재하며 절점에 대한 compatibility (적합) 조건은 적용되지 않습니다.

따라서 8kNm의 하중이 내부힌지 기준으로 좌측 혹은 우측인지 명확하게 정의되어야 합니다.

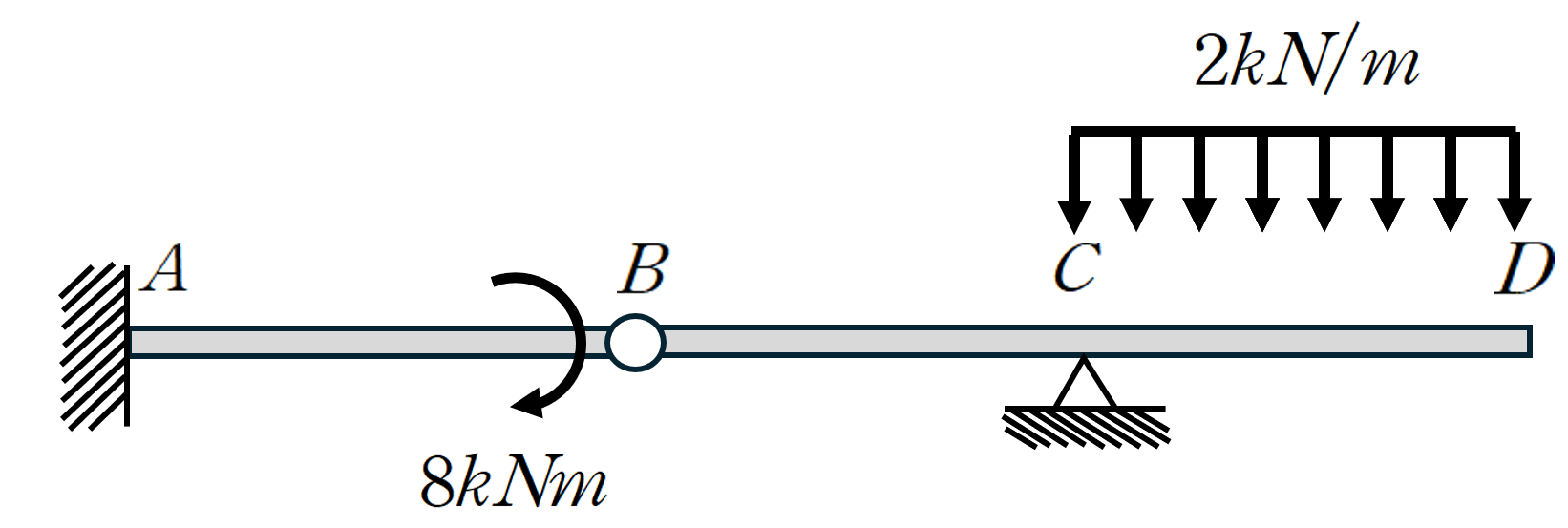

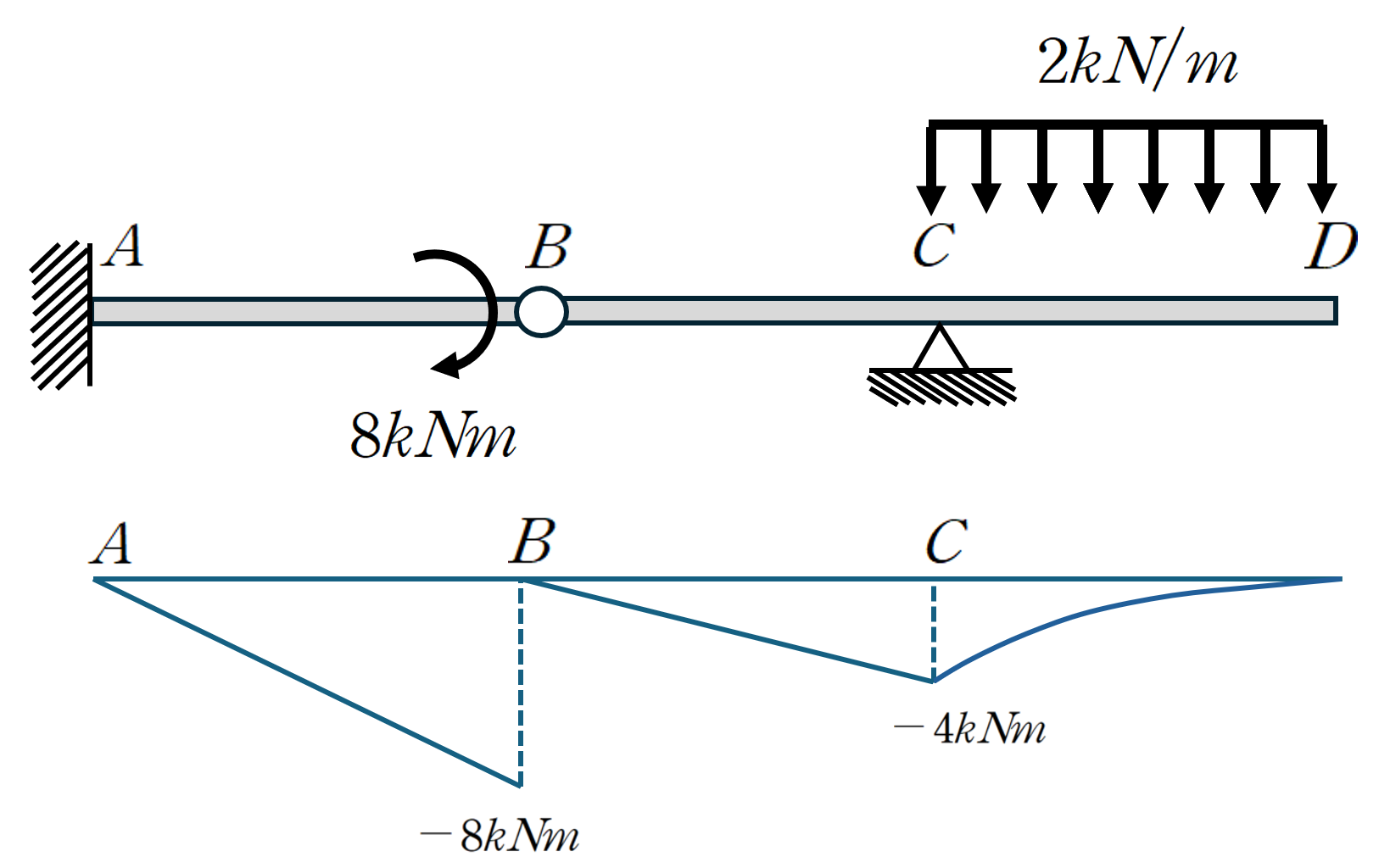

(1) 8kN·m의 모멘트가 B 절점의 좌측에서 작용할 경우

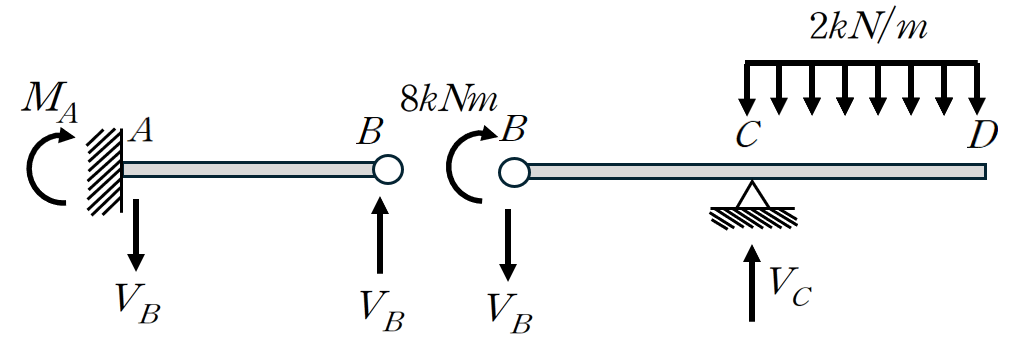

① 자유물체도 (Free Body Diagram)

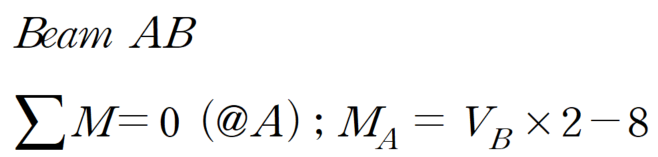

보 AB에서 힘의 평형을 취하면

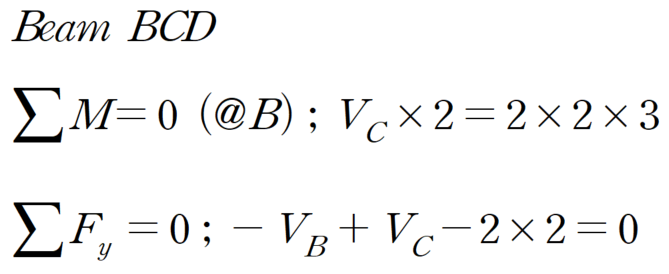

보 BCD에서 힘의 평형을 취하면

이에 대한 결과는 다음과 같습니다.

② 휨모멘트도 (BMD : Bending Moment Diagram)

이때 최대모멘트는 8kNm, 최대 전단력은 4kN이며 이를 만족하는 보기가 존재하지 않습니다.

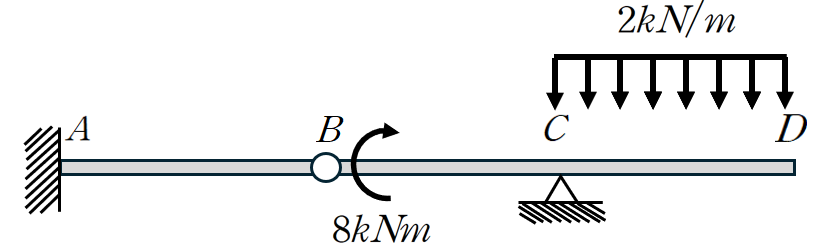

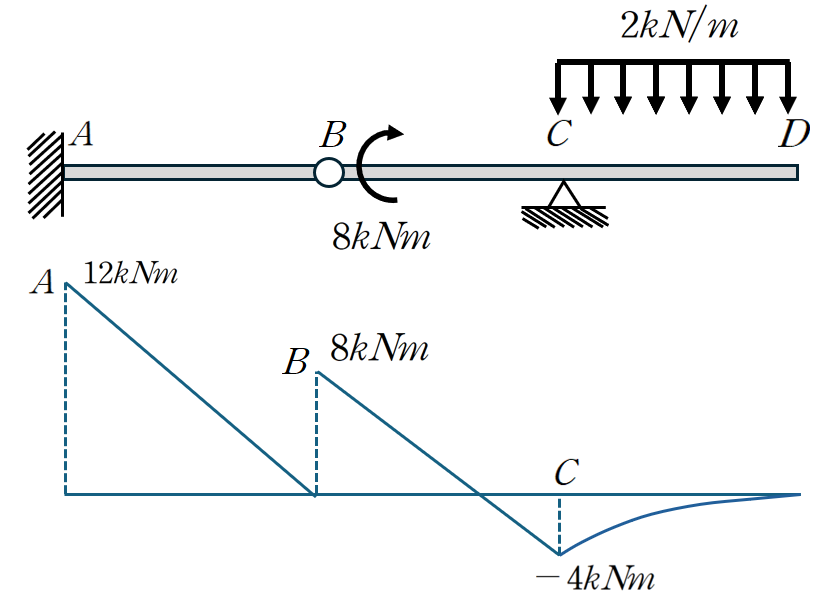

(2) 8kN·m의 모멘트가 B 절점의 우측에서 작용할 경우

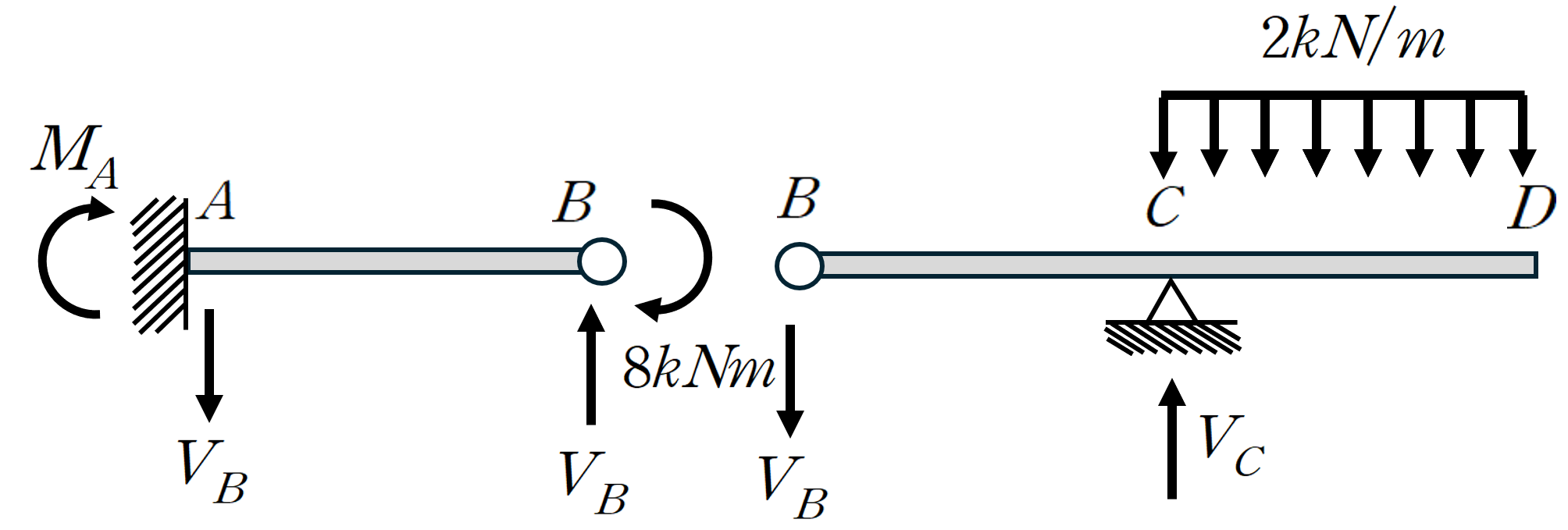

① 자유물체도 (Free Body Diagram)

보 AB에서 힘의 평형을 취하면

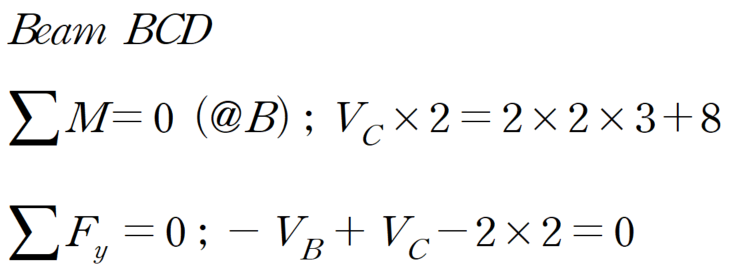

보 BCD에서 힘의 평형을 취하면

이에 대한 결과는 다음과 같습니다.

② 휨모멘트도 (BMD : Bending Moment Diagram)

이때 최대모멘트는 12kNm, 최대 전단력은 6kN이며 이를 만족하는 보기는 ③ 입니다.

3.마무리하며

이번 문제에서 가장 중요한 부분은 단순히 정답이 3번인지 아닌지를 확인하는 것이 아니라, 내부힌지의 역학적 의미를 정확하게 이해하는 것이라고 생각합니다. 내부힌지에서 휨모멘트가 0이라는 조건은 좌우 부재 사이에 휨모멘트를 전달하지 않는다는 의미이지, 해당 위치에 외부 집중모멘트가 작용할 수 없다는 의미는 아닙니다. 따라서 내부힌지에 모멘트를 가할 수 없다고 설명하는 것 역시 정확한 설명이라고 보기 어렵습니다.

내부힌지는 좌측 부재와 우측 부재의 상대적인 회전을 허용하기 때문에 양쪽의 회전자유도를 서로 독립적으로 생각할 수 있습니다. 따라서 내부힌지 위치에 외부 집중모멘트를 작용시키고자 한다면, 그 모멘트가 좌측 부재에 작용하는지 우측 부재에 작용하는지를 명확하게 지정해야 합니다. 어느 쪽에 작용하느냐에 따라 자유물체도가 달라지고, 평형방정식으로부터 산정되는 반력뿐만 아니라 전단력도와 휨모멘트도 역시 달라지게 됩니다.

2026년 군무원 7급 응용역학 20번 문항은 바로 이러한 구분이 명확하게 이루어지지 않았다는 점에서 문제가 있습니다. 문제에서 제시한 정답인 3번을 얻기 위해서는 8킬로뉴턴미터의 집중모멘트가 내부힌지 B점의 우측 부재에 작용하는 것으로 해석해야 합니다. 그러나 원래의 문제 그림만으로는 이를 명확하게 판단할 근거가 부족하며, 좌측 부재에 작용한다고 해석하더라도 그림 자체에 위배된다고 말하기 어렵습니다. 따라서 엄밀하게는 하나의 정답을 유일하게 결정하기 어려운 문항이라고 생각합니다.

시험에서는 제한된 시간 안에 출제자의 의도를 파악하여 정답을 선택하는 것도 중요합니다. 하지만 구조역학을 공부하는 입장에서는 제시된 정답에 계산을 맞추는 것보다 왜 그러한 해석이 가능한지, 다른 해석은 왜 다른 결과를 만드는지를 이해하는 것이 더욱 중요합니다. 특히 내부힌지에서 모멘트가 0이라는 사실을 단순히 암기하기보다는 그것이 내력의 전달조건인지, 외력의 작용조건인지 구분해서 이해할 필요가 있습니다.

이번 문제는 출제상의 모호함이 있는 문항이지만, 역으로 이를 통해 내부힌지, 회전자유도, 외부 집중모멘트 그리고 자유물체도의 관계를 함께 생각해 볼 수 있는 좋은 사례이기도 합니다. 구조역학에서는 작은 기호 하나와 하중의 작용 위치 하나가 구조계의 해석을 완전히 다르게 만들 수 있습니다. 이러한 차이를 스스로 자유물체도로 분리하여 확인하는 습관이 단순한 문제풀이를 넘어 구조물의 거동을 이해하는 데 도움이 될 것이라 생각합니다.
