토목구조기술사 140회 3-4 (손계산으로 풀어보기)

1.개요

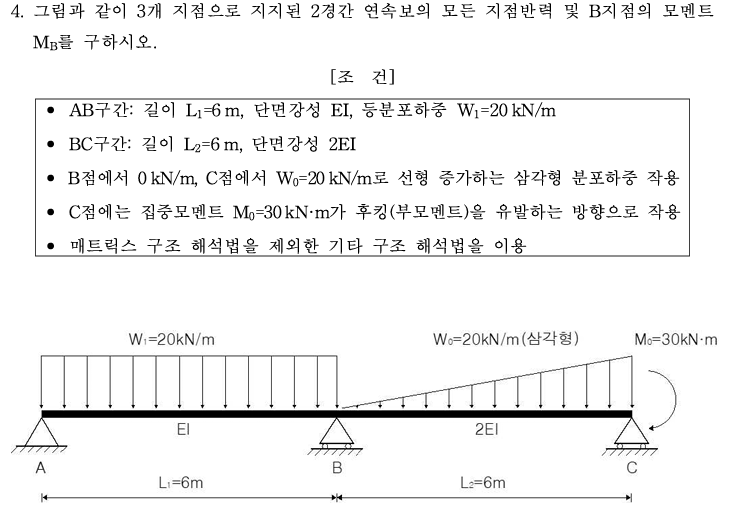

이번 포스팅에서는 토목구조기술사 140회 3교시 4번 문제를 모멘트 분배법을 이용하여 손계산으로 풀어보겠습니다. 문제에서는 매트릭스 구조해석법을 제외한 기타 구조해석법을 이용하도록 조건을 제시하고 있습니다. 연속보를 해석하는 방법에는 3연 모멘트 방정식, 처짐각법, 모멘트 분배법 등 여러 가지가 있지만, 이번 문제는 각 부재의 단부조건을 적절히 활용하면 모멘트 분배법으로 상당히 간결하게 해석할 수 있는 문제입니다.

특히 토목구조기술사 시험에서는 단순히 최종적인 수치만 산정하는 것보다 제한된 시간 안에 구조물의 특성을 파악하고, 적절한 해석법을 선택하여 손계산으로 논리적인 풀이 과정을 전개하는 것이 중요합니다. 이번 문제 역시 일반적인 모멘트 분배표를 여러 차례 반복해서 작성할 필요가 없습니다. A점과 C점의 회전 자유를 미리 고려하여 B점에서의 등가 고정단모멘트를 산정하고, 두 부재의 B점 강성비를 이용하면 한 번의 모멘트 분배만으로 B점 모멘트를 구할 수 있습니다. 이후에는 각 경간을 분리하여 평형방정식을 적용하면 모든 지점반력까지 쉽게 산정할 수 있습니다.

또한 C점에 집중모멘트가 직접 작용하고 있다는 점도 눈여겨볼 필요가 있습니다. 단순지지점 또는 힌지에서는 모멘트가 무조건 0이라고 생각하기 쉽지만, 회전 자유도가 존재한다는 것과 해당 절점에 외부모멘트를 가할 수 없다는 것은 같은 의미가 아닙니다. 이번 문제에서는 C점에 주어진 외부모멘트를 절점의 평형조건에 반영해야 하며, 그 영향이 Carry-over를 통해 B점의 등가 고정단모멘트에도 반영됩니다. 이번 풀이에서는 이러한 원리를 바탕으로 복잡한 행렬 계산 없이, 실제 기술사 시험장에서 적용할 수 있는 손계산 중심의 모멘트 분배법 풀이를 정리해 보겠습니다.

2.문제풀이

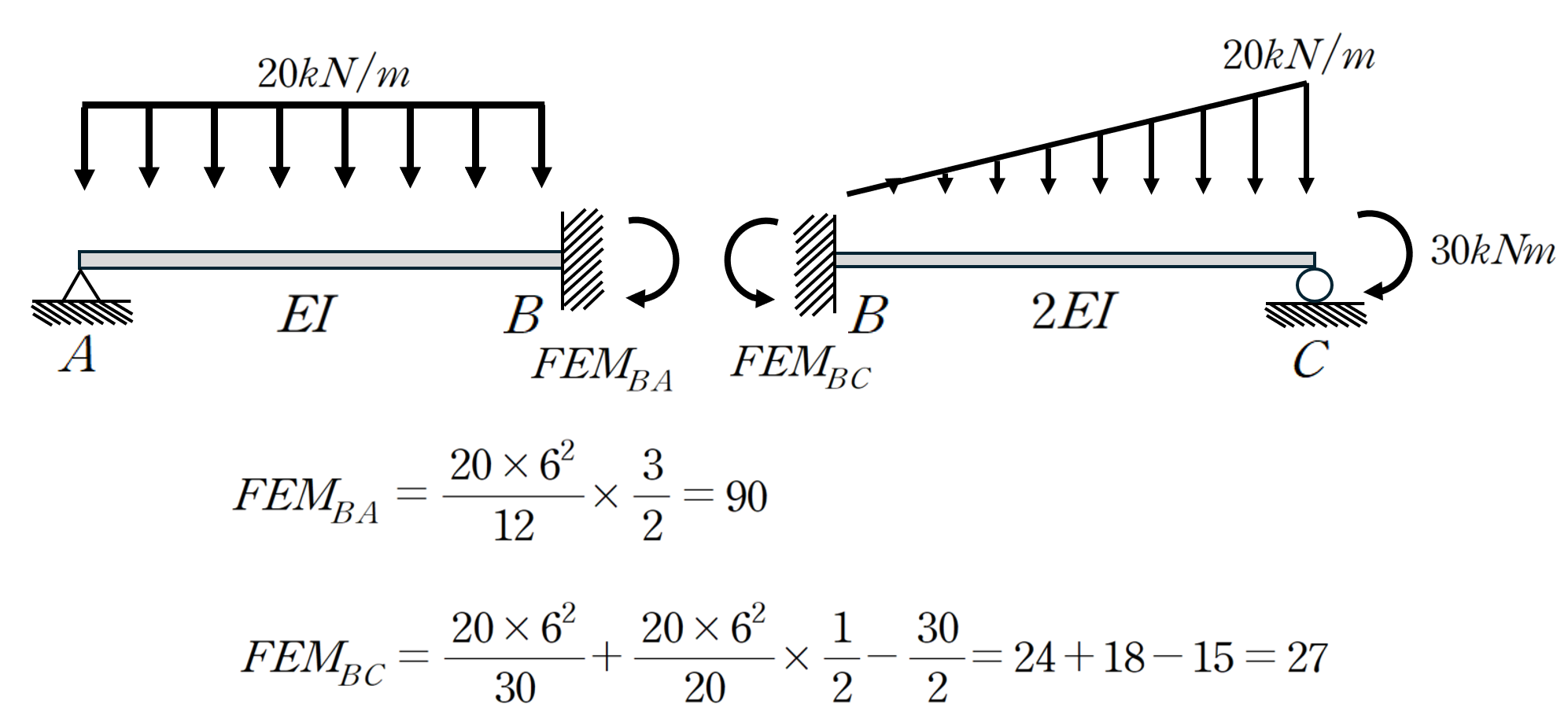

(1) B절점에서의 고정단 모멘트 산정

(2) 모멘트 분배법을 통한 MB 산정

① 불균일 모멘트

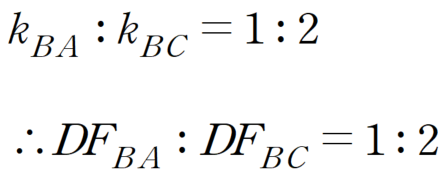

② 모멘트 분배 비율

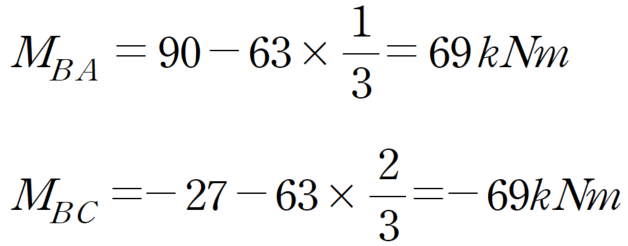

③ B절점 모멘트 산정

따라서 B지점 모멘트 MB는 다음과 같습니다.

(3) 모든 지점 반력 산정

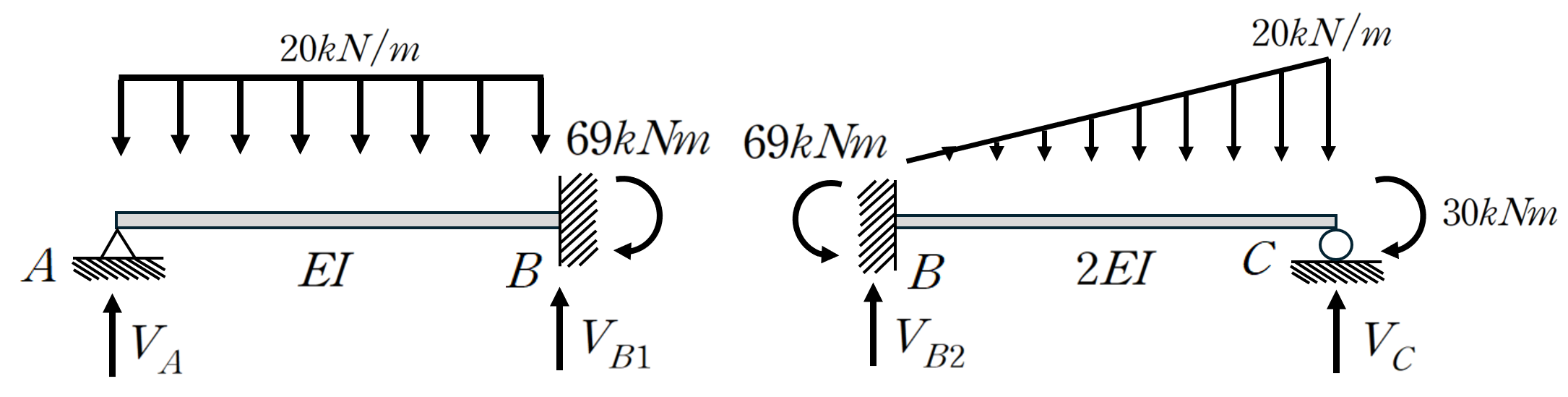

① 보 AB 해석

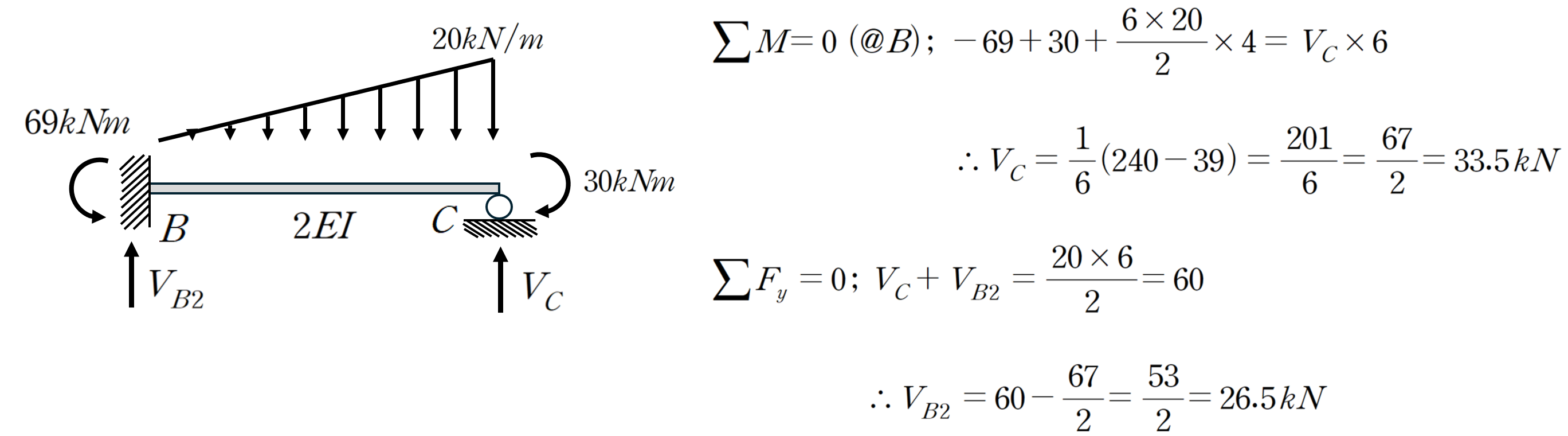

② 보 BC 해석

③ 반력 해석

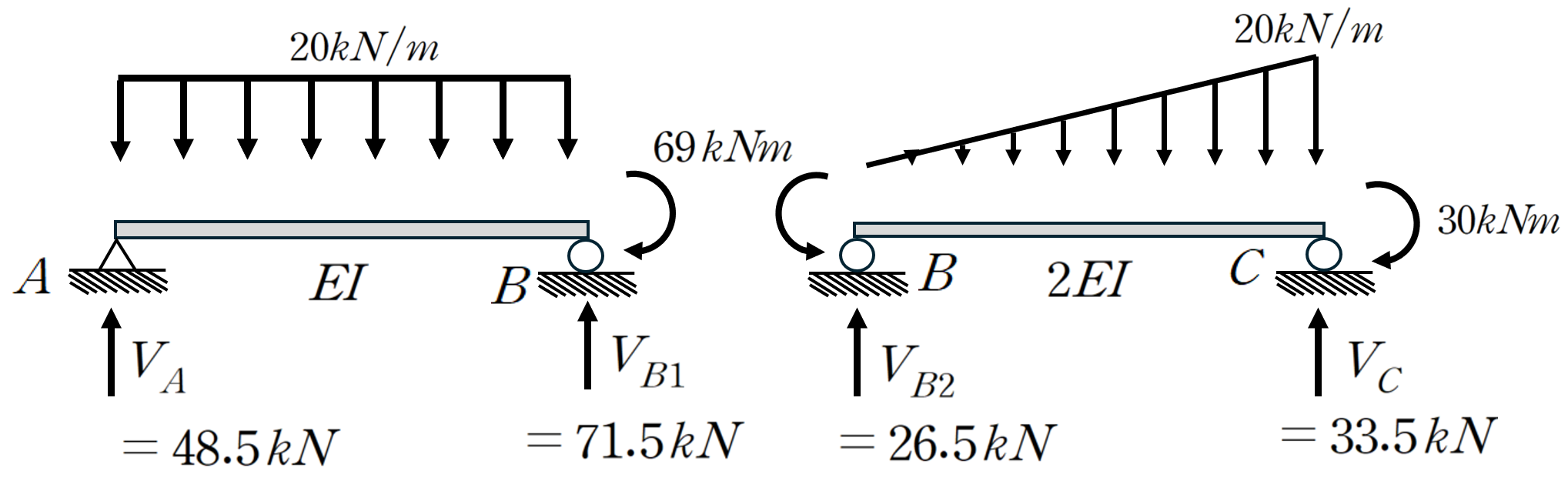

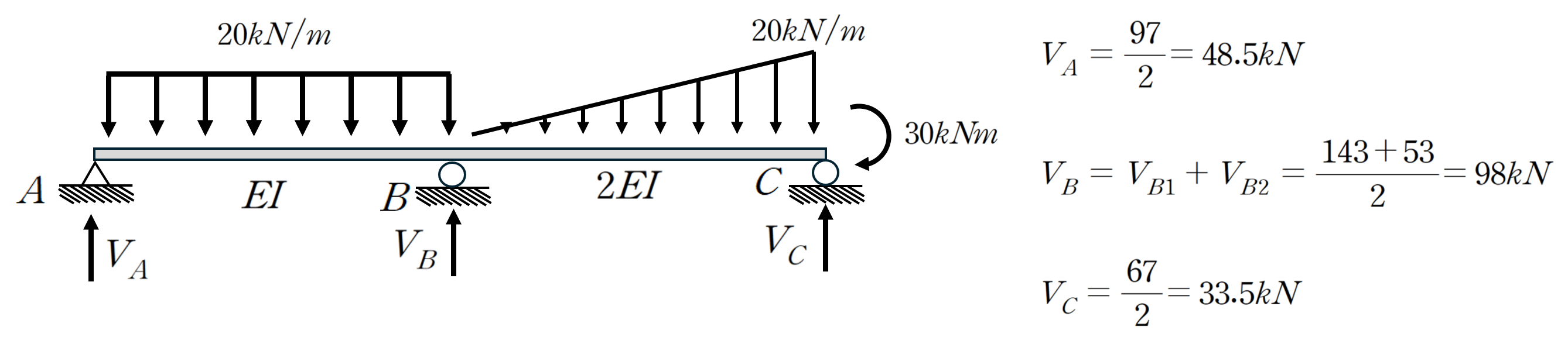

따라서 두 구조물을 결합하면

3. 마무리하며

이번 포스팅에서는 토목구조기술사 140회 3교시 4번 문제를 모멘트 분배법을 이용하여 손계산으로 풀어보았습니다. 연속보 문제는 3연 모멘트 방정식이나 처짐각법 등 여러 방법으로 해석할 수 있지만, 기술사 시험에서는 구조물의 단부조건과 강성관계를 빠르게 파악하여 가장 효율적인 방법을 선택하는 것이 중요합니다. 이번 문제에서는 A점과 C점의 회전 자유를 미리 반영하여 B점의 등가 고정단모멘트를 산정하면 복잡한 반복 계산 없이 한 번의 모멘트 분배만으로 B점 모멘트를 결정할 수 있었습니다. 이후 지점반력은 각 경간을 분리하여 단순한 평형방정식으로 구할 수 있으므로 전체 계산량도 크지 않습니다.

특히 이번 문제에서 기억해 둘 부분은 힌지 또는 단순지지점의 회전 자유도와 외부모멘트의 작용을 구분하는 것입니다. 힌지가 모멘트를 구속하지 않는다는 사실을 곧바로 해당 절점에는 어떠한 모멘트도 작용할 수 없다는 의미로 받아들여서는 안 됩니다. C점처럼 외부 집중모멘트가 주어진 경우에는 이를 절점의 평형조건에 명확히 반영해야 하며, 모멘트 분배법에서는 그 영향이 인접 단부로 전달되는 과정까지 고려해야 합니다. 결국 모멘트 분배법 역시 단순히 분배계수와 Carry-over factor를 암기하여 사용하는 계산법이라기보다, 부재의 강성, 회전 자유도, 절점 평형의 관계를 손계산으로 구현하는 구조해석법이라는 관점에서 이해하는 것이 중요합니다. 기술사 시험을 준비하시는 분들도 공식을 적용하는 것에 그치지 않고, 왜 이러한 모멘트가 발생하고 어떻게 전달되는지를 함께 이해해 두시면 다른 형태의 연속보나 라멘 문제에도 훨씬 유연하게 적용할 수 있을 것입니다.
