토목구조기술사 140회 4-6 (비선형 응력-변형률에 대한 보의 해석)

1.개요

이번 포스팅에서는 토목구조기술사 140회 4교시 6번 문제를 풀어보겠습니다. 일반적인 선형 탄성보에서는 응력과 변형률이 비례한다는 가정 아래 일정한 휨강성 EI를 사용하지만, 실제 구조재료의 거동은 반드시 선형적이지 않습니다. 대표적으로 콘크리트는 균열과 비선형 압축거동을 나타내며, 철근과 강재 역시 항복 이후에는 선형관계가 성립하지 않습니다. 철근콘크리트 휨설계에서 사용하는 Whitney의 등가 직사각형 응력블록도 실제 콘크리트의 곡선형 응력분포를 그대로 나타낸 엄밀해라기보다는, 압축합력의 크기와 작용위치를 간편하게 평가하기 위한 설계용 근사모델입니다.

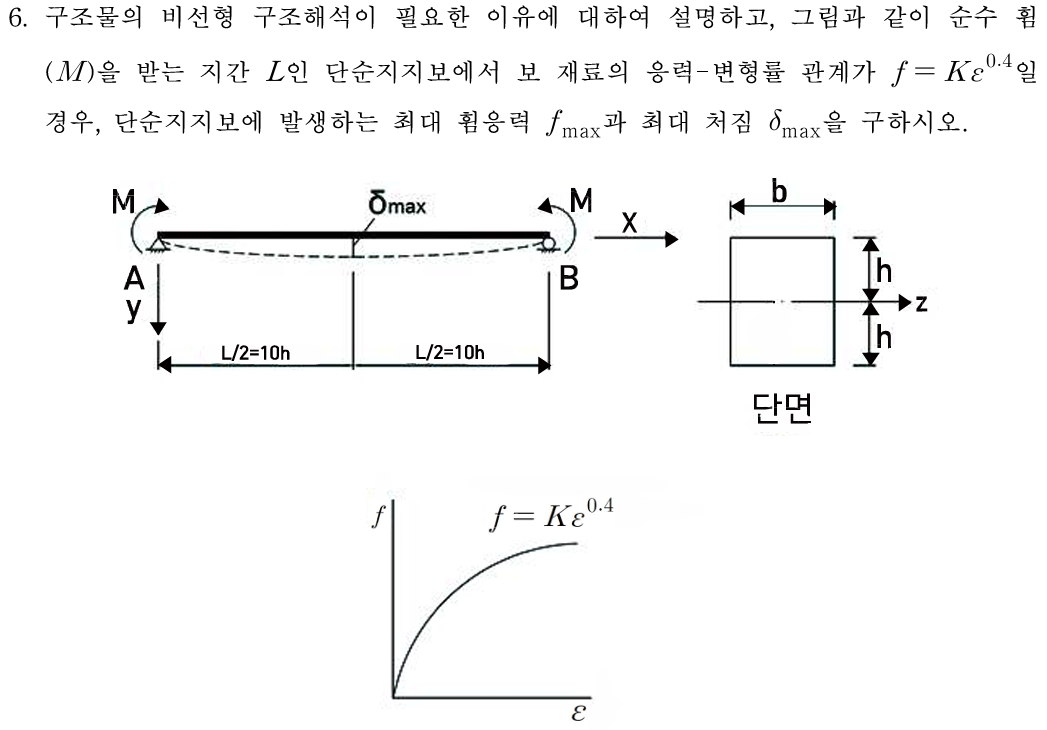

본 문제에서는 재료의 응력–변형률 관계가 f=Kε^0.4로 명확하게 주어져 있으므로, 선형 탄성보의 공식이나 일정한 EI를 그대로 적용할 수 없습니다. 따라서 평면유지 가정으로 단면의 변형률분포를 설정하고, 주어진 구성관계로부터 비선형 응력분포를 구한 뒤 이를 직접 적분하여 최대 휨응력을 산정해야 합니다. 또한 이렇게 얻은 곡률과 가상하중의 법칙을 결합하면 복잡한 비선형 미분방정식을 별도로 풀지 않고도 보 중앙부의 최대 처짐을 비교적 간결하게 구할 수 있습니다. 이번 풀이는 비선형 재료에서도 평형조건, 적합조건 및 가상일의 원리가 어떻게 하나의 논리적인 흐름으로 연결되는지를 살펴보는 데 의미가 있습니다.

2.문제풀이

(1) 비선형 구조해석이 필요한 이유

선형 구조해석은 하중과 변위가 비례하고, 하중이 제거되면 구조물이 원상태로 복귀하며, 변형 전후의 구조형상과 경계조건이 거의 변하지 않는다는 가정에 기초합니다. 그러나 실제 구조물은 재료의 비선형성, 큰 변형에 따른 기하학적 변화, 접촉이나 지점조건의 변화 등으로 이러한 선형 가정을 만족하지 않을 수 있습니다. 이 경우 구조물의 실제 강성, 응력 재분배, 극한내력 및 파괴거동을 평가하기 위해 비선형 구조해석이 필요합니다..

재료의 응력과 변형률이 비례하지 않거나, 하중 수준에 따라 재료의 강성이 변하는 경우 대표적인 사례는 다음과 같다.

• 콘크리트의 균열, 비선형 압축거동 및 압축파괴
• 철근과 강재의 항복 및 소성거동
• 크리프, 수축 및 점탄성 거동
• 재료의 손상과 강성 저하

특히 콘크리트는 압축응력–변형률 관계가 곡선으로 나타나며, 인장영역에서는 균열 발생 후 강성이 급격히 감소하는 대표적인 비선형 재료입니다. 철근콘크리트 휨설계에 사용되는 Whitney의 등가 직사각형 응력블록은 실제 콘크리트의 곡선형 압축응력분포를 그대로 나타낸 것이 아닙니다. 실제 응력분포와 유사한 압축합력의 크기와 작용위치를 얻도록 단순화한 설계용 근사모델입니다. 따라서 계산은 간편하지만, 콘크리트의 실제 비선형 거동을 엄밀하게 해석한 것은 아니다.

(2) 최대 휨응력 산정

① 평면 변형 유지 가정

평면 변형의 원리를 통해 모멘트 평형방정식을 산정하면

주어진 응력 변형률 관계식을 활용하여 최대 응력을 산정하게 되면

(3) 최대 처짐 산정

최대 처짐은 보구조물의 정 가운데에서 발생하며 이는 가상하중의 법칙을 통해 산정 가능합니다.

3.마무리하며

이번 문제의 핵심은 비선형 재료라고 해서 완전히 새로운 해석체계가 필요한 것이 아니라, 평면유지 가정과 단면의 모멘트 평형이라는 기본 원리를 주어진 응력–변형률 관계에 맞게 적용하는 데 있습니다. 선형 탄성보에서 익숙하게 사용하는 M=EIκ를 그대로 대입하는 대신, 변형률분포로부터 비선형 응력분포를 구성하고 이를 직접 적분하면 최대 휨응력과 모멘트–곡률 관계를 체계적으로 유도할 수 있습니다. 이후에는 실제 곡률과 가상하중에 의한 모멘트분포를 결합하여 최대 처짐까지 간결하게 산정할 수 있습니다.

특히 Whitney의 등가 직사각형 응력블록과 같이 실제 비선형 응력분포를 설계 목적에 맞게 단순화하는 방법도 유용하지만, 이는 어디까지나 합력의 크기와 작용위치를 등가화한 근사모델입니다. 반면 이번 문제는 주어진 재료의 구성관계를 단면에 직접 적용한다는 점에서 비선형 휨거동의 본질을 보다 명확하게 보여줍니다. 결국 중요한 것은 공식을 외우는 것이 아니라, 재료의 구성관계와 단면의 변형률분포, 응력평형 및 곡률이 어떤 순서로 연결되는지를 이해하는 것입니다.
