2009년 지방직 7급 응용역학 풀이 (빠르고 간결한 풀이)

2020년 이전 7급 9급 시험 자료

2009년 지방직 7급 응용역학 풀이 (빠르고 간결한 풀이)

Oreo Structure 2025. 12. 18. 07:44

2009년_지방직_7급_응용역학.pdf

0.30MB

2009_응용역학_지방직_7급_풀이.pdf

4.04MB

“바로 풀린다” 리스트 (문제당 30초 내외)

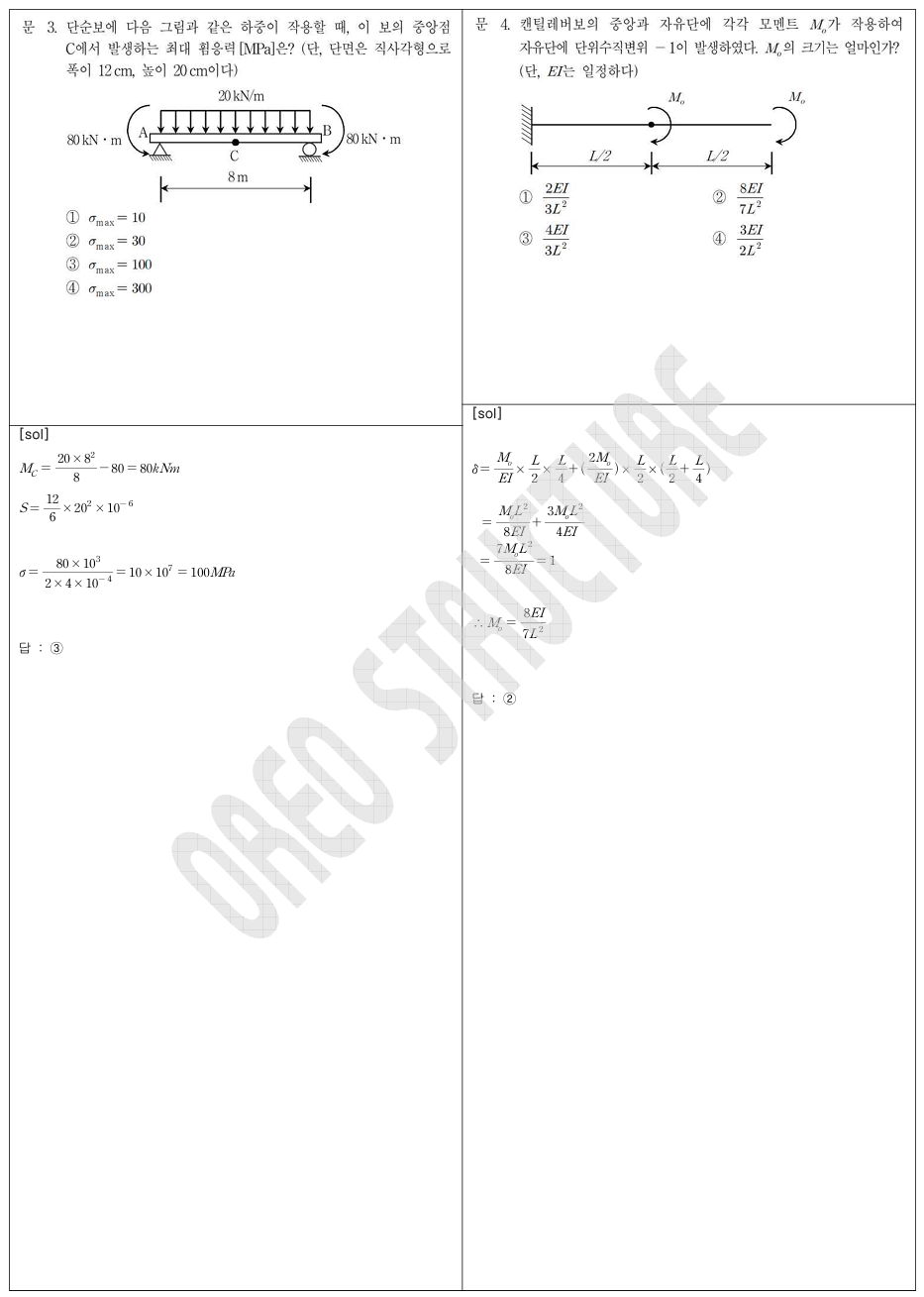

3 (휨응력 기본문제), 4 (BMD 통한 공액보법 접근), 6 (등가절점하중 + 병렬연결),

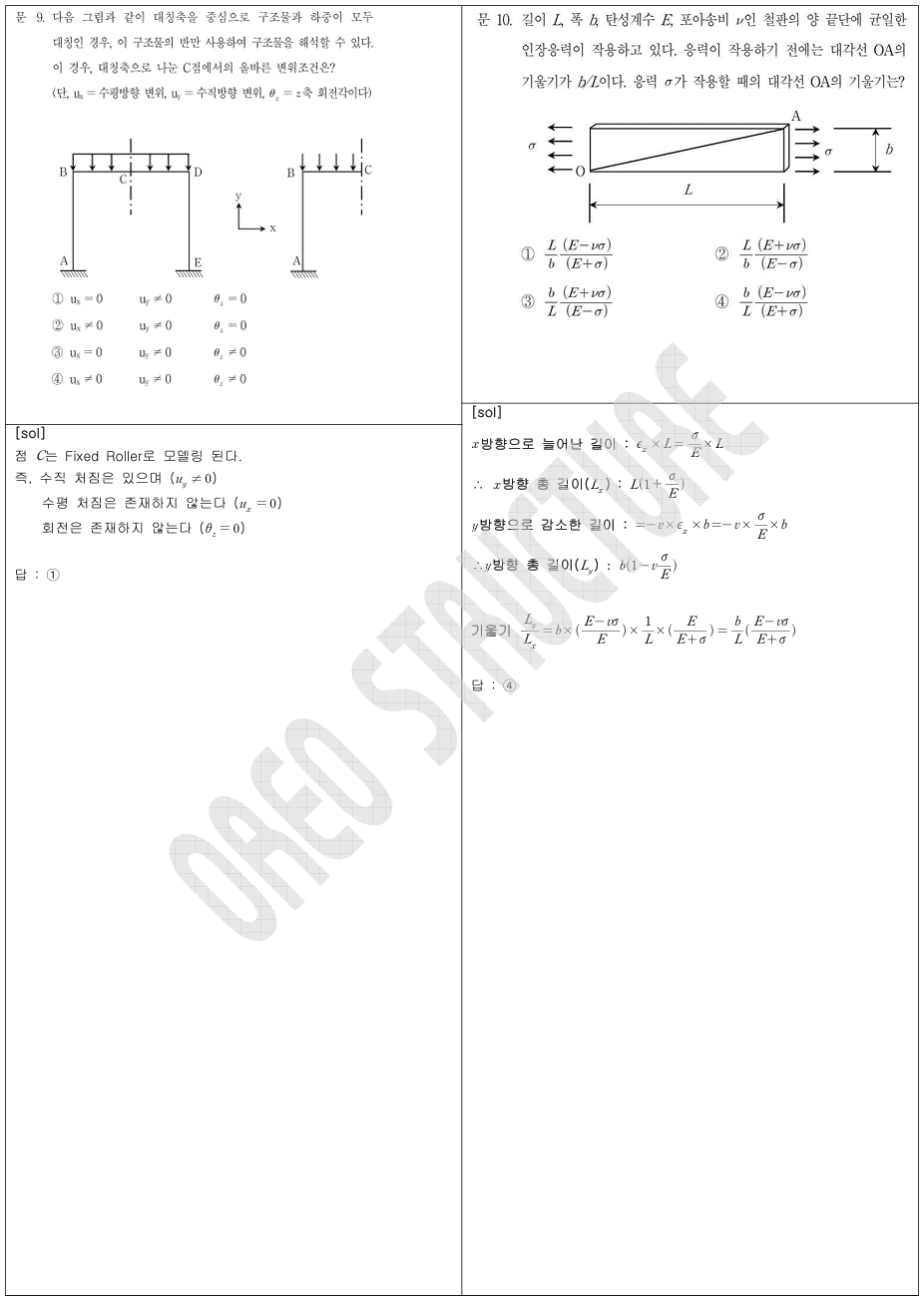

7 (영향선, 뮐러 브레스라우), 8 (등가절점하중, 가상 변위의 법칙), 9 (대칭 모델링 ; Fixed Roller),

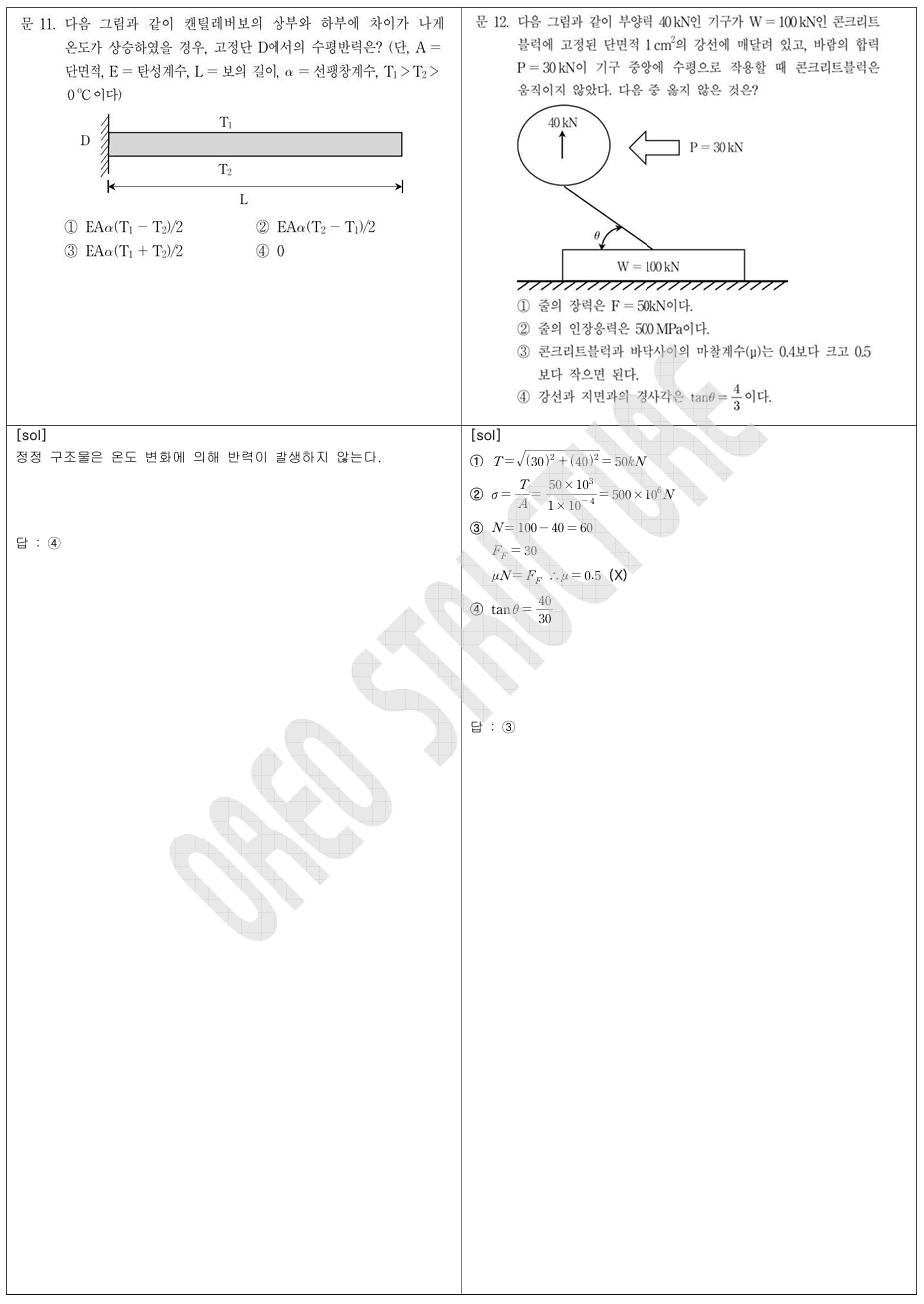

10 (포아송의 비율 활용한 변형률 기본), 11 (정정 구조물의 기본),12 (정역학; 힘의 평형),

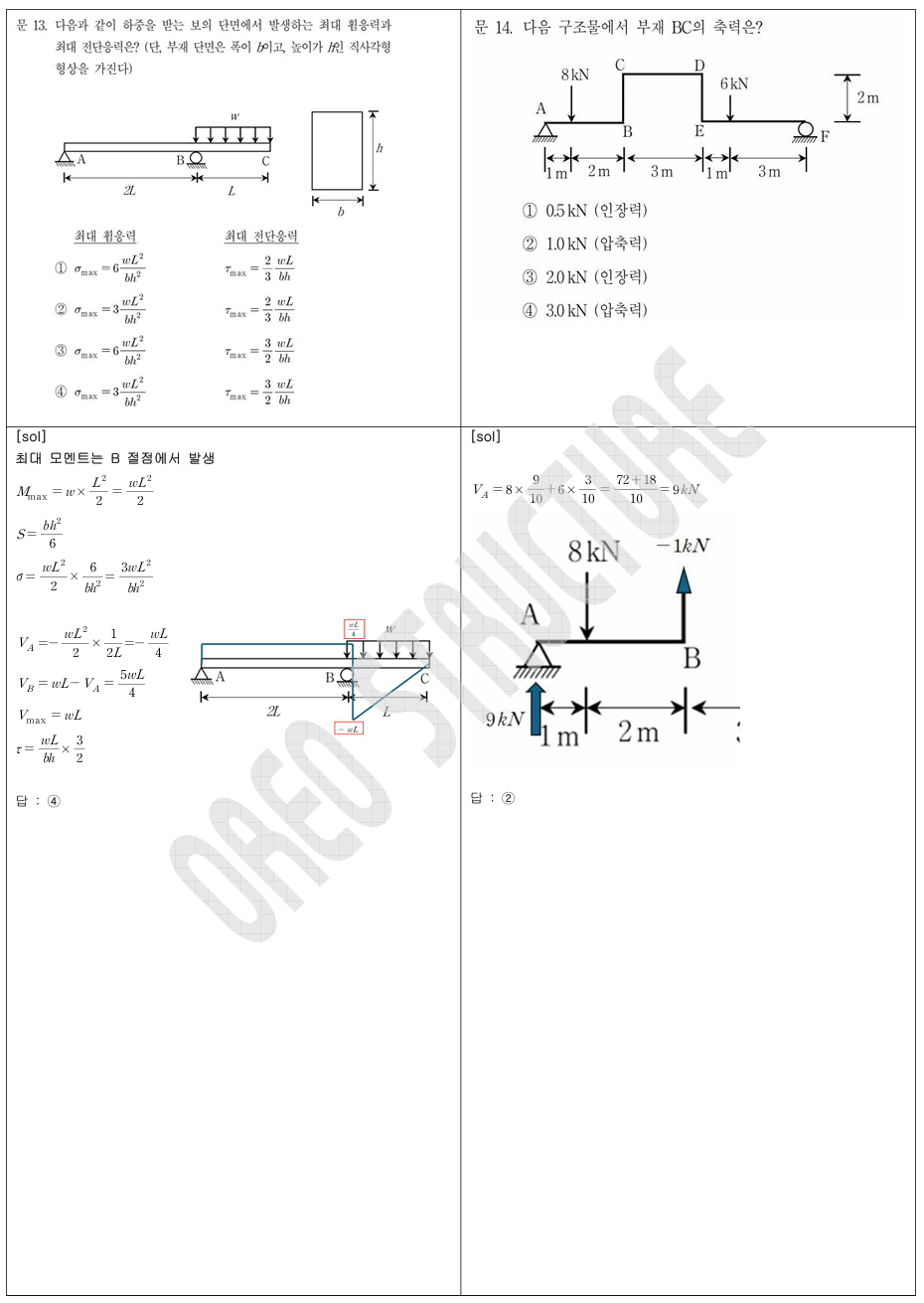

13 (보의 SFD, BMD 해석), 14 (자유물체도; 힘의 평형), 16 (정정 아치의 해석),

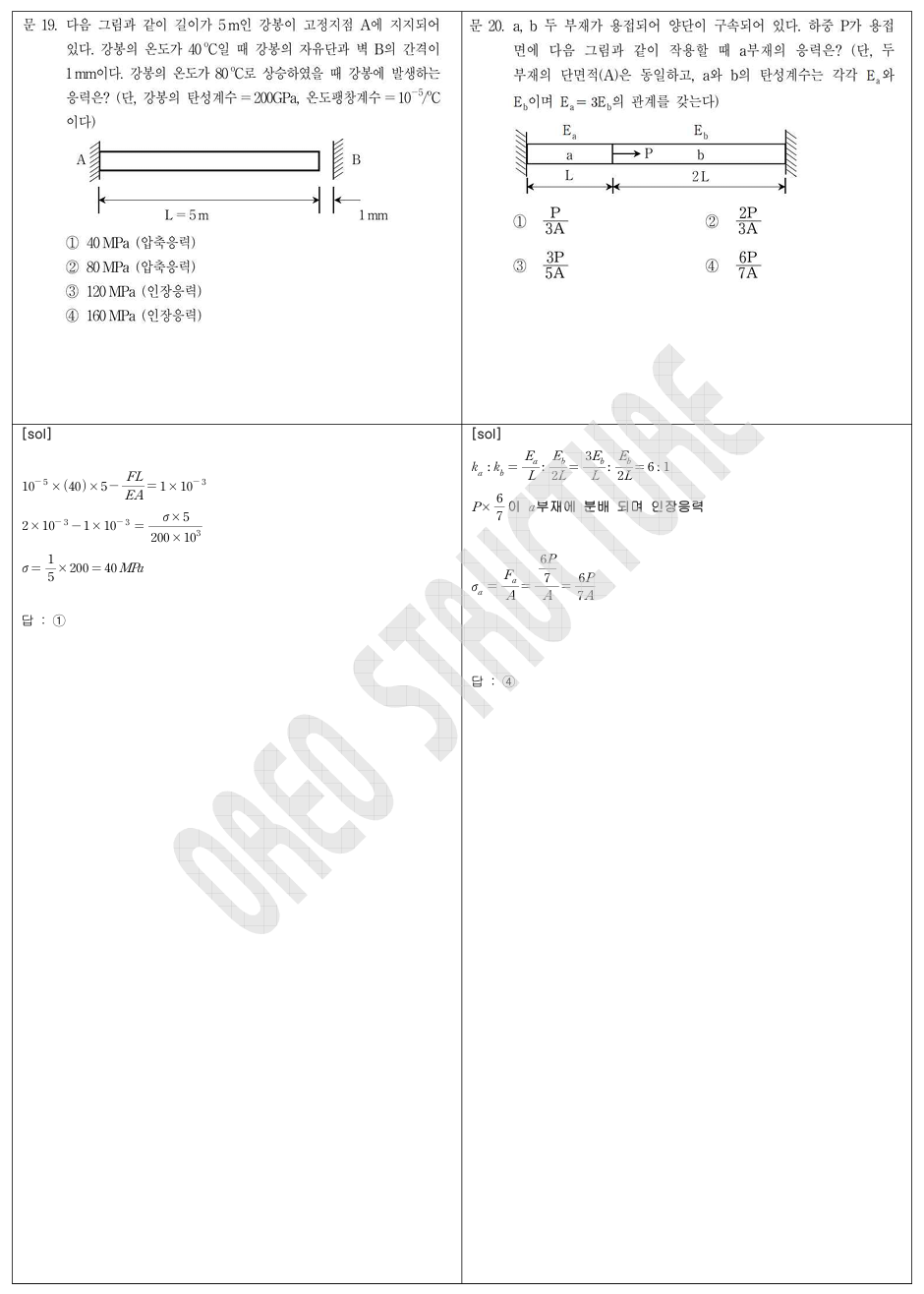

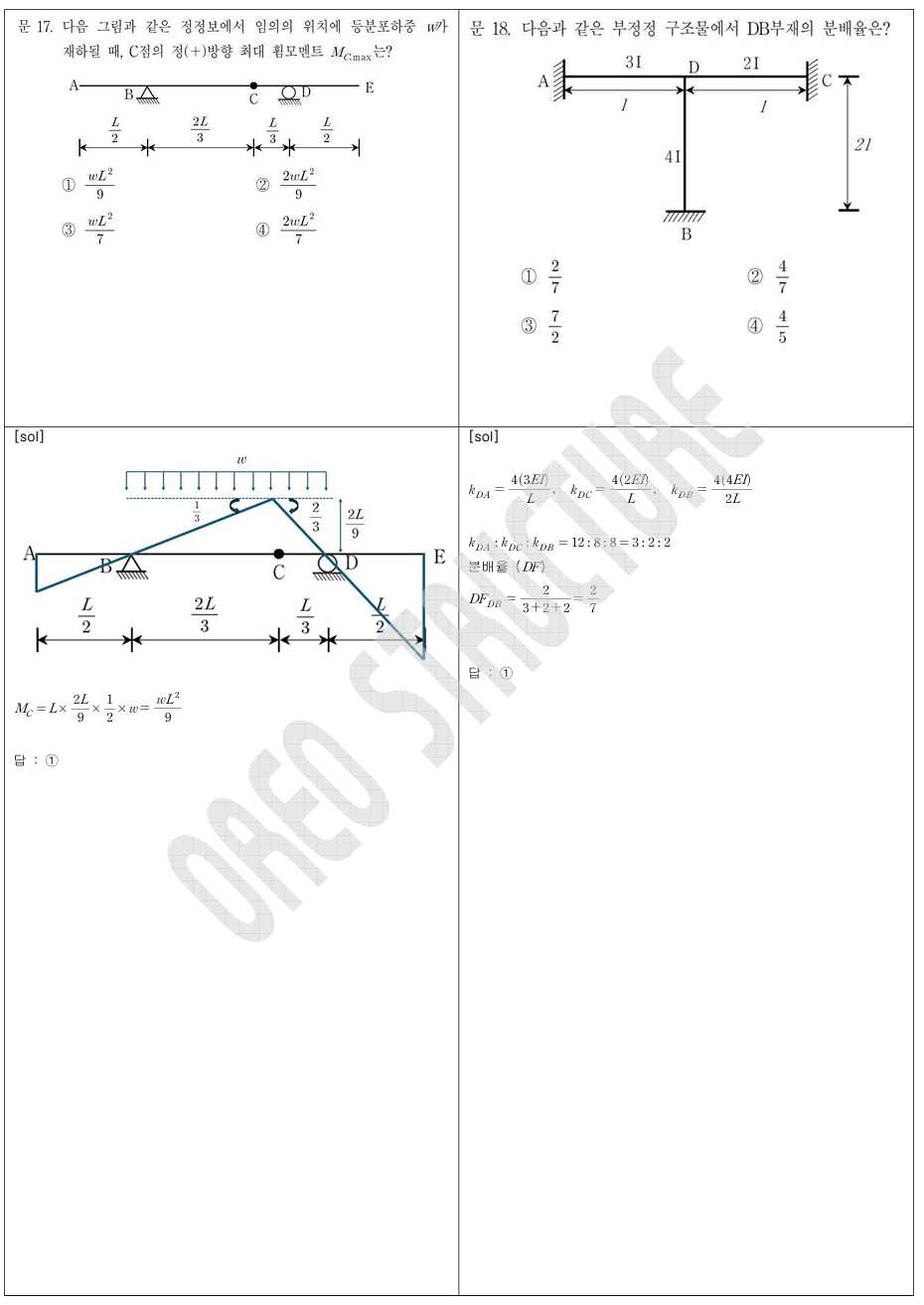

17 (영향선으로 풀이), 18 (모멘트 분배법의 기본), 19 (변위일치 기본), 20 (병렬연결의 기본)

“시간이 걸리지만 풀만하다” 리스트

1 (부정정 보의 해석 - 모멘트 분배법 개념 활용시 쉬움)
2 (적분 손계산이 조금 시간 걸릴 수도 - 어려운것은 없다.)

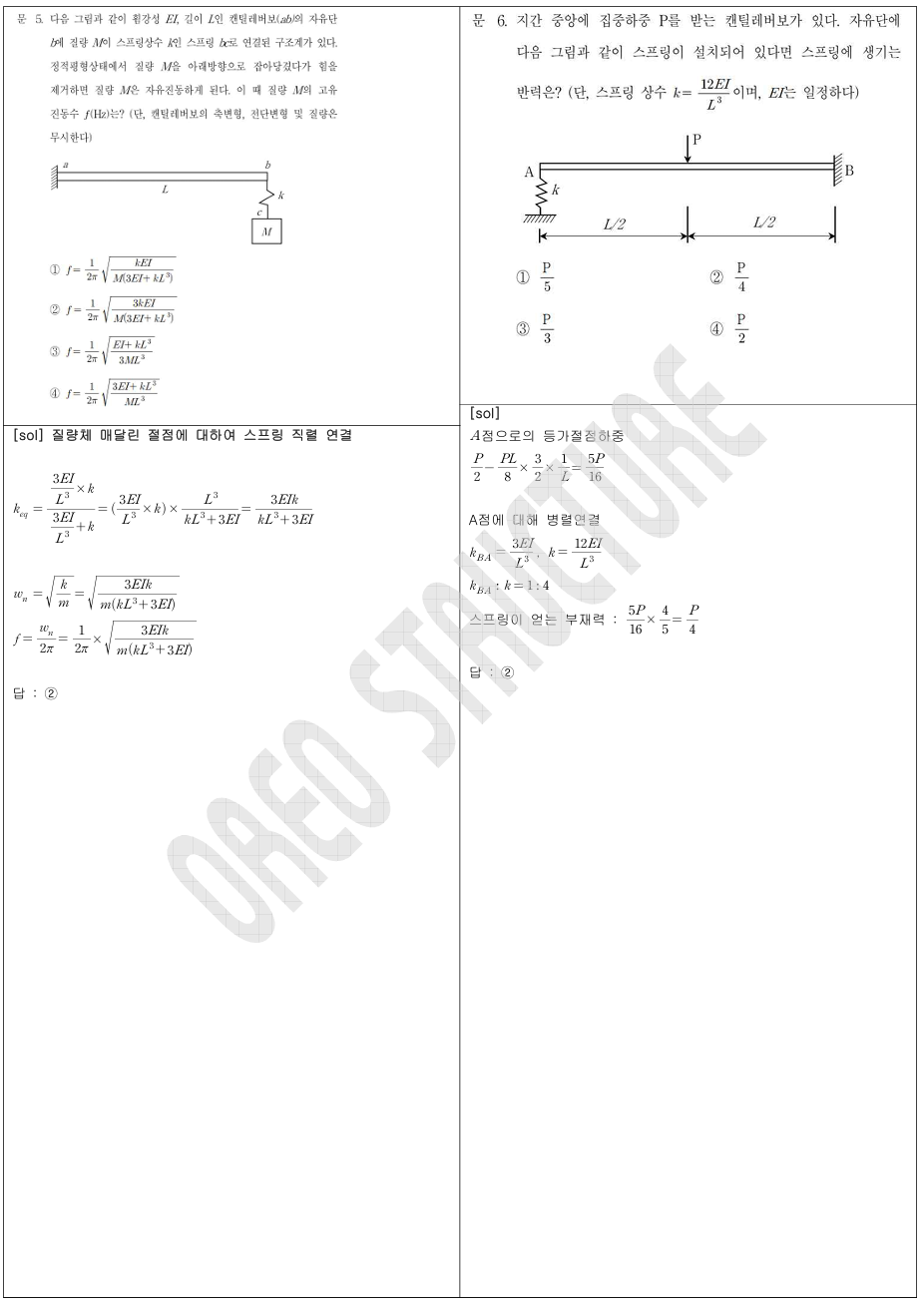

5 (구조동역학 - 가끔 나오는 유형으로 당황할 수 있으나 실상은 강성도 구하는 것이 문제풀이의 핵심)
15 (볼트 체결에 따른 인장응력, 지압응력, 전단력 - 낮선 유형일 수도 있다)

“나머지 풀고 되돌아 오자” 리스트

없음

1. 총평

전반적인 난이도는 중–하(中–下) 정도로 판단됩니다.
개념을 단단하게 갖고 가는 사람과 그렇지 않은 사람과 느낌상 차이는 있을 것 같습니다.
하지만 유사한 유형을 통해 개념을 충분히 학습하고 기출을 반복해서 회독하셨다면,
최소 16개에서 18문항 이상은 무난하게 맞출 수 있었을 것이라 생각합니다.
특히 2009년도 시험은

영향선의 개념을 활용해 구하고자 하는 부재력을 빠르게 산정할 수 있는지,
그렇지 못해 매번 자유물체도를 그리며 연산 위주의 풀이를 하게 되는지,
그리고 구조물에 숨어 있는 직렬·병렬 연결의 장치를 얼마나 빨리 캐치하느냐에 따라

문제 풀이 시간과 정답률이 크게 갈릴 수 있는 시험이었다고 볼 수 있습니다.
또한 문제 5번과 같은 구조 동역학 유형은 출제 빈도가 높지는 않지만 간헐적으로 등장합니다.
이러한 문제를 아예 버리기보다는, 강성도만 정확히 산정할 수 있다면 7급·9급 수준에서는 충분히 대응 가능하다고 생각합니다.
따라서 기본 개념 위주로 정리해 두신다면, 실전에서도 부담 없이 접근하실 수 있을 것입니다.
https://oreostructure.tistory.com/53

자유진동 Free Vibration 과 고유진동수

자유진동 Free Vibration과 고유진동수 Natural Frequency구조물이나 물체가 외력 없이 스스로 진동하는 현상을 자유진동 , Free Vibration 이라고 합니다.즉, 한 번 변형시킨 뒤 손을 떼었을 때, 구조물이 자

oreostructure.com

등가절점하중에 대한 개념을 활용하면 쉽게 푸는 유형들이 과거에도 다수 등장합니다.
이에 대한 개념을 단단히 가져가는 것이 앞으로의 시험을 대비하는 데에 있어 매우 중요할 것입니다.
