2024년 군무원 응용역학 7급 문제 풀이

2024_응용역학_7급 _군무원_문제풀이.pdf

2.98MB

2024_군무원_응용역학_7급.pdf

1.53MB

2024년 7급 군무원 응용역학 기출 총평

2024년 군무원 7급 응용역학 시험은 기본 개념을 묻는 문제와 계산량이 많은 문제의 구분이 명확했다.
시간 안배와 선택적 접근이 중요했으며, 어려운 문제를 붙잡기보다는 반드시 맞춰야 하는 문제에서 점수를 확보하는 것이 핵심이었다.
난이도는 어려운 편이다.

---

반드시 맞춰야 하는 문제

2, 3, 4, 7, 12, 13, 14, 15, 18, 21, 22, 24, 25
이 구간의 문제들은 난이도가 낮고 기출 유형과 유사했다.
기본 공식 암기와 계산 숙련도가 있으면 빠르게 정답을 찾을 수 있었다.

---

시간은 조금 걸리지만 풀만한 문제

16, 19 ,20
어색한 유형이지만 효율적 접근법통해 풀만했다.
19번의 경우 K트러스 단면법을 학습하였다면 매우 쉬운 유형으로 분류된다.
시간이 막대하게 걸리는 것은 아니다.

---

피하는 것이 좋은 문제

8, 23
복잡한 영향선 계산이나 연립식 풀이가 필요한 유형이다.
시간이 충분할 때만 접근하는 것이 좋다.

---

출제 오류

24번 – 단위 표기 오류로 인해 전체 정답 처리된 문제였다.
문제 자체는 단면계수 산정의 기본 개념을 묻는 형태였다.

---

문항별 간단 코멘트

1번

삼각형 분포하중과 부재 내 모멘트 발생 시
FEM(Fixed End Moment) 기본공식을 암기하고 있어야 한다.
시중 구조역학 책의 뒷편 appendix나 table로 언급되는 공식이지만 자주쓰이진 않아 어려울 수 있다.

---

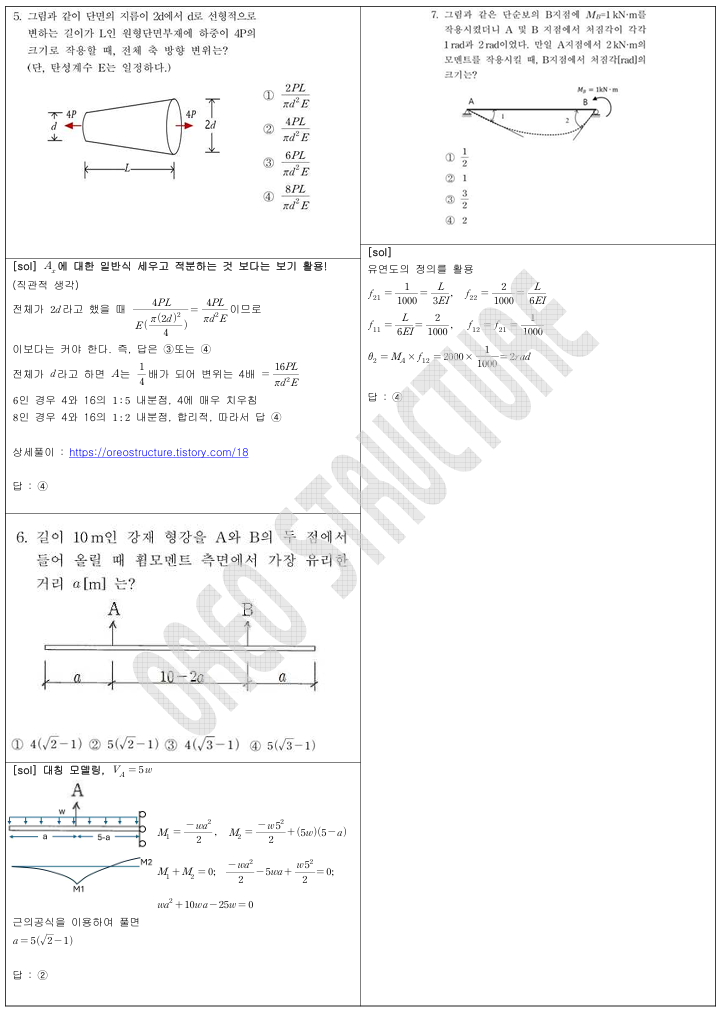

5번

등가단면(Equivalent Section)의 개념이 핵심이다.
이를 모르면 보기의 수치를 통해 유추하는 접근이 필요하다.

---

6번

기계적으로 미분을 통해 최소값을 찾는 방식으로 다가갔으면 문제가 안풀렸을 것이다.
절대값이 최소가 되려면 음의 값과 양의 값의 합이 0이 되는 조건을 이용해야 한다.
티모센코의 재료역학 교재에도 수록된 내용으로, 공시생에게는 다소 생소한 유형이다.

---

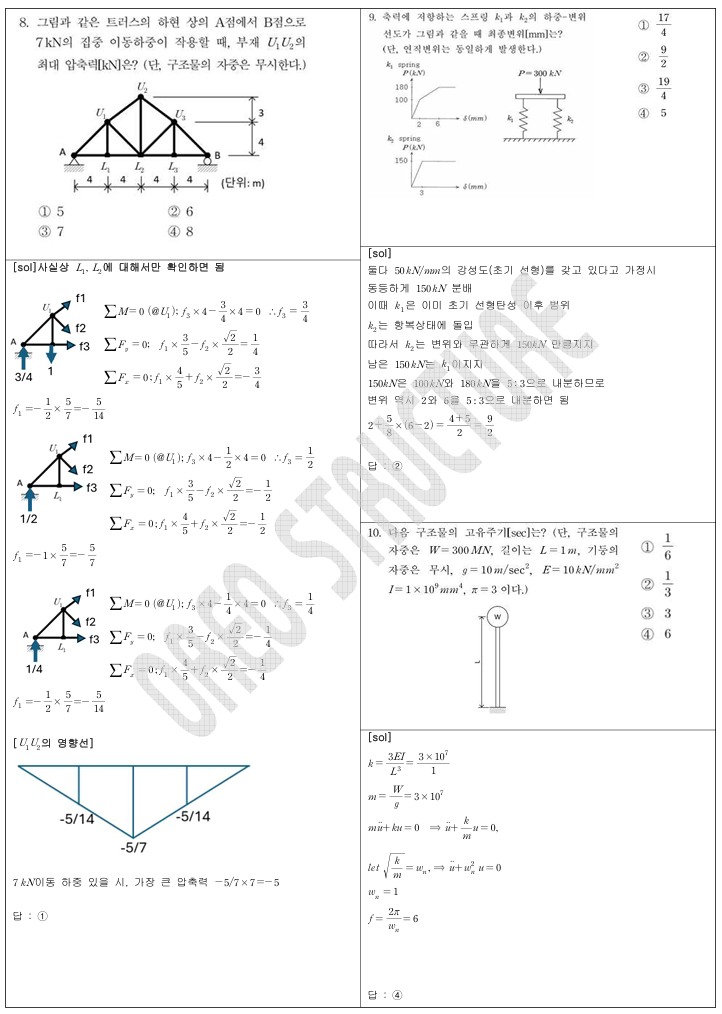

8번

정정 트러스의 영향선 계산 문제다.
계산량이 많아 시간 관리가 중요한 문항이었다.

---

9번

문제가 복잡해 보이지만, 우측 스프링이 항복하면서 구조가 단순화된다.
조건 변화의 관점을 이해하면 쉽게 접근할 수 있다.

---

10번

구조동역학 관련 문제로,
공부하지 않았다면 과감히 넘어가야 한다.

---

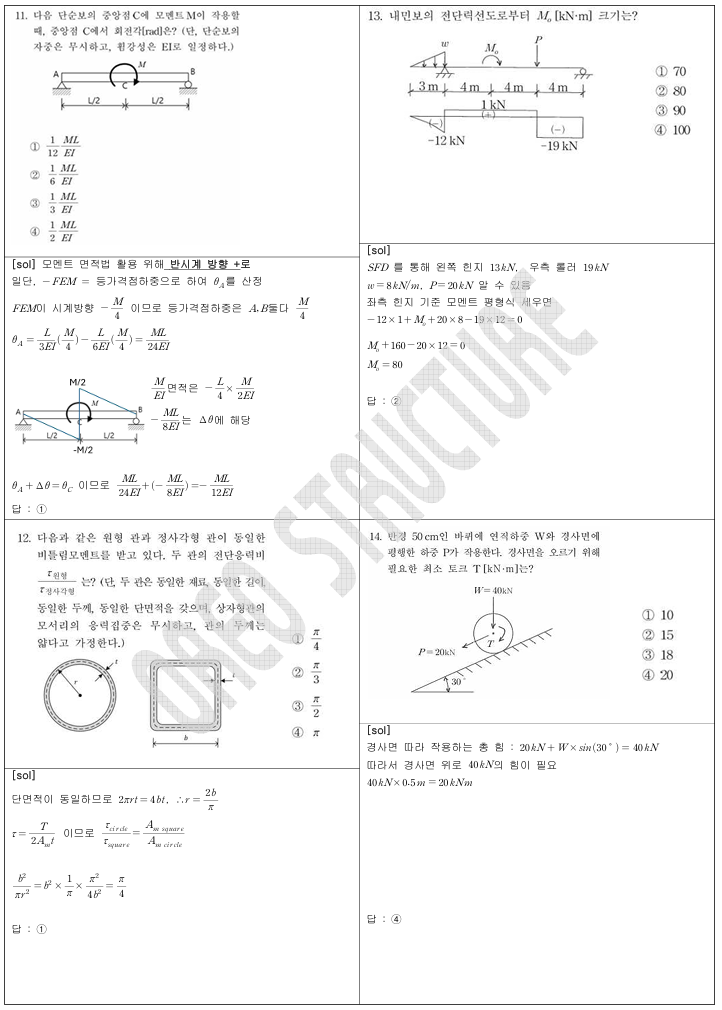

11번

등가격점하중의 개념을 알고 있다면
모멘트 면적법(Moment Area Method)을 이용해 쉽게 풀 수 있다.

---

12번

같은 년도 (2024년) 서울시 7급에서도 동일한 유형이 출제되었다.

---

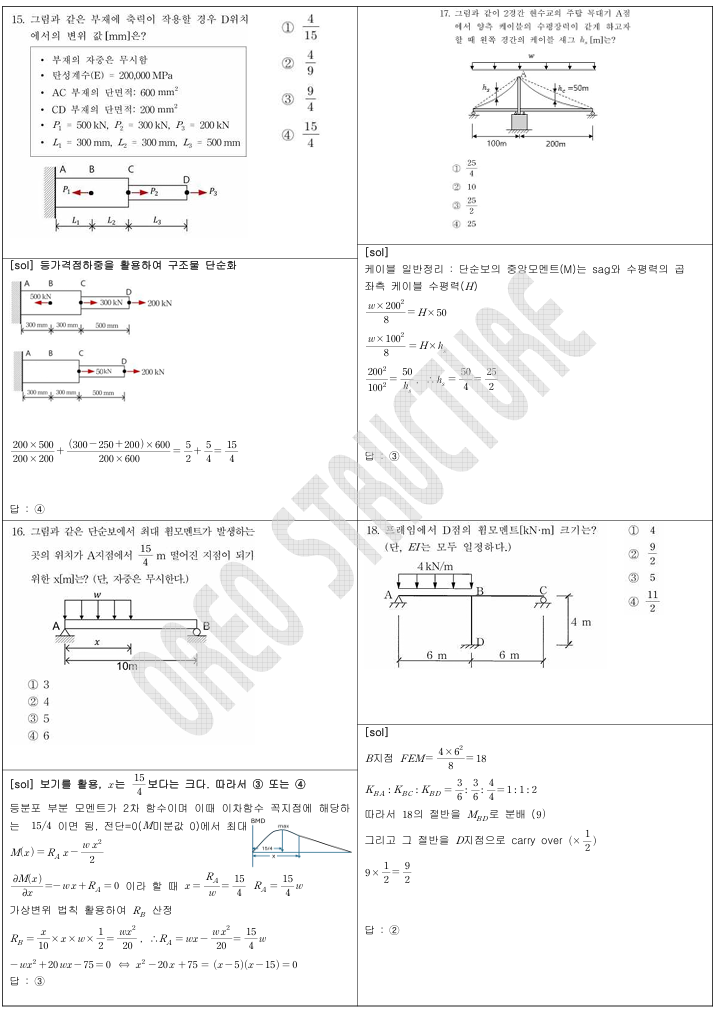

17번

케이블 문제로, 케이블의 일반정리(sag-수평력 관계)를 알고 있어야 한다.

---

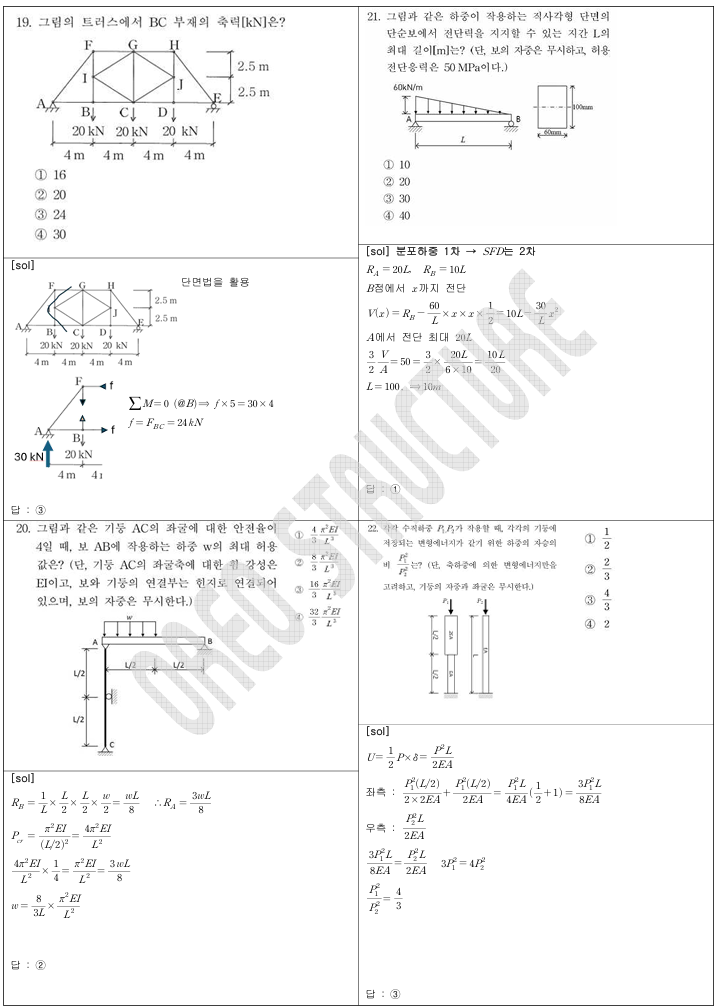

19번

K-트러스 구조 해석 문제다.
단면법(Section Method)을 이용해야 하며,
양창현 구조역학 교재에 유사 문제가 수록되어 있다.

---

종합 정리

• 기본 공식 암기형과 빠른 계산형 문제에서 점수를 확보해야 한다.
• FEM을 암기하고 이를 통해 등가격점하중을 이해하고 절점의 처짐을 구하는 연습을 해보자
• 계산이 많거나 생소한 주제의 문제는 과감히 패스하는 전략이 필요하다.
• 전체적으로는 난이도는 어려웠고 시간관리도 필요하다.

---
