Insight 구조&응용역학

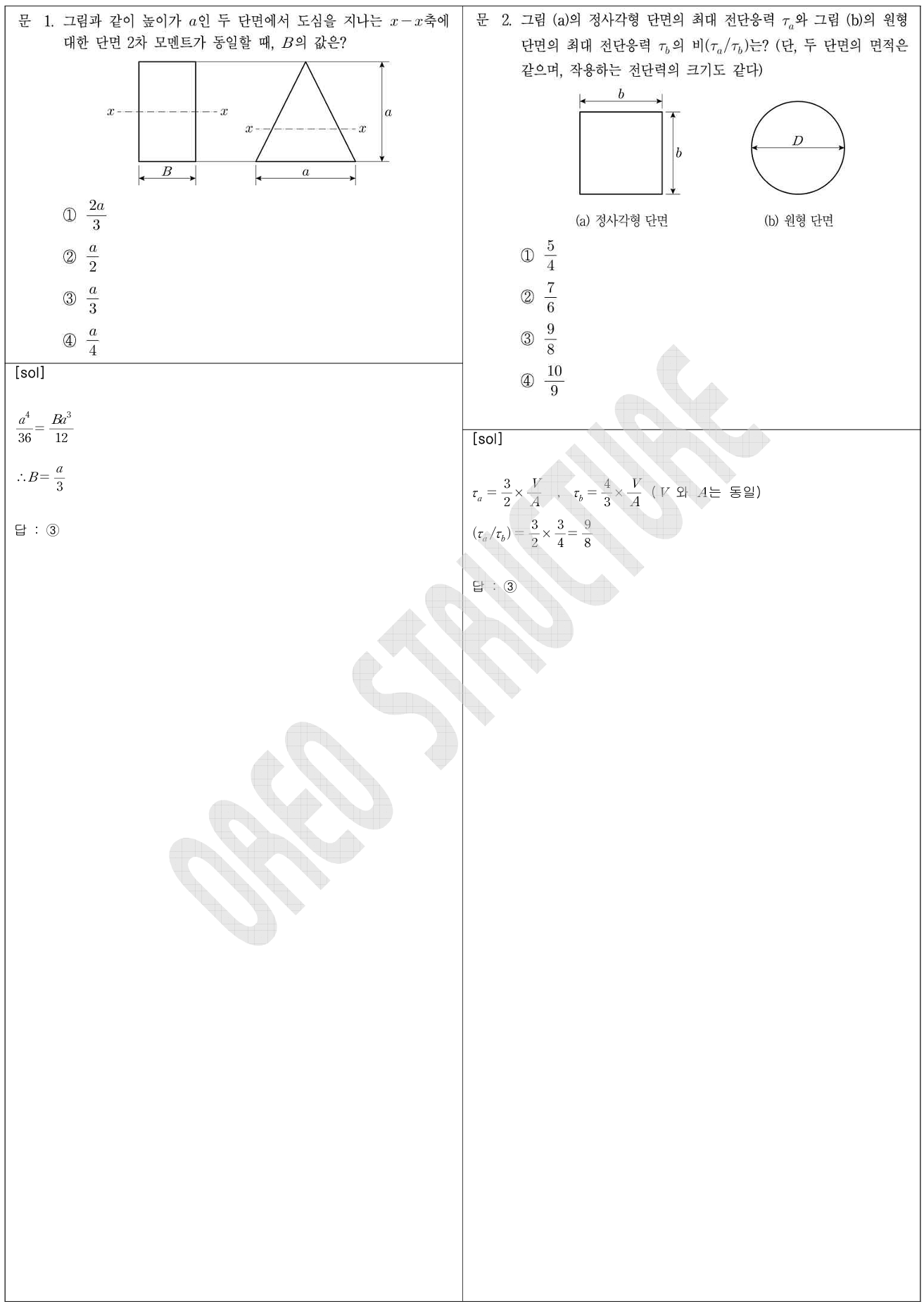

바로 풀린다” 리스트 (문제당 30초 내외)1 (단면2차 모멘트), 2 (단면의 전단응력), 3 (마찰력 기본), 4 (좌굴 기둥 유효길이)5 (모멘트 분배법), 6 (변형에너지), 7 (지점 침하에 의한 모멘트와 중첩법)8 (축부재의 변형), 9 (모멘트 분배법), 10 (아치의 기본), 11 (축부재의 병렬연결)12 (단면 모멘트의 기본), 13 (트러스 0부재), 14 (영향선 : 뮐러-브레스라우)16 (에너지 이론 기본 개념), 17(평형방정식, 스프링력 ), 19 (등가절점하중 + 병렬연결)20 (Torsion의 기본)“시간이 걸리지만 풀만하다” 리스트15 (단면의 변형률, 변위, 포아송비를 지속 산정해야 풀림, 즉, 구해야 하는 값이 여러개)18 (공액보법 : 응용된 공액보법 활용시 M/EI에..

바로 풀린다” 리스트 (문제당 30초 내외)1 (포아송비, 탄성계수), 2 (평형방정식 or 가상변위의 법칙), 3 (단면과 좌굴의 특징), 4 (평면응력 - 단일 축 응력), 5 (마찰력), 6(소성-가상 변위의 법칙)7 (처짐각법+중첩법), 8 (등분포 케이블 기본정리), 10 (가상 변위의 법칙), 11 (단면2차 모멘트+평행축 정리), 12 (재료의 기본 성질, 강성도, 유연도, 평면응력), 13(트러스 단면법), 14 (영향선-뮐러 브레스라우), 15 (모멘트-곡률), 16 (스프링 병렬연결), 17번 (케이블 기본정리 + 힘의 평형), 18 (가상변위의 법칙)20 (모멘트 면적법), 21번 (기본 BMD, SFD, 가상변위의 법칙), 23 (구형 압력용기- 기본)24 (모멘트-곡률 관계)“시간..

바로 풀린다” 리스트 (문제당 30초 내외)1 (좌굴 : 최소 주단면2차모멘트), 2 (대칭 스프링, 보 합성구조), 3 (가상변위의 법칙 : 강체좌굴), 4 (강체 부분 합성된 캔틸레버 보), 5 (가상변위의 법칙), 6 (이중보 : 병렬연결 활용),7 (얇은 관 비틀림), 8 (부정정보 : Moment Carry Over), 9 (포아송비 y축 변형), 10 (비틀림 병렬연결), 11 (트러스 절점법), 12 (가상변위의 법칙), 13(온도에 따른 변위일치 기본), 14(보의 유연도 공식 활용), 15 (케이블 기본 공식), 16 (강체+축부재 합성 부재 : 종속변위 활용), 17번 (트러스의 단면법),19 (합성단면 : 환산 단면법), 20 (포아송비 활용 변형량 산정)“시간이 걸리지만 풀만하다” ..

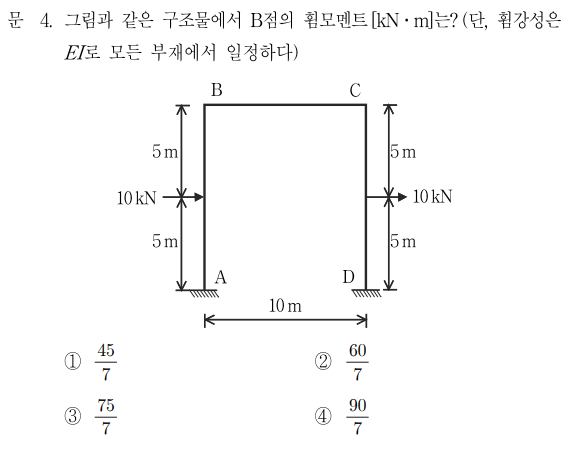

1. 개요위 문제는 3차 부정정 Frame 구조물의 해석을 요구하는 동시에,구조적으로 상당히 흥미로운 특징을 갖고 있습니다.우선 구조 자체는 BC와 AD의 중점을 연결하는 선을 기준으로 완전한 기하학적 대칭을 이루고 있습니다.그러나 하중은 이 대칭축을 기준으로 크기는 동일하나 방향이 반대인 역대칭 하중이 작용하고 있습니다.그렇다면 구조는 대칭이고 하중이 역대칭일 때,구조물 내부에서 발생하는 내력(모멘트·전단력·축력)은 어떻게 분포될까요?결론부터 말씀드리면,내력 또한 역대칭 형태로 전개됩니다.이를 부재 BC를 예시로 살펴보겠습니다.만약 하중까지 대칭이라면, BC 부재는 순수 굽힘(Pure Moment) 상태가 되며 전단력은 존재하지 않습니다.그러나 이번 문제처럼 하중이 역대칭이면,B 지점에서의 모멘트가 –..

“바로 풀린다” 리스트 (문제당 30초 내외)1, 2, 3, 6 (부재의 부피 산정 매우 간단), 7(보기 활용), 9 (출제자의 배려), 10 (보기 활용)11 (변위일치 공식을 알려줌), 13(전형적인 유형), 14 (가상일의 원리, 부재수도 2개만)16 (자주 쓰이는 Stiffness 암기시 매우 수월), 17 (출제자의 배려), 18 (매우 간단한 단면법)19 (스프링의 병렬연결)“시간이 걸리지만 풀만하다” 리스트4 (최대 모멘트 위치 파악), 8, 12 (물성치가 많으면 하나를 기준으로 몇배수인지 보자),15 (변형률 값이 기하학적으로 들어오지 않아 불가피하게 공식 활용)20 (에너지 법_ 충격하중의 원리)“나머지 풀고 되돌아 오자” 리스트5 (영부재가 많아서 실수할 가능성 있다)1. 총평이번 ..

“바로 풀린다” 리스트 (문제당 30초 내외)아래 문제들은 핵심 정의·기본 공식·도식화 한 컷으로 풀리는 유형이었습니다.풀이 팁은 **“불필요한 전개 금지 / 핵심 값만 뽑기”**에 초점.1, 2, 3, 5, 9, 10, 11, 12, 13, 16, 17, 18, 1920(반원 도심): 공식 암기 플레이“시간이 걸리지만 풀만하다” 리스트4, 7, 8, 14, 15“시험장에선 미권장(패스 권장)” — 6번 전단중심

7급 응용역학 시험, 시간 관리가 합격의 핵심7급 시험은 문제당 평균 1분이라는 촉박한 시간 안에서 빠르고 정확하게 푸는 연습이 무엇보다 중요합니다.응용역학도 마찬가지 입니다.난이도가 낮은 문제의 경우, 개념만 정확히 알고 있다면 30초 이내에도 충분히 풀 수 있습니다. 따라서 시험장에서 중요한 것은 “문제를 보자마자 바로 풀 수 있는 문제”와 “시간이 오래 걸릴 문제”를 즉시 구분하는 능력입니다.사실 대부분의 문제는 시간이 충분하다면 모두 풀 수 있습니다. 그러나 제한된 시간 안에서 최대한 점수를 확보하기 위해서는 선택과 집중이 필요합니다.예를 들어, 여러개의 평형방정식을 세우고 연립방정식을 풀어야 하는 문제를 만났다고 합시다. 공학계산기도 없이 손계산으로 이 과정을 정확히 수행하는 데 1분 이내로 해..
