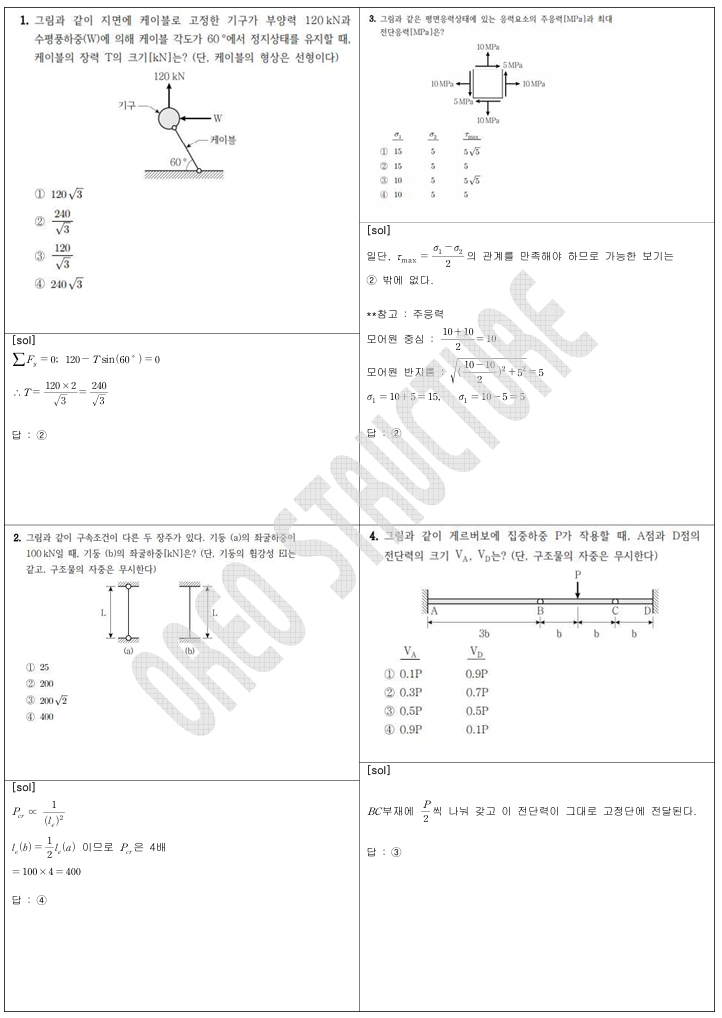

2024년 7급 군무원 응용역학 기출 총평2024년 군무원 7급 응용역학 시험은 기본 개념을 묻는 문제와 계산량이 많은 문제의 구분이 명확했다.시간 안배와 선택적 접근이 중요했으며, 어려운 문제를 붙잡기보다는 반드시 맞춰야 하는 문제에서 점수를 확보하는 것이 핵심이었다.난이도는 어려운 편이다.반드시 맞춰야 하는 문제2, 3, 4, 7, 12, 13, 14, 15, 18, 21, 22, 24, 25이 구간의 문제들은 난이도가 낮고 기출 유형과 유사했다.기본 공식 암기와 계산 숙련도가 있으면 빠르게 정답을 찾을 수 있었다.시간은 조금 걸리지만 풀만한 문제16, 19 ,20어색한 유형이지만 효율적 접근법통해 풀만했다.19번의 경우 K트러스 단면법을 학습하였다면 매우 쉬운 유형으로 분류된다.시간이 막대하게 걸리..

[응용역학] 원형 테이퍼 막대의 축변형 – 적분법, 등가단면법, 직관적 사고법 비교아래의 예제를 통해 세 가지 접근법(적분법, 등가단면법, 직관적 사고법)을 비교해보겠습니다.문제지름이 $2d$에서 $d$로 선형적으로 변하는 원형 단면 부재(길이 $L$)에축방향 하중 $4P$가 작용할 때,전체 축방향 변위는 얼마인가?(단, 탄성계수 $E$는 일정하다.)1. 적분법가장 기본적인 접근법은 변위의 정의식부터 출발한다.$$\delta = \int_0^L \frac{N(x)}{E A(x)} dx$$이때 축력 $N(x)$는 일정하므로 $N(x) = 4P$이다.지름이 선형적으로 변하므로$$D(x) = d\left(1 + \frac{x}{L}\right)$$따라서 단면적은$$A(x) = \frac{\pi}{4} D(x)..

“바로 풀린다” 리스트 (문제당 30초 내외)아래 문제들은 핵심 정의·기본 공식·도식화 한 컷으로 풀리는 유형이었습니다.풀이 팁은 **“불필요한 전개 금지 / 핵심 값만 뽑기”**에 초점.1, 2, 3, 5, 9, 10, 11, 12, 13, 16, 17, 18, 1920(반원 도심): 공식 암기 플레이“시간이 걸리지만 풀만하다” 리스트4, 7, 8, 14, 15“시험장에선 미권장(패스 권장)” — 6번 전단중심

위 그림처럼 A–B–C 보에서 B는 힌지, C는 핀 지점, A는 고정단이다. 구간 BC 길이 L 전장에 균등하중 w가 작용할 때, B점 좌측 처짐각 $\theta_{BL}$과 우측 처짐각 $\theta_{BR}$의 비 $\left|\dfrac{\theta_{BL}}{\theta_{BR}}\right|$을 구하라. --- 1️⃣ 쉬운 풀이법 (중첩법) 핵심은 **정정 구조**라는 점이다. 즉, BC는 단순보로서 지점반력은 지점처짐과 무관하다. --- (1) BC의 지점반력 $$ R_B = R_C = \frac{wL}{2} $$ --- (2) 좌측(캔틸레버 AB) – 자유단 집중하중 P=R_B - 자유단 기울기 $$ \theta_{BL} = \frac{PL^2}{2EI} = \frac{\l..

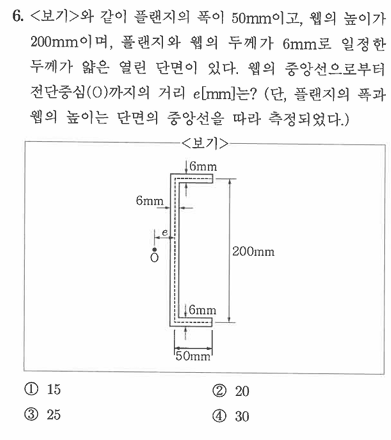

[응용역학 풀이] 얇은 두께 단면의 전단중심 문제 (전형적 C형 단면)이번에는 얇은 두께 단면(open section)의 전단중심(shear center)을 구하는 전형적인 문제를 풀어보겠습니다.📌 문제 조건플랜지 폭: b = 50 mm웨브 높이: h = 200 mm두께: t = 6 mm구할 것: 웨브 중앙선으로부터 전단중심까지의 거리 e1. 단면 2차 모멘트 계산단면의 2차 모멘트 $I$는 웹과 플랜지를 고려하여 다음과 같이 구합니다.$$I = \frac{1}{12} t h^3 + (b \cdot t)\left(\frac{h}{2}\right)^2 \cdot 2$$수치 대입:$$I = \frac{1}{12}\cdot 6 \cdot 200^3 + (50 \cdot 6)\cdot (100)^2 \cdot..

[응용역학/스프링 충격] 충격계수 빠른 풀이 vs. 공식 없이 풀기이번 문제는 다음과 같습니다. 중량 ($W=1{,}000\ \mathrm{kN})인 물체가 높이 (h=10\ \mathrm{mm}$)에서 낙하하여 스프링에 충격을 가할 때, 스프링의 충격계수 ($\delta_{\max}/\delta_{st}$)는 얼마인가?(단, 스프링 상수 ($k=5\times10^{4}\ \mathrm{kN/m}$), 정적변위는 ($\delta_{st}$), 최대동적변위는 ($\delta_{\max}$).) 1. 충격계수를 암기하고 있을 때 (빠른 풀이)이 상황의 표준 공식은 다음과 같습니다.$$\frac{\delta_{\max}}{\delta_{st}} = 1 + \sqrt{1 + \frac{2h}{\delta_{s..

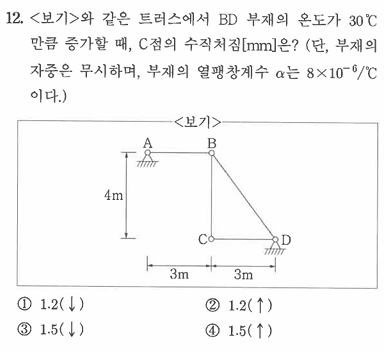

트러스 온도변화 문제 — 단위하중법 말고 더 빠른 풀이 이번 문제는 트러스 부재에 온도 변화가 생겼을 때, 특정 절점의 처짐을 구하는 전형적인 유형입니다.시중 문제집이나 인터넷 풀이들을 보면 대부분 단위하중법을 사용합니다.하지만 사실 이 문제는 단위하중법 없이도, 훨씬 쉽고 직관적으로 풀 수 있는 방법이 있습니다.문제다음과 같은 트러스에서 BD 부재의 온도가 30℃ 증가할 때, C점의 수직 처짐 [mm]은 얼마인가?(부재의 자중 무시, 열팽창계수 ($\alpha = 8 \times 10^{-6}/℃$))풀이 아이디어이 문제의 본질은👉 BD 부재의 온도변화로 인한 변형(Local DOF)이, C점의 수직 처짐(Global DOF)으로 어떻게 나타나는가?라는 해석입니다.정정 구조물에서는 온도변화..

삼각형 단면의 핵(Core) 계산 — Maxwell 상반처짐 정리 활용문제를 풀다 보면, 단면의 핵(Core)을 묻는 문제가 나올때가 있습니다.핵이란, 단면에 압축력이 작용할 때 단면 전체가 항상 압축 상태로 유지되도록 하는 하중 작용점의 영역입니다.즉, 하중이 이 영역 내부에서 작용하면 인장 응력이 발생하지 않게 됩니다.보통은 복잡한 공식이나 외워야 할 식이 많다고 느끼기 쉽지만,맥스웰 상반처짐 정리(Maxwell Reciprocal Theorem)를 활용하면 불필요한 암기 없이도 매우 빠르고 직관적으로 풀이할 수 있습니다. 문제밑변이 (b), 높이가 (h)인 삼각형 단면의 면적을 (A)라 할 때, 단면의 핵의 면적은 얼마인가?$$① \tfrac{1}{16}A \quad② \tfrac{1}{..
