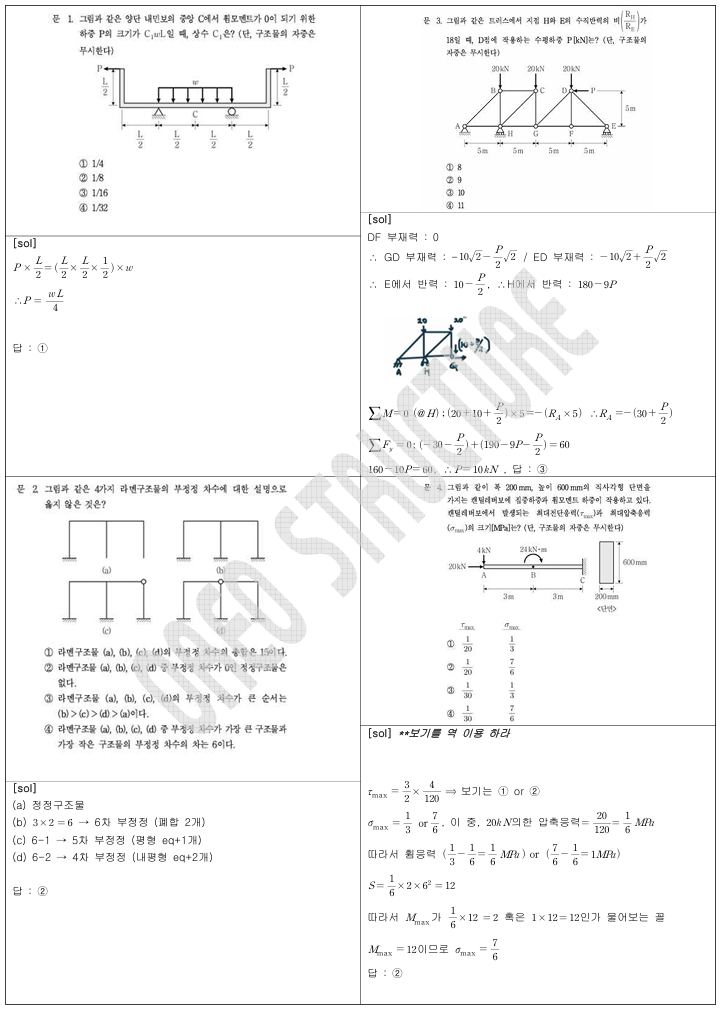

2021년 응용역학 풀이를 공개합니다.질문있으시면 댓글로 남겨주세요.간단하고 쉽게 풀 수 있는 풀이를 소개하였습니다.

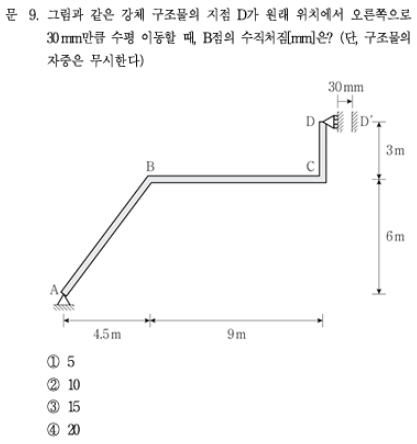

1. 개요이 문제는 전 부재가 강체라는 매우 특이한 장치가 있습니다.강체가 있다는 사실에 두려워 할 필요 없습니다. 강체는 오히려 역학문제를 더 쉽게 해줍니다.여러 종속변위를 만들어 구조물의 거동을 단순화 시키고 심지어 부정정 차수를 낮춰줍니다.강체가 종속변위를 만드는 조건식은 다음과 같습니다.(1) 축방향 변형이 없음(2) 강체 間 유지하는 각도 유지 참고로 (2)의 경우 구조기술사나 기술고시 문제를 풀 때 구조물의 소성해석시 상한계해석을 하는데 도움이 됩니다. 붕괴 메커니즘에 따른 Mp 산정시 변형도를 그리는데 매우 유용합니다.이번 문제는 전 부재가 강체라는 다소 특이한 장치를 가지고 있습니다.하지만 걱정할 필요는 없습니다.강체가 있다고 해서 문제가 복잡해지는 것이 아니라, 오히려 문제를 더 쉽게 풀..

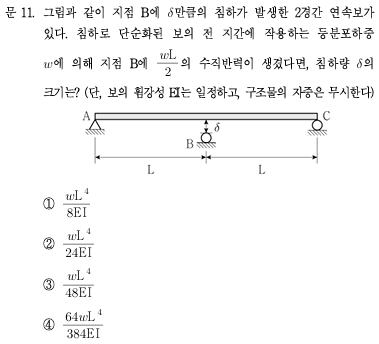

1. 개요이 문제는 전형적인 변위일치 문제로 접근할 수도 있습니다.하지만 풀이의 초점을 변위 자체에 두느냐, 아니면 FEM - Fixed End Moment 을 활용하느냐에 따라 접근 방식이 달라집니다.저는 이번 글에서 FEM을 이용하여 반력을 산정하고자 합니다.중요한 것은 새로운 방법을 적용시 얼마나 통찰력 있게 다른 시각을 적용해 빠르게 풀 수 있는가, 그리고 다른 문제에도 확장성이 있는가입니다.FEM 개념을 활용하는 것은 이러한 관점에서 보면 매우 만족스러운 풀이라고 할 수 있습니다.2. 실전 풀이 (30초 컷)FEM을 활용하면 다음 한줄의 풀이로 모든 것이 끝납니다.$(\frac{-3EI}{L^2}\delta + \frac{wL^2}{8})\times\frac{1}{L}+\frac{w\times ..
