1.개요제 구독자 분들 중에 5급 준비 수험생도 있어 직접강도법 풀이에 대한 포스팅을 작성하여 올립니다.직접강도법(Direct Stiffness Method)은 현대 구조해석과 유한요소법(FEM)의 기반이 되는 가장 핵심적인 해석 방법 중 하나입니다. 처음 접하면 수많은 행렬과 좌표변환 때문에 어렵게 느껴질 수 있지만, 실제 본질은 매우 단순합니다. 각 부재를 가장 해석하기 쉬운 Local 좌표계(Local DOF)에서 먼저 정의하고, 이를 구조물 전체의 공통 좌표계(Global DOF)로 변환하여 하나의 구조물로 조립하는 과정입니다. 즉, 부재 하나하나는 독립적으로 해석하지만 최종적으로는 모든 부재가 절점을 공유하며 연결되어 있다는 사실을 강성행렬(Global Stiffness Matrix)로 표현하는..

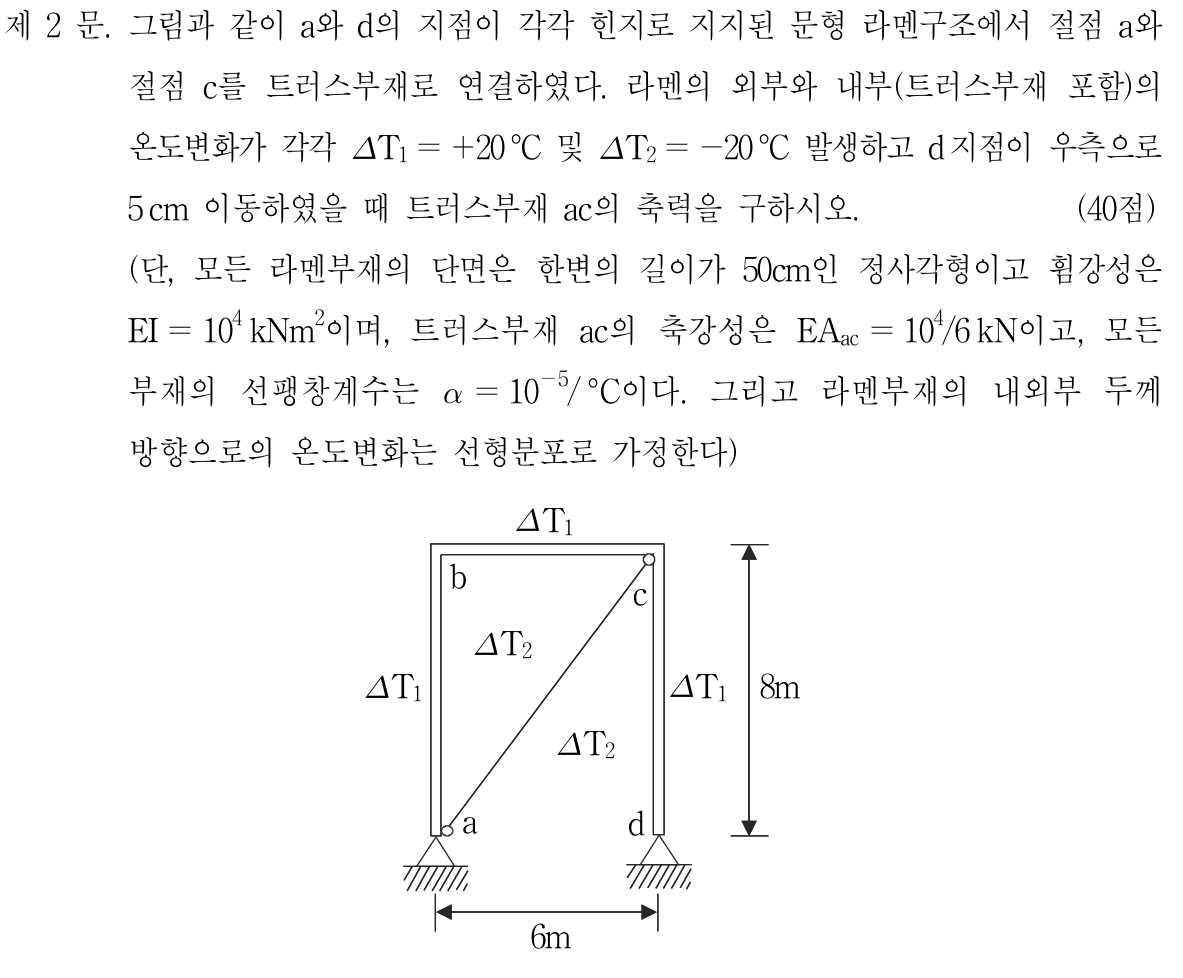

1. 개요2007년 1번 문제를 보고 이어서 2번 문제를 보는 순간, 너무 흥미로운 문제라 그냥 지나칠 수가 없었습니다.겉보기에는 장치가 굉장히 많고 복잡해 보입니다. 휨부재로 이루어진 프레임 구조물에 내·외부 온도차가 존재하고, 내부 온도수축 조건까지 있으며, 지점침하까지 추가되어 있습니다. 처음 보면 “계산량이 엄청나겠다”라는 생각이 자연스럽게 드는 문제입니다. 하지만 조금만 시각을 바꾸어 보면 출제자의 의도가 굉장히 선명하게 드러나는 매우 재미있는 문제입니다.제가 아는 대부분의 사람들은 이런 문제를 보면 곧바로 에너지법으로 접근합니다. 구조물 전체의 휨에너지, 축변형 에너지, 온도변형에 의한 에너지 등을 모두 전개하여 합산하고, 지점침하까지 전포텐셜에너지 개념으로 확장하여 계산기에 입력합니다. 물론..

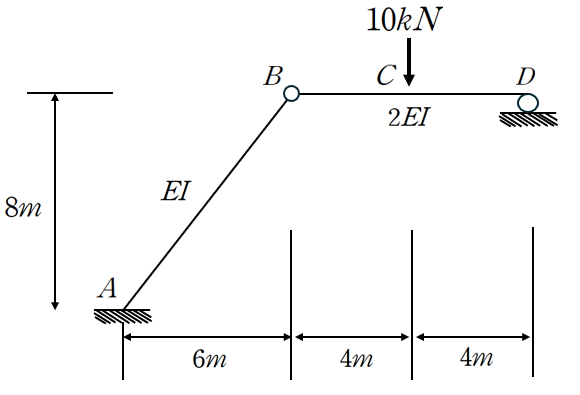

1.개요위 그림에서의 핵심은 C점의 수직 변위를 구하는 것입니다.과거 학부 시절 구조역학에서 유사한 유형을 접한 적이 있지만, 당시 문제는 부정정 구조물이었던 반면, 본 문제는 정정 구조물이라는 점에서 훨씬 단순하게 접근할 수 있습니다.풀이 방법은 다양하게 존재하지만, 본 포스팅에서는 변위법의 장점을 적절히 결합하여 빠르고 효율적으로 해결하는 하나의 스킬을 소개하고자 합니다.겉보기에는 복잡해 보일 수 있으나, 문제의 구조를 정확히 파악하면 매우 간결하게 정리할 수 있습니다.핵심 아이디어는 다음과 같습니다.만약 B점에서 수직 변위가 발생하지 않는다고 가정하면, 해당 구조물은 단순보의 처짐 문제로 환원하여 쉽게 해석할 수 있습니다. 그러나 실제로는 B점에 수직 변위가 존재하며, 이로 인해 C점에는 종속 변위..

1. 개요문제를 보고 “아름답다”라고 느끼는 순간이 있습니다.그럴 때는 대부분, 다른 사람들은 복잡하게 돌아가는 길을 택할 때 출제자가 던져준 힌트를 통해 훨씬 쉽고 간결하게 해결할 수 있을 때입니다.특히 2024년 5급 응용역학 3번 문제는 그런 사례라고 생각합니다.3번의 1번과 2번을 각각 별개의 문제로 풀어내는 경우도 많지만, 사실 2번은 1번의 결과를 활용하면 매우 간결하게 해결할 수 있습니다.출제자는 1번에서 ‘단위 회전각’을 제시함으로써 변위법 적용에 대한 힌트를 명확히 주고 있습니다.이 힌트를 제대로 읽어낸다면, 3차 부정정 구조인 2번 문제도 단자유도 문제로 환원하여 쉽고 깔끔하게 풀 수 있습니다.이 지점에서 출제자의 의도를 느끼게 됩니다.단순히 계산 능력이 아니라, 변위법을 이해하고 이를..

1. 개요부정정 차수가 높다는 것은 무엇을 의미할까요?이는 7급·9급 시험의 관점에서는 오히려 자유도의 개수가 낮을 가능성이 크다는 뜻으로 해석할 수 있습니다.위의 구조물이 바로 그런 전형적인 예입니다. 해당 구조물은 3차 부정정 구조물입니다.이를 응력법으로 접근하려고 하면 미지력이 3개가 되며, 이에 따라 적합방정식도 3개가 필요합니다.최소일의 원리로 접근하더라도 구조물을 해석하기 위해 편미분식 3개를 세워 연립방정식을 풀어야 합니다.이는 공학용 계산기 없이는 현실적으로 부담이 큰 방식이며,한 문제당 1분 내외로 빠르게 치고 나가야 하는 7급·9급 시험 환경에서는 매우 비효율적인 전략입니다.반면, 위 구조물을 변위의 관점에서 바라보면 문제는 매우 단순해집니다.이 구조물은 B절점의 회전각 하나만으로 전체..

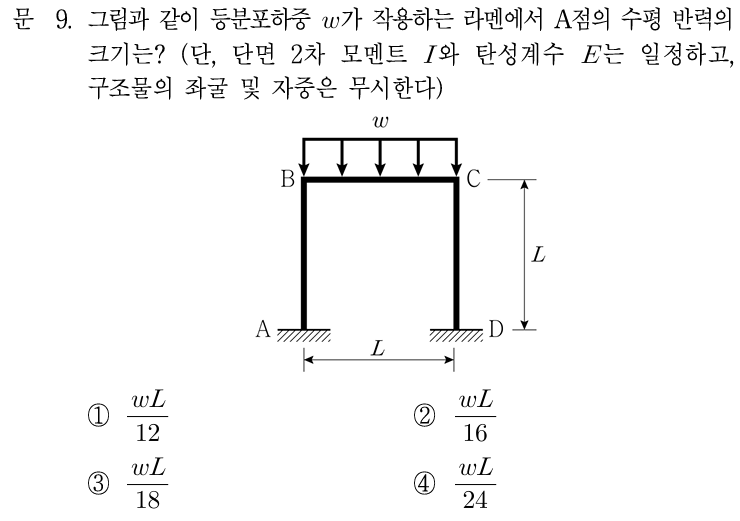

1. 개요이번 문제는 대칭 조건을 갖는 3차 부정정 프레임 구조물의 수평반력을 구하는 문제입니다.이전에 프레임(Frame) 구조물에 대해 다양한 해석 방법들을 여러 차례 소개해 드린 바 있기 때문에,제 블로그를 꾸준히 보아 오신 분들이라면 프레임 구조물에 대해서는 어느 정도 자신감이 생기셨을 것이라 생각합니다.‘3차 부정정’이라는 표현만 보면 난이도가 높아 보일 수 있지만,이번 문제는 오히려 대칭 조건을 적극적으로 활용할 수 있는 전형적인 유형입니다.따라서 복잡하게 접근하기보다는,구조물의 대칭성을 최대한 이용하고Fixed Roller 지점이 존재할 때의 수정된 강성도를 적절히 적용한다면연산을 크게 줄이면서 빠르고 깔끔하게 문제를 풀 수 있습니다.이번 풀이에서는 이러한 관점에서,대칭을 활용한 사고 흐름과 ..

1. 개요이전 포스팅에서는 해당 문제에 대해 다음과 같은 풀이 방법들을 제시한 바 있습니다.기본 모멘트 분배법수정된 강성도를 활용한 모멘트 분배법변위일치법 (대칭 조건 활용 + 수평반력을 이용한 기본 접근)이번 포스팅에서는 그 연장선으로, 수정된 강성도를 활용한 변위일치법을 적용해 보고자 합니다.여기서 말하는 수정된 강성도란, Fixed Roller 지점을 포함하는 보 부재에 대한 수정된 강성도를 의미합니다. 이 접근에서 중요한 포인트는 다음과 같습니다. 첫째, Fixed Roller 지점에서의 수직 Sway는 고려하지 않습니다.이는 앞서 다루었던 수정된 강성도를 활용한 모멘트 분배법에서도 동일하게 적용했던 가정입니다. 둘째, Fixed Roller에 작용하는 하중 P 는 직접 변위로 처리하지 않고,고정..

1. 개요모멘트 분배법을 활용한 풀이도 충분히 가능하지만, https://oreostructure.tistory.com/98 2024년 7급 국가직 응용역학 22번 (모멘트 분배법 풀이, 수정된 강성도)1. 개요이번 문제는 2024년 국가직 7급 22번으로 출제되었던, 좌우 대칭 프레임의 절대 최대 휨모멘트를 구하는 문항입니다.문제에서 “좌우 대칭인 라멘 구조물”이라는 문구를 굳이 언급한 이유oreostructure.com이 문제의 그림을 자세히 보면 출제자가 의도적으로 제공한 장치가 하나 존재합니다.바로 A점에서의 수평반력 P/8 입니다.해당 구조물은 전체적으로 보면 폐합 구조이기 때문에, 형식적으로는 3차 부정정 구조물에 해당합니다.그러나 좌우 대칭 조건을 활용하여 모델링하면, 구조의 자유도가 줄어들..

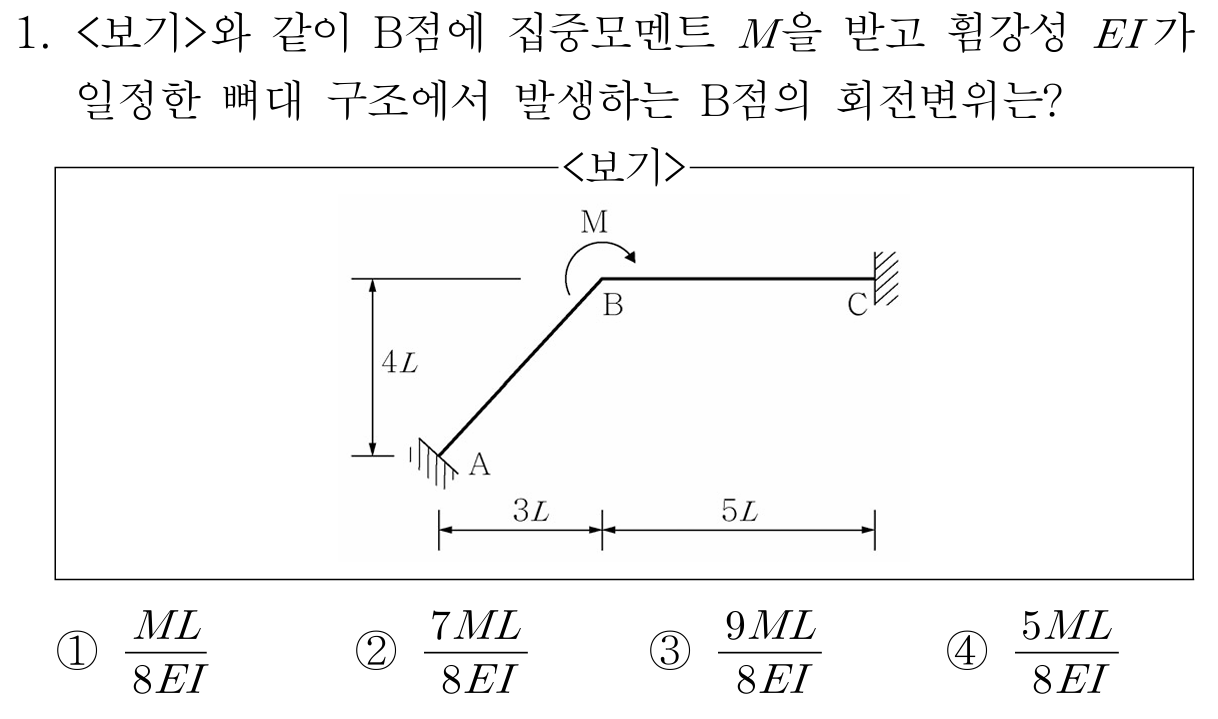

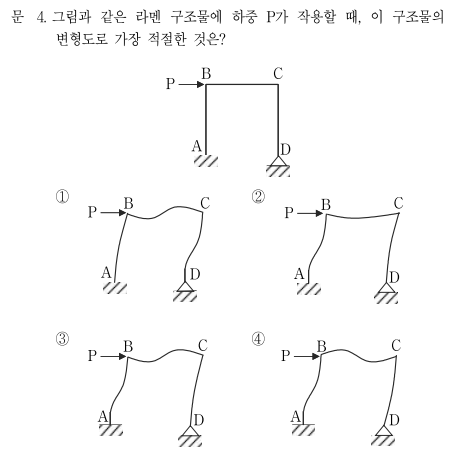

1.개요Frame 구조물은 대부분의 외력을 휨 변형(Bending) 으로 저항하기 때문에, 전체 해석의 관점에서 보면 보 구조물과 매우 유사한 형태를 띱니다. 실제로 문제에서 “축력을 고려하라”는 별도의 지시가 없다면, 축력에 의한 변형은 무시하고 휨에 의한 거동만 반영하여 각 부재를 Beam으로 취급해도 충분합니다.이 관점에서 위 문제를 다시 바라보면 해석이 훨씬 단순해집니다.AB 부재는 고정단–자유단 조건을 가진 캔틸레버 보로 볼 수 있고BC 부재는 단순 지지된 보로 간주할 수 있습니다.다만, 캔틸레버 AB와 단순보 BC를 완전히 독립된 보로 취급할 수는 없습니다.두 부재는 절점 B에서 연결되어 있기 때문에, 절점 B는 두 부재에서 동일한 회전각 θB를 가져야 합니다. 이 회전각을 만들어내는 요소가 ..

1. 개요Frame 구조물은 기본적으로 여러 보 부재가 꺾여 연결된 구조라고 이해하시면 됩니다.문제에 따라 (이번 문제처럼) 축력 변형을 일부 고려해야 하는 경우도 있지만,실제 대부분의 Frame은 외력을 휨(moment)으로 저항하는 구조입니다.따라서 보의 중첩법에 익숙하신 분들은 Frame 문제도크게 다르지 않게, 자연스럽게 풀어가는 모습을 보이곤 합니다. 이번 문제에서 요구하는 A점의 수직 처짐 역시 비슷한 맥락입니다. A점 휨에 의한 처짐은,결국 꺾여 있는 (1–a) 길이의 보 부재의 회전각에 큰 영향을 받습니다.즉,먼저 해당 부재의 회전각을 계산하고,그 회전각이 a 길이 떨어진 지점에 만들어내는 처짐을 구한 뒤,a 부분에 대한 하중 P에의한 처짐을 중첩법 원리와 함께 해석하면휨에 의한 처짐을 비..
