2009년 지방직 7급 응용역학 풀이 (빠르고 간결한 풀이)



2009년_지방직_7급_응용역학.pdf

0.30MB

2009_응용역학_지방직_7급_풀이.pdf

4.04MB



“바로 풀린다” 리스트 (문제당 30초 내외)

• 3 (휨응력 기본문제), 4 (BMD 통한 공액보법 접근), 6 (등가절점하중 + 병렬연결),
  7 (영향선, 뮐러 브레스라우), 8 (등가절점하중, 가상 변위의 법칙), 9 (대칭 모델링 ; Fixed Roller),
  10 (포아송의 비율 활용한 변형률 기본), 11 (정정 구조물의 기본),12 (정역학; 힘의 평형),
  13 (보의 SFD, BMD 해석), 14 (자유물체도; 힘의 평형), 16 (정정 아치의 해석),
  17 (영향선으로 풀이), 18 (모멘트 분배법의 기본), 19 (변위일치 기본), 20 (병렬연결의 기본)

“시간이 걸리지만 풀만하다” 리스트

• 1 (부정정 보의 해석 - 모멘트 분배법 개념 활용시 쉬움)
• 2 (적분 손계산이 조금 시간 걸릴 수도 - 어려운것은 없다.)
• 5 (구조동역학 - 가끔 나오는 유형으로 당황할 수 있으나 실상은 강성도 구하는 것이 문제풀이의 핵심)
• 15 (볼트 체결에 따른 인장응력, 지압응력, 전단력 - 낮선 유형일 수도 있다)

“나머지 풀고 되돌아 오자” 리스트

• 없음

1. 총평

전반적인 난이도는 중–하(中–下) 정도로 판단됩니다.
개념을 단단하게 갖고 가는 사람과 그렇지 않은 사람과 느낌상 차이는 있을 것 같습니다.
하지만 유사한 유형을 통해 개념을 충분히 학습하고 기출을 반복해서 회독하셨다면,
최소 16개에서 18문항 이상은 무난하게 맞출 수 있었을 것이라 생각합니다.
특히 2009년도 시험은

• 영향선의 개념을 활용해 구하고자 하는 부재력을 빠르게 산정할 수 있는지,
• 그렇지 못해 매번 자유물체도를 그리며 연산 위주의 풀이를 하게 되는지,
• 그리고 구조물에 숨어 있는 직렬·병렬 연결의 장치를 얼마나 빨리 캐치하느냐에 따라

문제 풀이 시간과 정답률이 크게 갈릴 수 있는 시험이었다고 볼 수 있습니다.
또한 문제 5번과 같은 구조 동역학 유형은 출제 빈도가 높지는 않지만 간헐적으로 등장합니다.
이러한 문제를 아예 버리기보다는, 강성도만 정확히 산정할 수 있다면 7급·9급 수준에서는 충분히 대응 가능하다고 생각합니다.
따라서 기본 개념 위주로 정리해 두신다면, 실전에서도 부담 없이 접근하실 수 있을 것입니다.
https://oreostructure.tistory.com/53

자유진동 Free Vibration  과 고유진동수

등가절점하중에 대한 개념을 활용하면 쉽게 푸는 유형들이 과거에도 다수 등장합니다.
이에 대한 개념을 단단히 가져가는 것이 앞으로의 시험을 대비하는 데에 있어 매우 중요할 것입니다.

반응형

2.문제풀이

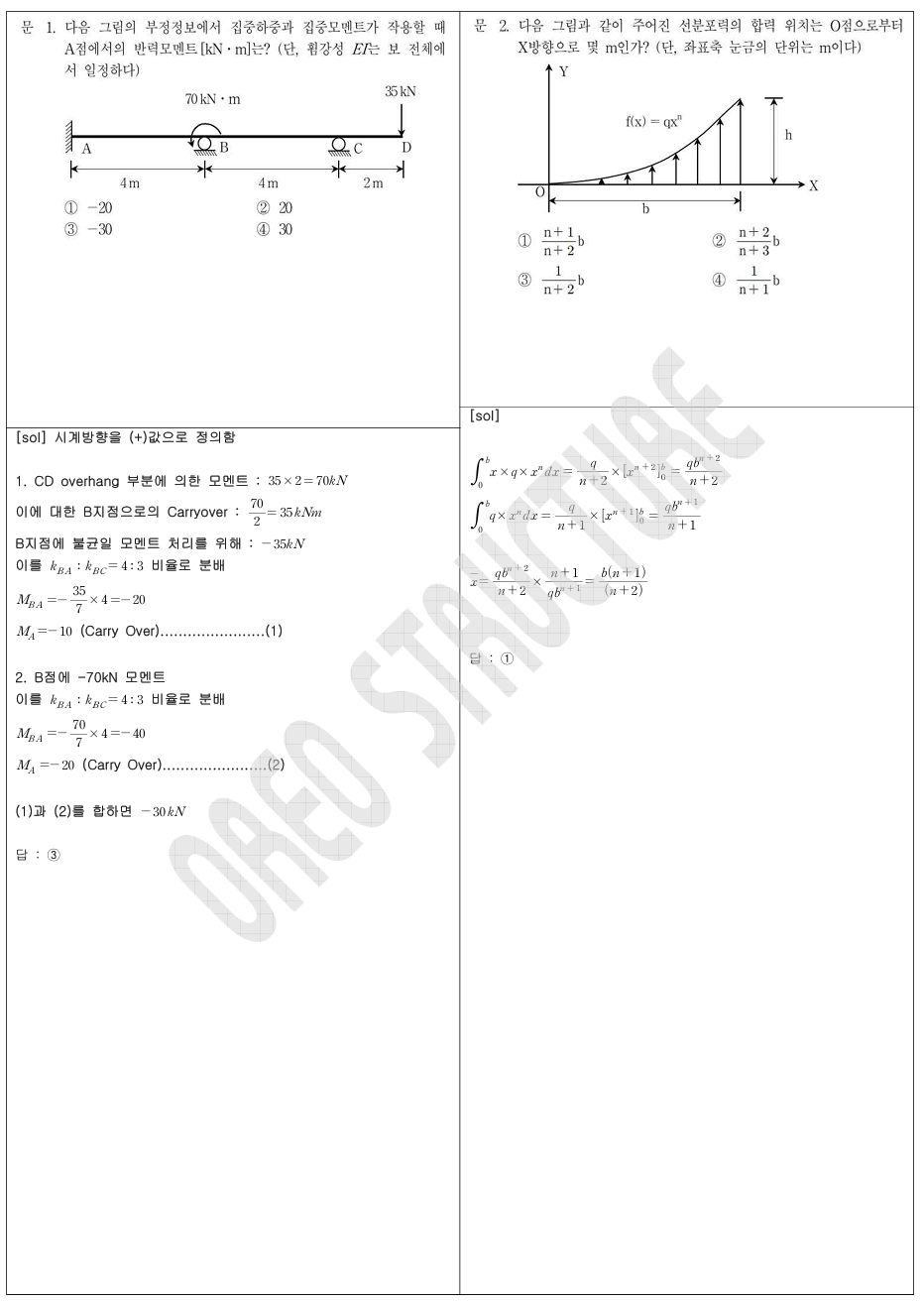

2009년 지방직 7급 응용역학 1번, 2번

2009년 지방직 7급 응용역학 3번, 4번

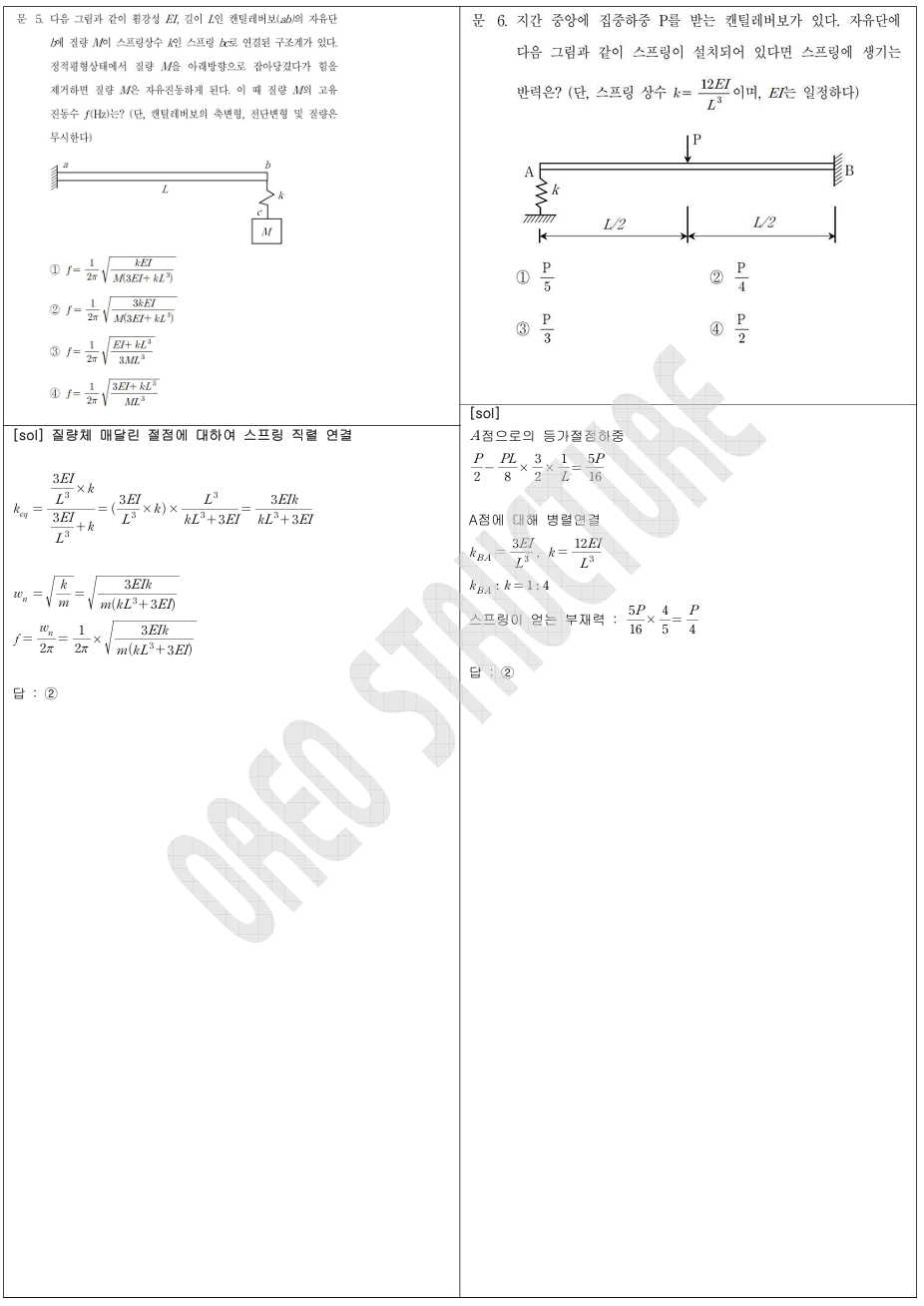

2009년 지방직 7급 응용역학 5번, 6번

2009년 지방직 7급 응용역학 7번, 8번

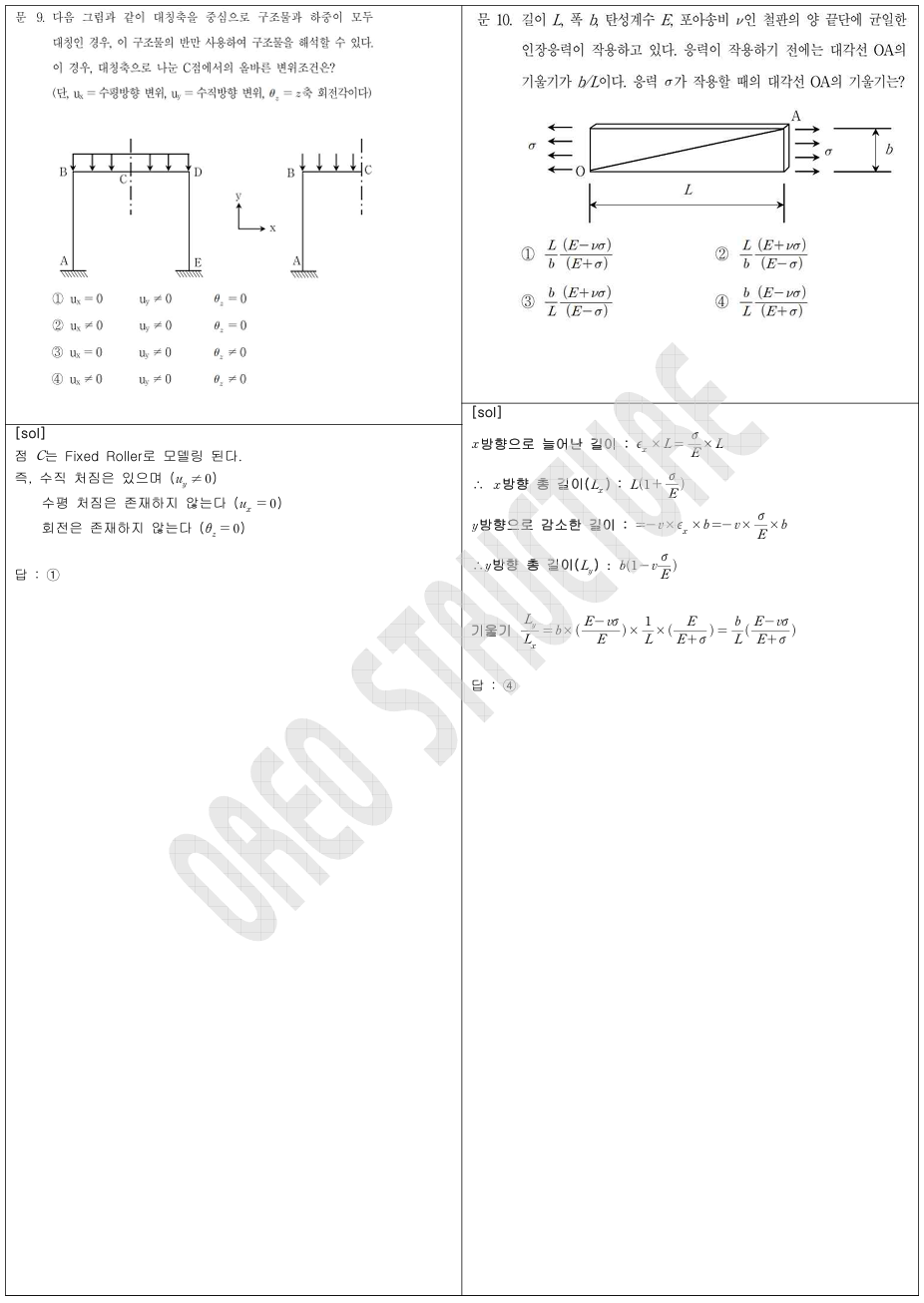

2009년 지방직 7급 응용역학 9번, 10번

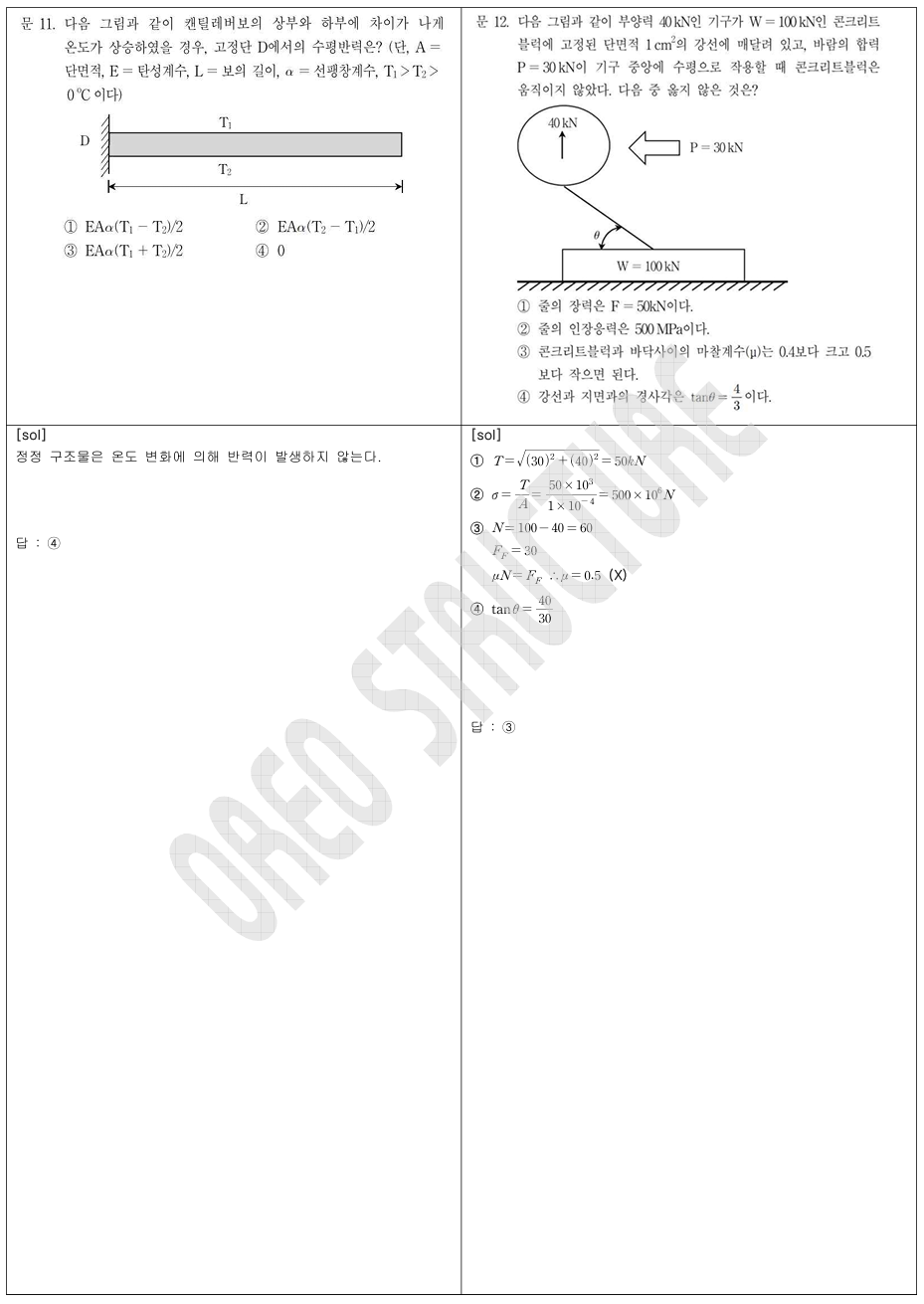

2009년 지방직 7급 응용역학 11번, 12번

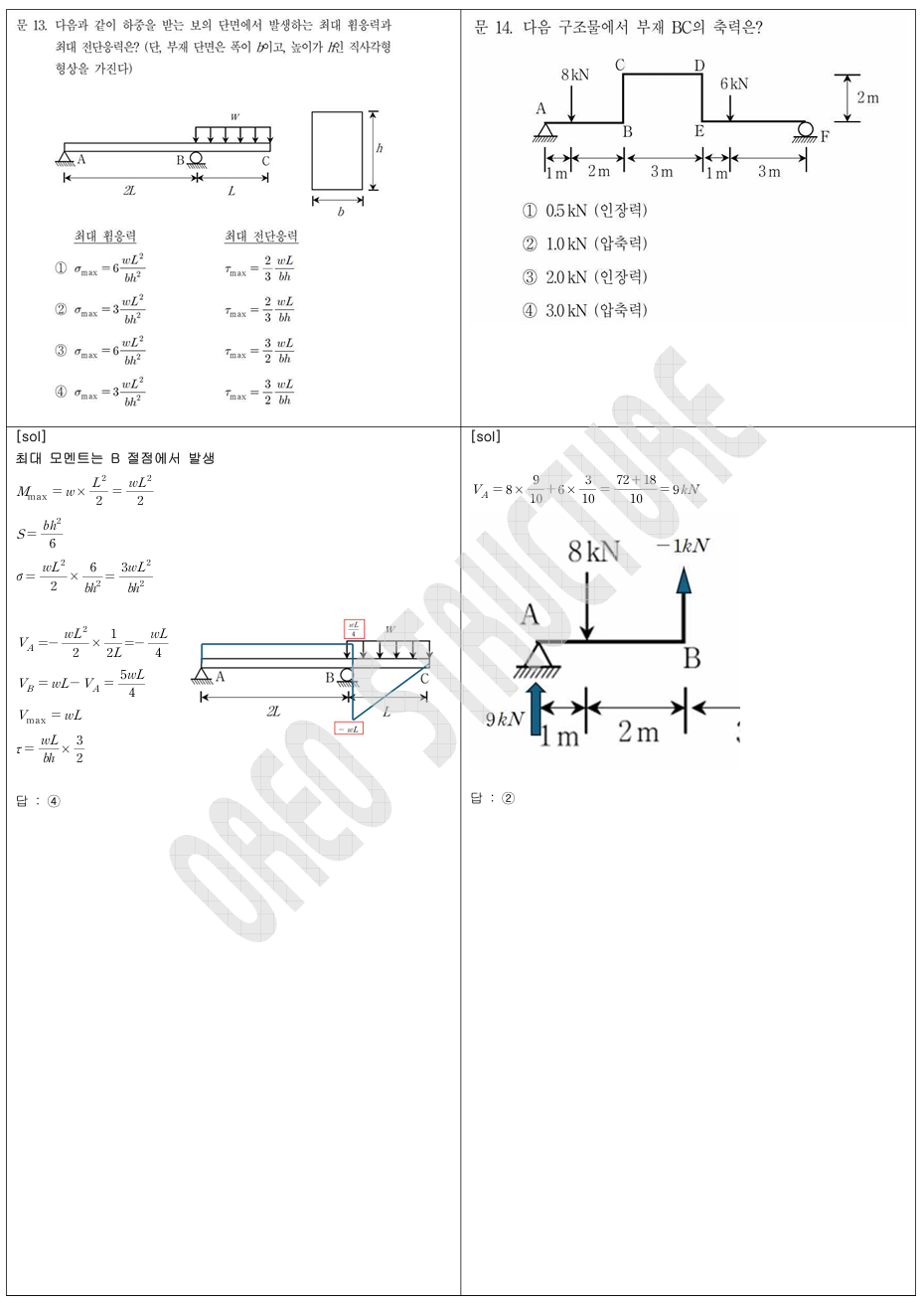

2009년 지방직 7급 응용역학 13번, 14번

2009년 지방직 7급 응용역학 15번, 16번

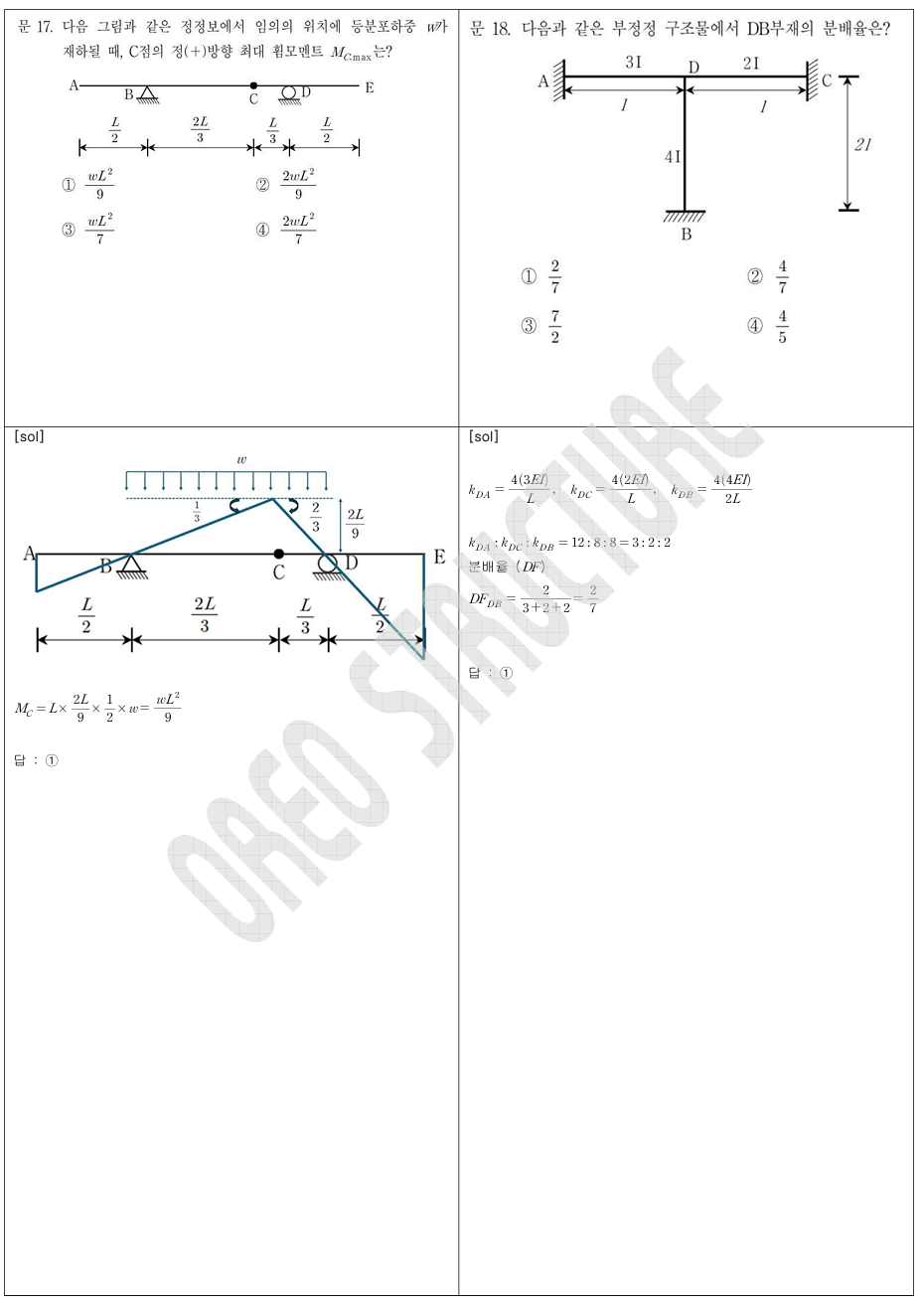

2009년 지방직 7급 응용역학 17번, 18번

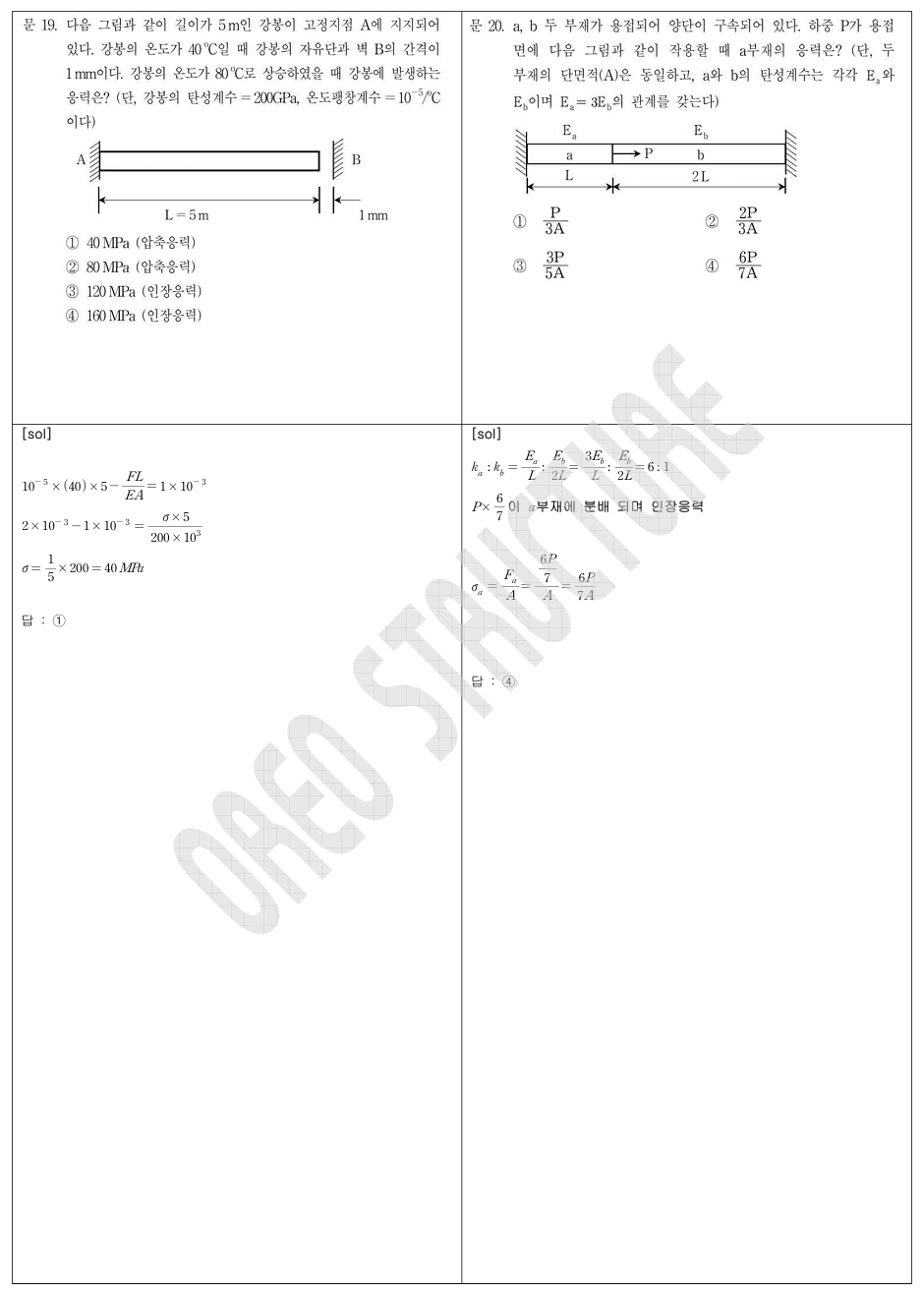

2009년 지방직 7급 응용역학 19번, 20번
