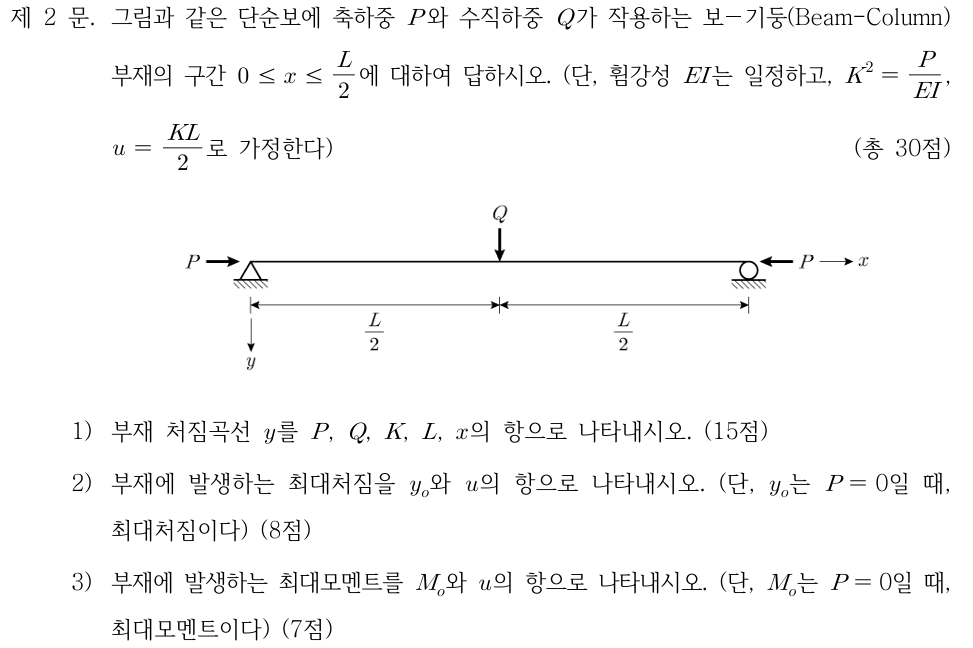

[계산기 사용 불가] 2026년 5급 공채 응용역학 제 2문

1.개요

이번 문제는 보-기둥(Beam-Column)의 거동을 다루는 전형적인 P-Δ 효과(P-Delta Effect) 문제입니다.
다만 단순히 처짐곡선을 유도하는 계산 문제가 아니라, 출제자가 수험생에게 어떤 관점으로 구조물을 바라보기를 원하는지가 명확하게 드러나는 문제라고 생각합니다.
우선 출제자는 그림에서 좌표축(x, y)을 직접 제시하였습니다.
이는 처짐곡선을 미분방정식으로 유도하여 해석하라는 의도를 나타내는 장치입니다.
또한 2026년 시험은 공학용 계산기 사용이 불가능하였으므로, 복잡한 경계조건을 갖는 구조물이 아니라 대칭 구조와 중앙 집중하중을 갖는 가장 단순한 형태를 선택하여 손계산으로도 충분히 풀이가 가능하도록 구성하였습니다.
이 문제에서 가장 중요한 개념은 축력만 작용하는 경우에는 처짐곡선이 정의되지 않는다는 점입니다.
외력이 전혀 없는 상태에서는 처짐이 발생하지 않으며, 미분방정식은 자명해(Trivial Solution)만을 갖습니다.
이러한 상태에서 자명하지 않은 해(Non-trivial Solution)가 존재하기 위한 조건을 찾으면 바로 오일러 좌굴하중(Euler Critical Load, Pcr)이 유도됩니다.
즉, 좌굴하중은 처짐이 갑자기 발생하는 임계조건을 의미하며, 처짐곡선의 존재 조건과 직접 연결됩니다.
반면 이번 문제에서는 중앙 집중하중 Q가 함께 작용하고 있습니다.
따라서 처짐곡선은 유일하게 결정되며, 여기에 축력 PPP가 추가되면서 P-Δ 효과가 발생합니다.
중요한 점은 축력이 존재한다고 해서 오일러 좌굴하중 Pcr 자체가 변하는 것은 아니라는 사실입니다.
달라지는 것은 처짐과 휨모멘트의 크기입니다.
축력이 처짐에 작용하여 추가적인 모멘트를 발생시키기 때문에 처짐은 더욱 커지고, 휨모멘트 역시 증폭됩니다.
결국 이 문제가 전달하고자 하는 핵심은 압축력에 의한 2차 효과(Second-order Effect)입니다.
구조물의 재료나 단면의 휨강성 EI는 변하지 않지만, 압축력이 존재하면 구조물은 동일한 횡하중에 대해서도 더 큰 처짐과 더 큰 휨모멘트를 나타냅니다.
다시 말해, 압축력은 구조물의 유효 휨강성을 감소시키는 효과를 가지며, 이것이 바로 보-기둥 이론과 P-Δ 효과의 본질이라고 할 수 있습니다.

2.문제풀이

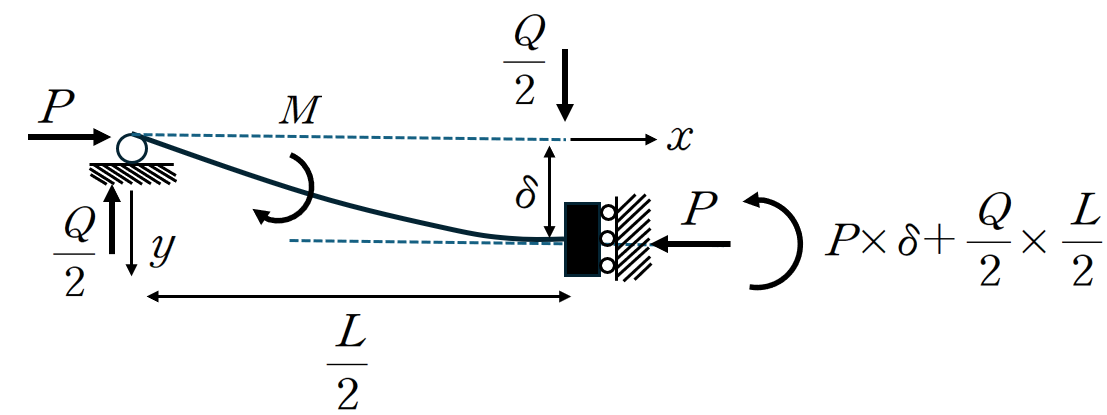

(1) 대칭 모델링

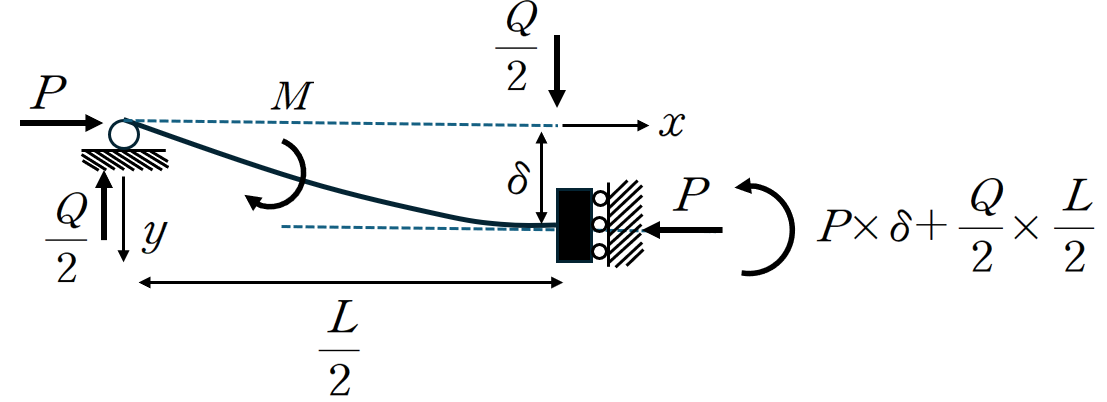

• 구조물 대칭, 하중 대칭 → 고정단 롤러로 모델링 가능

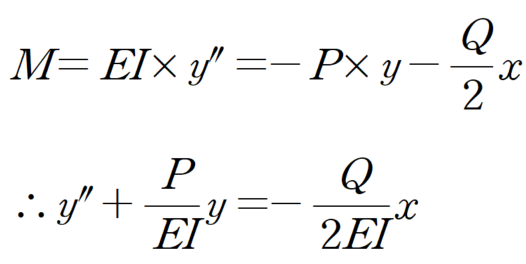

① Beam Column의 미분방정식

(2) 미분 방정식의 풀이 (처짐 곡선식 산정)

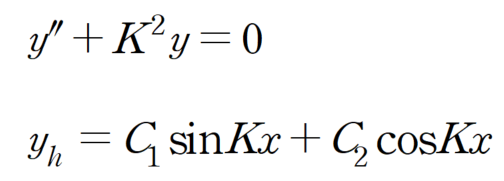

① Homogeneous Solution

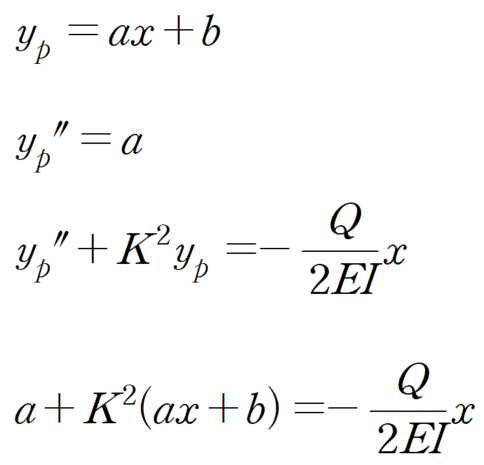

② Particular Solution

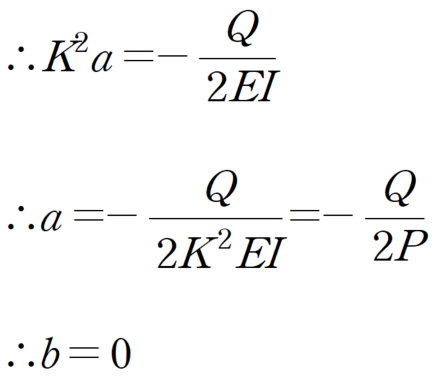

항등식을 만족하려면

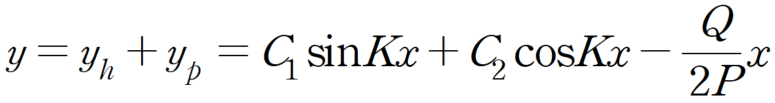

③ 미분 방정식의 해

④ 경계조건 적용

•  처짐곡선식 산정을 위한 미지수 : 3개 (C1, C2,) → 필요한 경계조건 2개

  • x=0에서 y=0
  • x=L/2에서 y' =0

x=0에서 처짐=0 적용

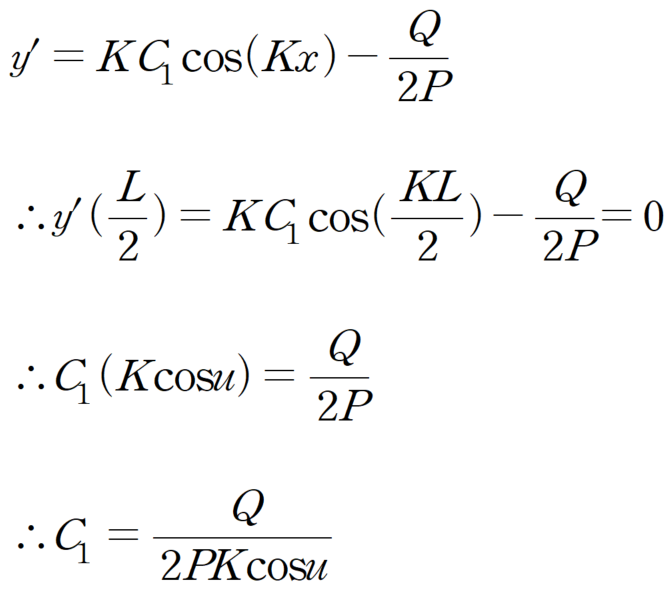

x=L/2에서 기울기=0 적용

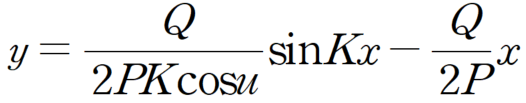

따라서 처짐 곡선식

(3) 최대 처짐 산정

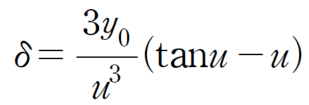

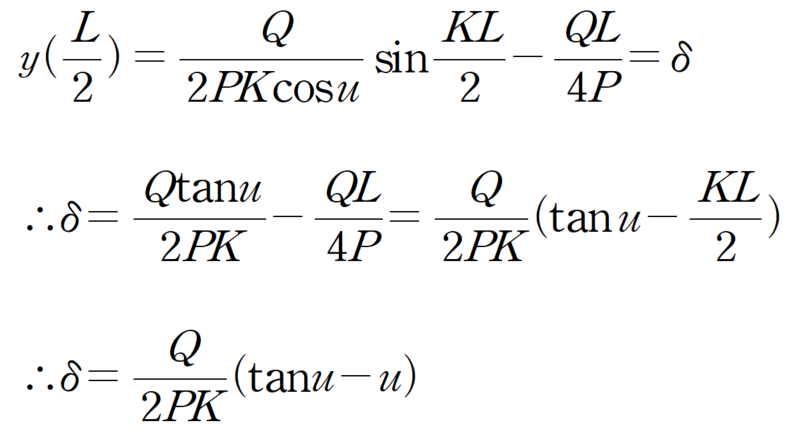

x=L/2에서 최대처짐 δ 산정

한편 P=0일때 y0은

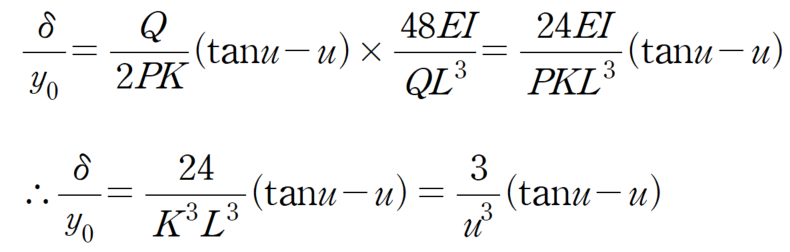

압축력 P에 의해 휨으로 인한 처짐의 증폭계수를 산정

따라서

(4) 부재내 최대 모멘트 산정

x=L/2에서 최대 모멘트

최대 모멘트 P×δ+QL/4 발생

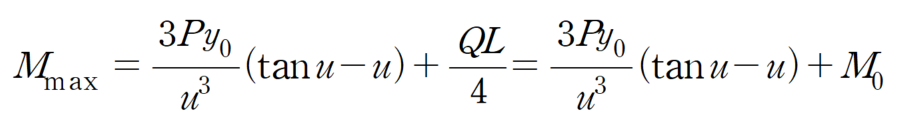

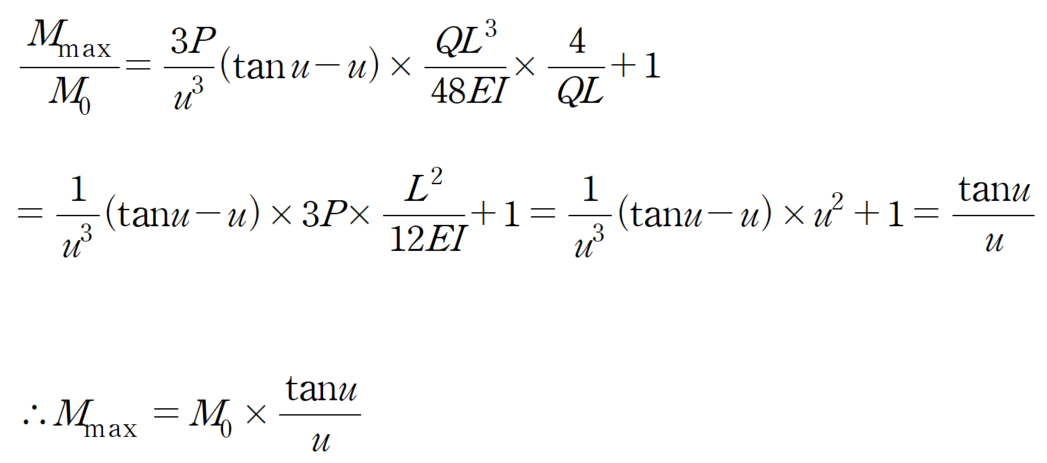

압축력 P에 의해 휨으로 인한 모멘트의 증폭계수를 산정

3. 마무리하며

이번 문제를 통해 가장 강조하고 싶은 점은 압축력은 단순히 축력으로만 작용하는 것이 아니라, 구조물의 휨거동을 증폭시키는 역할을 한다는 사실입니다. 이러한 현상이 바로 P-Δ 효과(P-Delta Effect)이며, 압축력에 의한 대표적인 2차 효과(Second-order Effect)입니다. 재료의 탄성계수 EEE나 단면2차모멘트 III가 실제로 변하는 것은 아니지만, 압축력이 존재하면 동일한 횡하중에 대해서도 더 큰 처짐과 더 큰 휨모멘트가 발생하게 됩니다. 따라서 구조물은 유효 휨강성(Effective Flexural Stiffness)이 감소한 것과 같은 거동을 나타내게 됩니다.
소문제 (2)와 (3) 역시 이러한 역학적 의미를 이해하고 있는지를 묻는 문제입니다. 단순히 최대처짐과 최대모멘트를 계산하는 것이 목적이 아니라, 축력이 없는 경우의 결과인 y0, M0를 기준으로 증폭계수(Amplification Factor)의 형태로 정리하도록 유도하고 있습니다. 식을 이러한 형태로 정리하면 P-Δ 효과의 물리적 의미가 훨씬 명확하게 드러나며, 출제자 역시 이러한 표현을 의도한 것으로 보입니다.
문제 자체의 난이도는 높지 않습니다. Beam-Column의 기본 미분방정식을 세우고 동차해(Homogeneous Solution)와 특수해(Particular Solution)를 이용하여 처짐곡선을 구할 수 있다면 충분히 해결할 수 있는 수준입니다. 그러나 공학용 계산기 사용이 불가능한 시험이라는 점을 고려하면, 긴 식을 얼마나 효율적으로 정리하고 손계산으로 간결하게 표현할 수 있는지가 실제 점수의 차이를 만들었을 것으로 생각됩니다. 결국 이 문제는 계산 능력보다 식을 단순화하는 능력과 역학적 의미를 이해하는 능력을 평가한 문제라고 볼 수 있습니다.
또한 이번 문제는 단순한 보의 처짐 문제로 끝내서는 아쉬운 문제입니다. 보-기둥 이론(Beam-Column Theory), 오일러 좌굴(Euler Buckling), P-Δ 효과, 그리고 2차 해석(Second-order Analysis)이 하나의 미분방정식 안에서 어떻게 연결되는지를 이해하는 것이 더욱 중요합니다. 이러한 관점에서 공부한다면, 왜 압축력이 구조물의 안정성을 저하시키고 처짐과 휨모멘트를 증폭시키는지를 자연스럽게 이해할 수 있을 것입니다.
마지막으로 여기서 학습을 멈추지 않기를 바랍니다. 이번 문제를 충분히 이해하였다면 다음 단계로는 압축력 PPP가 존재하는 경우 처짐각법(Slope-Deflection Method)의 기본식을 직접 유도해 보시기 바랍니다. 처짐각법은 일반적으로 축력이 없는 경우를 먼저 배우지만, 압축력이 존재하는 경우에는 Beam-Column 미분방정식과 P-Δ 효과가 어떻게 처짐각식에 반영되는지를 확인할 수 있습니다. 이 과정을 스스로 유도해 본다면 변위법, 에너지법, 보-기둥 이론이 하나의 체계로 연결되어 있다는 사실을 더욱 깊이 이해하게 될 것입니다. 이는 구조역학뿐 아니라 이후 배우게 될 유한요소법(FEM)의 강성행렬 유도와 2차 구조해석을 이해하는 데에도 매우 중요한 밑거름이 됩니다.
