Insight 구조&응용역학

“바로 풀린다” 리스트 (문제당 30초 내외)1, 2, 3, 6 (부재의 부피 산정 매우 간단), 7(보기 활용), 9 (출제자의 배려), 10 (보기 활용)11 (변위일치 공식을 알려줌), 13(전형적인 유형), 14 (가상일의 원리, 부재수도 2개만)16 (자주 쓰이는 Stiffness 암기시 매우 수월), 17 (출제자의 배려), 18 (매우 간단한 단면법)19 (스프링의 병렬연결)“시간이 걸리지만 풀만하다” 리스트4 (최대 모멘트 위치 파악), 8, 12 (물성치가 많으면 하나를 기준으로 몇배수인지 보자),15 (변형률 값이 기하학적으로 들어오지 않아 불가피하게 공식 활용)20 (에너지 법_ 충격하중의 원리)“나머지 풀고 되돌아 오자” 리스트5 (영부재가 많아서 실수할 가능성 있다)1. 총평이번 ..

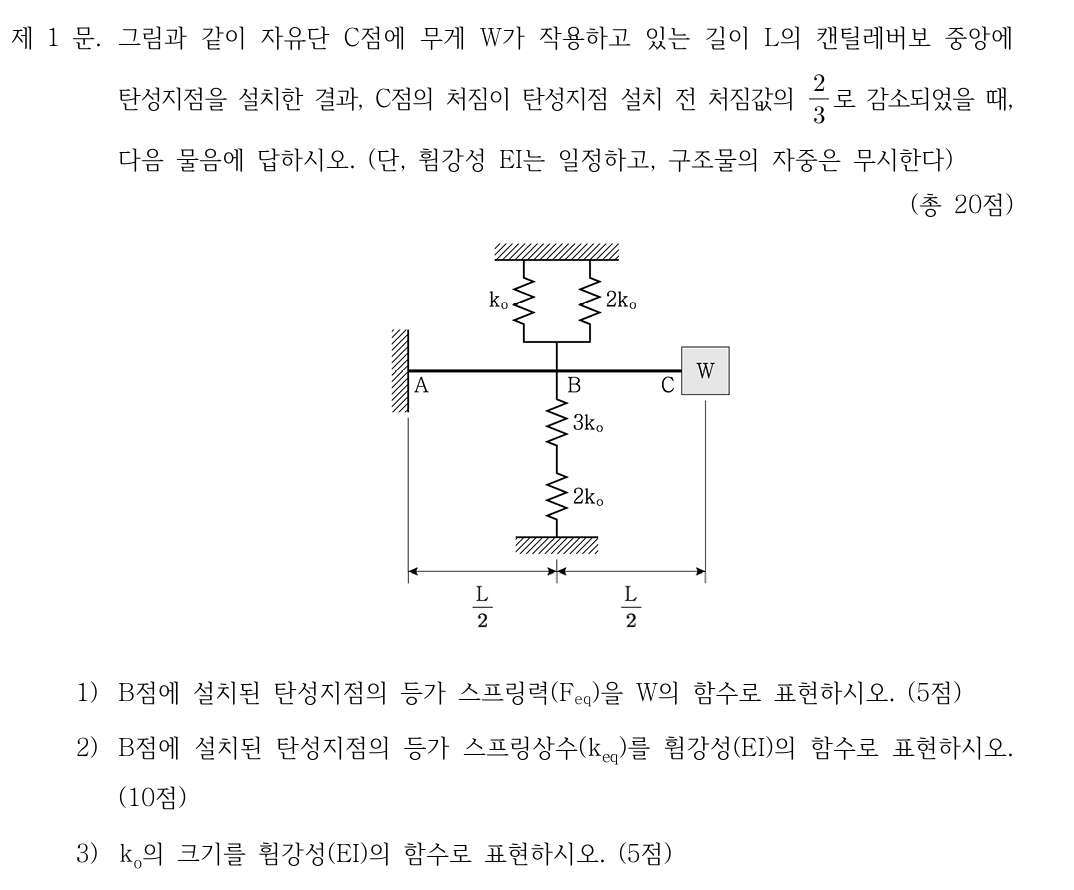

1. 개요이번 문제는 캔틸레버 ABC 구조에서 C점의 처짐이 기존의 3분의 2로 줄어들도록 하는 외력,즉 등가 스프링력을 먼저 구하는 것을 목표로 합니다.첫 번째 단계에서는, 캔틸레버의 끝단 C점 처짐을 기준으로 설정한 뒤, 이 처짐을 줄이기 위해 B점에 설치된 탄성지점이 보에 가하는 힘을 계산합니다. 이 힘이 바로 등가 스프링력이 됩니다.두 번째 단계에서는, 위에서 구한 값을 이용하여 B점의 실제 처짐을 계산하고, 이를 통해 등가 스프링 상수를 구하게 됩니다.즉, 보의 강성과 길이에 따라 스프링이 얼마나 저항하는지를 나타내는 값입니다.마지막으로, 문제에 제시된 스프링의 연결 형태(병렬 및 직렬 연결) 를 이용해기준 스프링 상수인 k₀에 대한 관계식을 세우고,앞서 구한 등가 스프링 상수와 같다고 두어 최..
