처짐에 대한 이해 (Ⅰ)

1. 개요

구조물 처짐 문제, 정말 버려도 될까?

구조물의 처짐을 구하는 문제는 9급 시험에서 꾸준히 등장하는 유형입니다.

그동안 저는 문제 풀이를 하면서 이 처짐 파트를 초보자(Newbie) 입장에서 “시간이 부족하면 스킵해도 되는 문제”로 분류하곤 했습니다.
하지만 냉정하게 말하면, 이 파트는 절대 가볍게 볼 수 있는 영역이 아닙니다.

오히려 처짐을 제대로 이해하고 다룰 수 있게 되면
짧은 시간 안에 점수를 끌어올리거나, 최소한 과락을 피하는 데 큰 도움이 되는 파트입니다.

“공식만 외우면 된다?” → 생각보다 위험한 접근

처짐 문제를 처음 접하면 대부분 이런 생각을 합니다.

“공식만 다 외우면 되는 거 아닌가?”

겉보기에는 맞는 말처럼 보이지만, 실제 시험에서는 오히려 독이 될 수 있습니다.

• 공식이 많아서 헷갈리기 쉽고
• 상황에 맞는 공식을 잘못 적용할 가능성이 높으며
• 단순 대입 과정에서 실수가 빈번하게 발생합니다

즉, 공식 암기 위주의 접근은 안정적인 점수로 이어지기 어렵습니다.

반드시 구분해야 하는 두 가지

그래서 저는 처짐 파트를 공부할 때 다음 두 가지를 명확히 구분하는 것을 추천합니다.

1. Need to know 공식 (반드시 알아야 하는 공식)

이 공식들은
모르면 문제 자체를 풀 수 없는 핵심 공식입니다.

• 기본 개념의 뼈대가 되는 식
• 모든 응용 문제의 출발점
• 시험장에서 바로 떠올릴 수 있어야 하는 공식

즉, 이 부분은 “이해 + 암기”가 모두 되어 있어야 합니다.

2. Nice to know 공식 (알면 좋은 공식)

이 공식들은
Need to know 공식을 기반으로 비교적 쉽게 유도 가능한 공식입니다.

• 특정 상황에서 빠르게 풀기 위한 shortcut
• 기억해두면 편하지만 필수는 아님
• 잊어도 유도해서 다시 만들어낼 수 있는 수준

즉, 이 부분은 “암기”보다 유도 연습이 훨씬 중요합니다.

왜 이 구분이 중요한가?

모든 공식을 동일하게 외우려고 하면

• 공부량은 폭발적으로 늘어나고
• 기억은 오래 가지 않으며
• 시험장에서 오히려 더 헷갈립니다

반대로,

• Need to know → 완벽 암기
• Nice to know → 유도 중심 학습

이렇게 나누면 훨씬 효율적인 공부가 가능합니다.

앞으로의 방향

앞으로 이 주제를 시리즈로 정리해보려고 합니다.

• 어떤 공식이 Need to know인지
• 어떤 공식이 Nice to know인지
• 실제 문제에서 어떻게 적용되는지

를 실제 문제와 함께 하나씩 풀어보겠습니다.

처짐 파트를 “버리는 파트”가 아니라
점수를 안정적으로 확보하는 파트로 바꾸고 싶은 분들에게 도움이 되었으면 합니다.

---

2. 캔틸레버에서의 Need to know 처짐 공식 (자유단에서의 단일 집중 하중 / 모멘트)

캔틸레버에서의 회전각과 처짐량을 산정하는데 두가지의 중요한 원칙을 기억하셔야 합니다.

① M/EI 도의 면적 = 두 점 사이의 각도 변화

먼저 가장 중요한 관계입니다.

M/EI 도의 면적은 두 점 사이의 기울기(회전각) 차이를 의미합니다.



캔틸레버 구조에서는 이 개념이 훨씬 직관적으로 바뀝니다.

캔틸레버의 고정단은 회전이 불가능하기 때문에 고정단의 회전각 = 0

입니다.



따라서,

M/EI 도의 전체 면적 = 자유단의 회전각

이 됩니다.



즉, 따로 “차이”를 계산할 필요 없이
그냥 면적 자체가 바로 답이 되는 구조입니다.

② M/EI 도의 모멘트 = 처짐

여기서 한 단계 더 나아가면,

M/EI 도의 1차 모멘트(면적 × 거리)는 처짐을 의미합니다.

특히, 기준점을 자유단으로 잡으면 , 그 기준에서의 모멘트 값이 그대로 처짐이 됩니다.

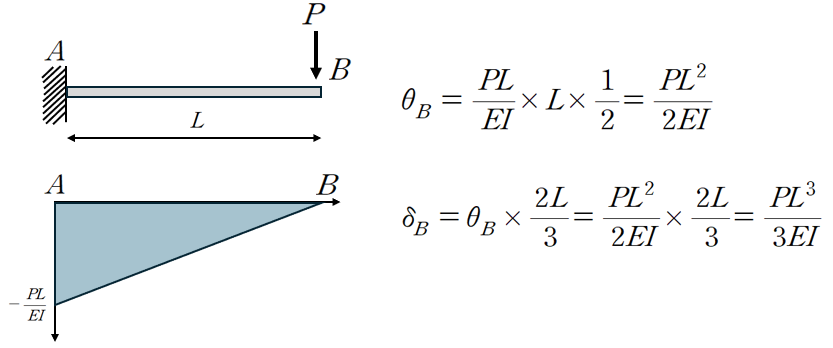

(1) 자유단에서의 단일 집중 하중

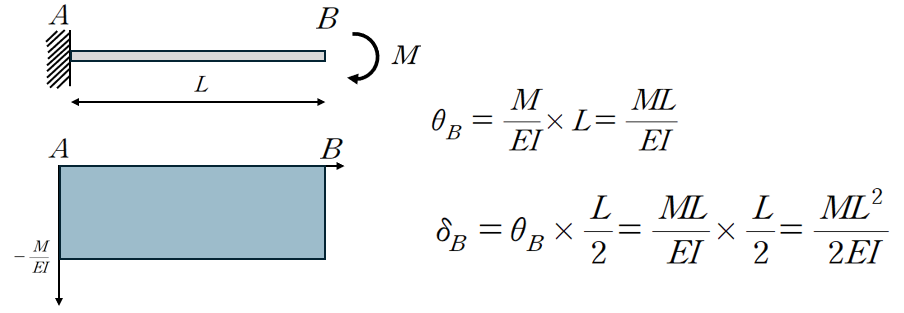

(2) 자유단에서의 단일 집중 모멘트

3. 캔틸레버에서의 Nice to know 처짐 공식 (등분포 하중 ω)

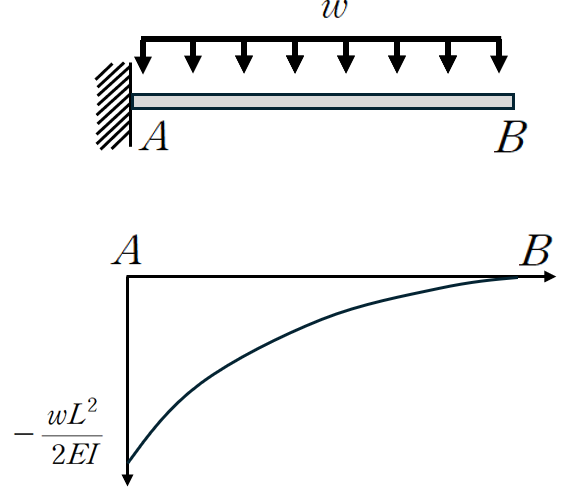

길이 L이고 등분포 하중 ω를 받는 캔틸레버를 살펴보겠습니다.

자유단에서의 회전각은 포물선의 면적을 산정해야 하는데

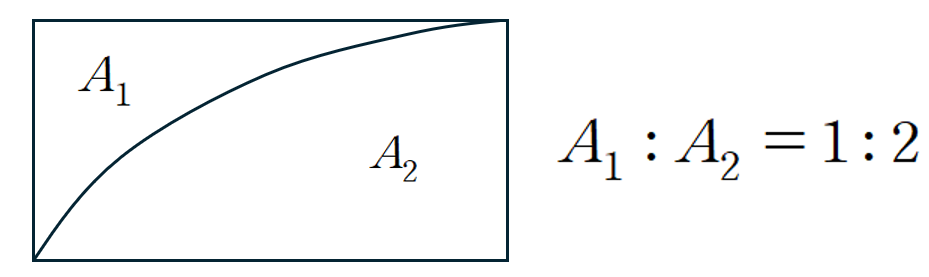

아래와 같은 포물선에서의 면적 관계를 활용하면 편하게 산정할 수 있습니다.

따라서 자유단에서의 회전각은 다음과 같습니다.

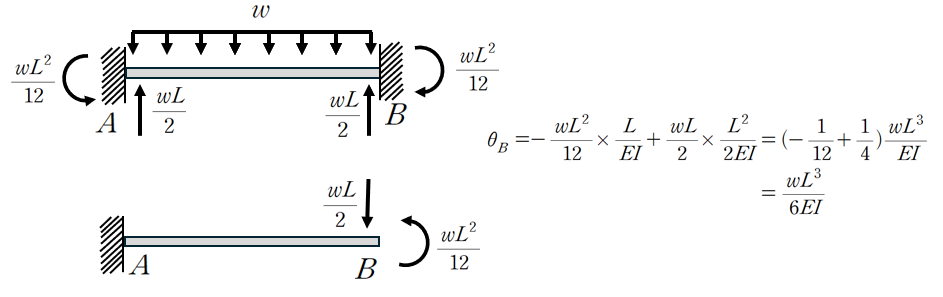

등가 절점하중과 단일 집중 모멘트 작용시 회전각 공식을 활용해도 편하게 산정 할 수 있습니다.

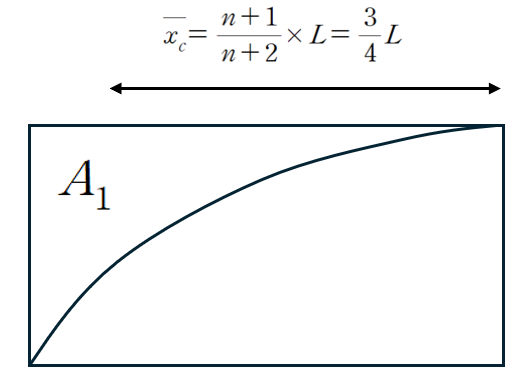

자유단의 처짐은 포물선 면적의 도심까지의 거리 공식을 활용시 편합니다.

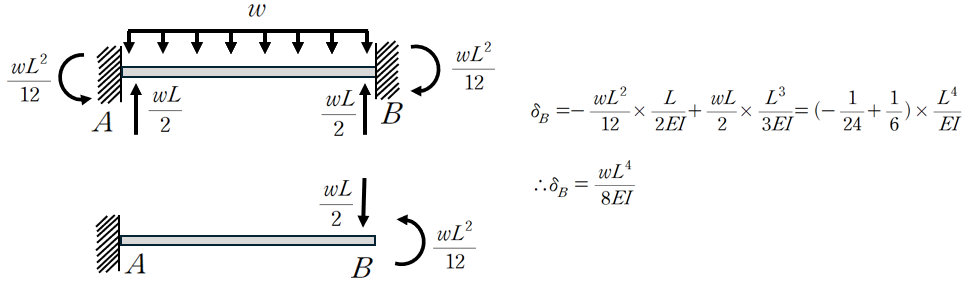

자유단에서의 처짐은 등가 절점하중을 활용해서도 쉽게 산정할 수 있습니다

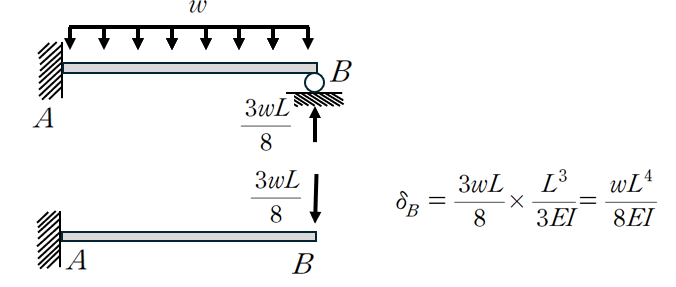

등가 절점하중을 다르게 활용해도 결과는 동일하게 산정됩니다.

3. 마무리하며

이번 글에서는 캔틸레버를 기준으로
Need to know 공식과 Nice to know 공식을 구분해보고,
어떻게 학습해야 하는지에 대해 살펴보았습니다.

또한 등가절점하중 개념을 활용하여
등분포하중이 작용하는 경우의 회전각과 처짐을
보다 빠르고 직관적으로 구하는 방법도 함께 정리해보았습니다.

캔틸레버에서의 처짐과 회전각은
시험에서 매우 높은 빈도로 출제되는 유형입니다.

단순히 공식만 외워서 접근하기보다는,

• 왜 이런 값이 나오는지
• 어떤 구조에서 어떻게 변형되는지

를 이해하는 것이 훨씬 중요합니다.



만약 등가절점하중 개념이 아직 익숙하지 않다면,
고정단 하중을 다룬 이전 포스팅을 먼저 참고하시는 것을 추천드립니다.

https://oreostructure.tistory.com/130

FEM 공식 유도 및 응용 (Ⅰ)

이 개념이 잡히는 순간,
단순 암기 문제였던 처짐 문제가
“이해 기반 문제”로 바뀌게 됩니다.

---

여러 방식으로 유도해보는 것이 핵심

공부를 하다 보면 한 가지 방법으로만 접근하려는 경우가 많습니다.

하지만 처짐 문제는 오히려

• 에너지법
• 공액보법
• M/EI 도 해석
• 등가절점하중

등 다양한 방식으로 접근해보는 것이 훨씬 효과적입니다.

여러 방향에서 공식을 유도해보면

• 자연스럽게 암기가 되고
• 문제 풀이 속도가 빨라지며
• 새로운 유형에도 대응할 수 있는 힘이 생깁니다

---

실제 시험에서도 “유도”는 충분히 통한다

이번 2026년 9급 응용역학개론 시험 9번 문항에서도 에서도 일부러 처짐 공식을 암기해서 풀기보다는
등가절점하중을 이용해 유도하는 방식으로 풀이를 전개해보았습니다.

https://oreostructure.tistory.com/182

2026년 국가직 9급 응용역학개론 (전략적인 접근)

그 결과,

• 공식이 기억나지 않는 상황에서도 풀이가 가능하다는 것을 보여드렸으며
• 계산 과정도 훨씬 직관적으로 정리할 수 있었습니다

---

다양한 하중에도 그대로 적용된다

이 방법의 가장 큰 장점은
단순히 등분포하중에만 국한되지 않는다는 점입니다.

• 삼각하중
• 변하는 하중 분포
• 복합 하중

과 같은 다양한 문제에서도
같은 방식으로 접근이 가능합니다.

---

마무리

공식을 “외우는 대상”으로 보기보다는
“필요하면 만들어낼 수 있는 도구”로 바라보는 것이 중요합니다.

캔틸레버에서의 처짐과 회전각 문제는
이러한 접근법을 가장 잘 연습할 수 있는 좋은 파트입니다.

이 방법을 충분히 익혀두신다면
다음 시험에서 관련 문제가 나왔을 때
훨씬 빠르고 안정적으로 정답을 찾을 수 있을 것입니다.
