2007년 5급 공채 응용역학 2번 문제 (문제 단순화 하기)

1. 개요

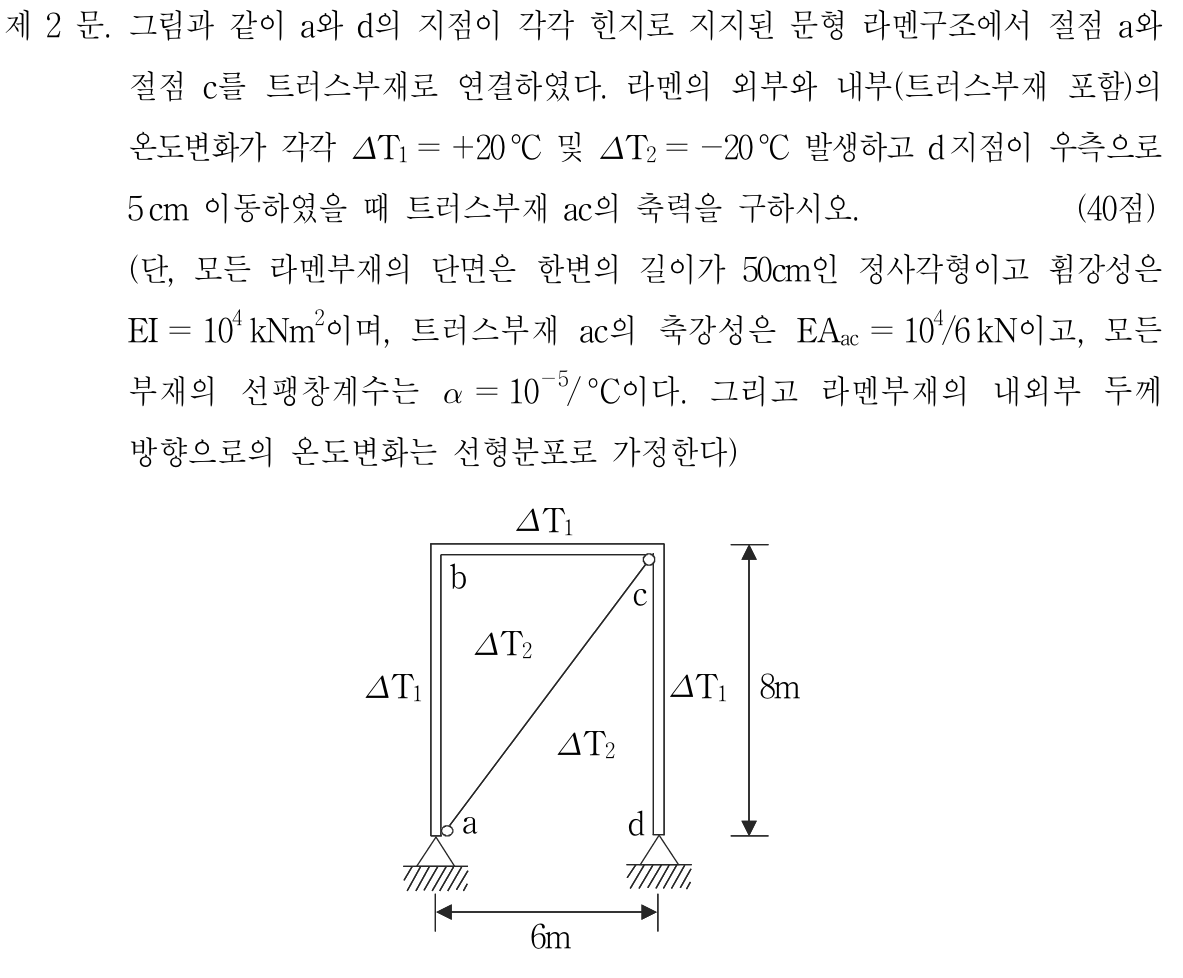

2007년 1번 문제를 보고 이어서 2번 문제를 보는 순간, 너무 흥미로운 문제라 그냥 지나칠 수가 없었습니다.

겉보기에는 장치가 굉장히 많고 복잡해 보입니다. 휨부재로 이루어진 프레임 구조물에 내·외부 온도차가 존재하고, 내부 온도수축 조건까지 있으며, 지점침하까지 추가되어 있습니다. 처음 보면 “계산량이 엄청나겠다”라는 생각이 자연스럽게 드는 문제입니다. 하지만 조금만 시각을 바꾸어 보면 출제자의 의도가 굉장히 선명하게 드러나는 매우 재미있는 문제입니다.

제가 아는 대부분의 사람들은 이런 문제를 보면 곧바로 에너지법으로 접근합니다. 구조물 전체의 휨에너지, 축변형 에너지, 온도변형에 의한 에너지 등을 모두 전개하여 합산하고, 지점침하까지 전포텐셜에너지 개념으로 확장하여 계산기에 입력합니다. 물론 그렇게 해서 답은 나옵니다. 하지만 현대 공학용계산기의 성능이 워낙 좋아지다 보니, 많은 수험생들이 자신이 사실상 ‘노가다식 계산’을 하고 있다는 점조차 인지하지 못하는 경우가 많습니다.

대부분의 상위권 수험생들은 부정정차수가 더 늘어나든, 지점침하가 추가되든, 제작오차가 더 들어가든 관계없이 자신만의 계산기 스킬로 식을 기계적으로 밀어 넣으며 실수를 줄이는 방향으로 접근합니다. 하지만 저는 이런 접근이 다소 아쉽다고 생각합니다.

왜냐하면 이 문제에서 출제자가 진짜로 묻고 싶은 것은 단 하나이기 때문입니다.

바로 트러스 부재 AC의 축력입니다. 결국 핵심은 C점의 변위를 파악하는 데 있으며, 그 과정에서 C점 변위에 영향을 주지 않는 조건들은 과감히 버릴 수 있어야 합니다. A절점은 고정되어 있고, 결국 필요한 것은 C점의 거동입니다. 그리고 C점의 변위만 파악된다면 Global 자유도와 Local 자유도의 관계를 통해 부재력은 매우 간단하게 산정할 수 있습니다.

이번 포스팅에서는 복잡해 보이는 조건들 속에서 무엇이 본질이고 무엇이 불필요한 정보인지 구분하는 관점에 대해 이야기해보겠습니다.

2. 문제풀이

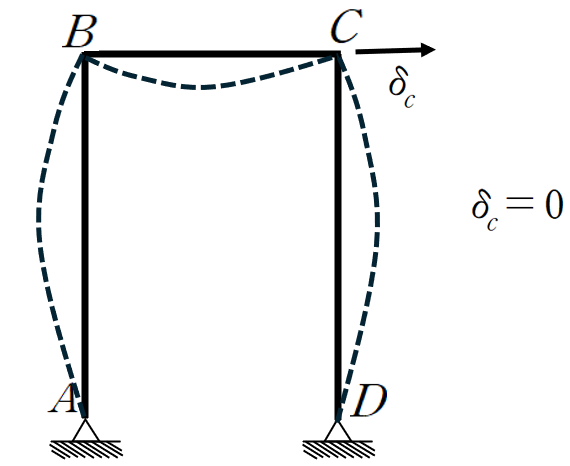

(1) 라멘 내외부의 온도 변화와 C점의 거동

라멘 내외부의 온도 차이는 곡률을 만들어 냅니다.

대칭 구조물인 라멘에 대칭적 온도차로인한 곡률이 발생시 어떠한 수평 변위도 발생하지 않습니다.

단순히 곡률에 따른 B점과 C점의 회전각만 만들어 낼 뿐입니다.

(2) 라멘 내부 트러스부재 AC의 온도 수축과 C점의 거동

트러스 부재 AC에서 A절점은 고정되어 있지만, C점은 수평방향으로 이동이 가능합니다.

따라서 부재 AC가 온도수축을 일으키게 되면 C점은 자연스럽게 좌측으로 이동하려는 거동을 보이게 됩니다.

하지만 이 구조물은 부정정 구조물이므로 단순히 Global 자유도와 Local 자유도의 관계만으로 δc를 직접 산정해서는 안 됩니다.

그 이유는 트러스 부재의 수축 효과를 트러스 부재 혼자 부담하는 것이 아니라, 연결된 라멘 구조의 휨부재들도 함께 분담하기 때문입니다. 즉, 온도수축에 의해 발생하는 변형이 구조 전체의 거동으로 연결됩니다.

따라서 이 문제에서는 등가절점하중(Equivalent Nodal Load)의 개념을 도입하여 접근하는 것이 훨씬 직관적입니다.

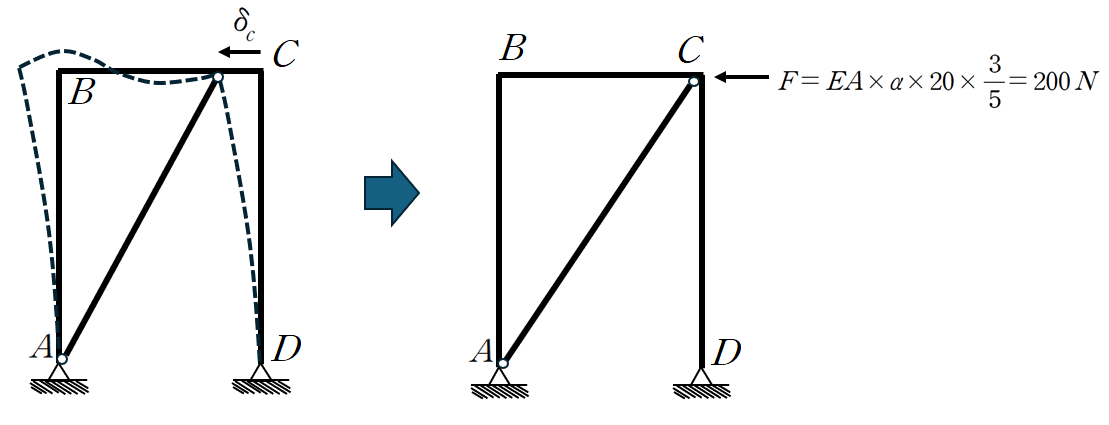

결국 핵심은 “트러스 부재 AC의 온도수축이 C점에 어떠한 수평 변위를 만들어 내는가”이며, 이를 동일한 효과의 등가절점하중으로 치환하면 다음과 같이 표현할 수 있습니다.

(3) D절점의 우측 지점침하와 C점의 거동

D점의 지점침하는 우측 기둥 CD에 현회전각(chord rotation)을 발생시키며, 이는 결국 C점에서의 모멘트로 이어지게 됩니다.

하지만 여기서 끝나는 것이 아닙니다.

구조물은 모멘트만으로 평형을 만족할 수 없기 때문에, 이에 대응하는 전단력 또한 함께 발생하게 됩니다.

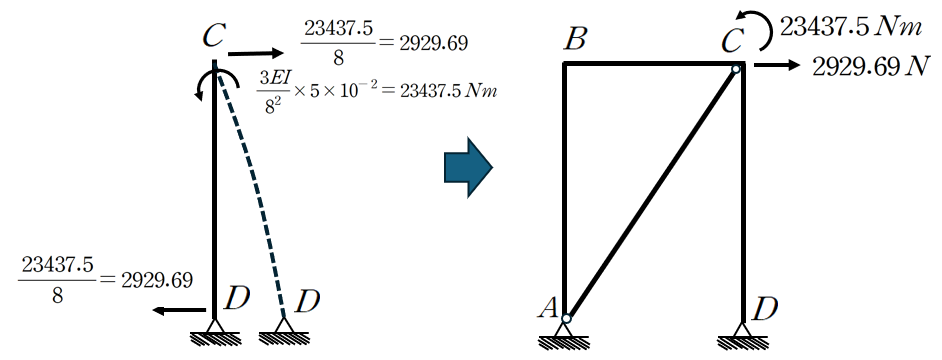

따라서 D점의 지점침하 효과를 C점의 등가절점하중으로 치환하면, 단순한 모멘트 하나가 아니라 모멘트와 수평하중이 동시에 작용하는 형태로 표현할 수 있습니다.

(4) C절점에서의 수평 변위 산정

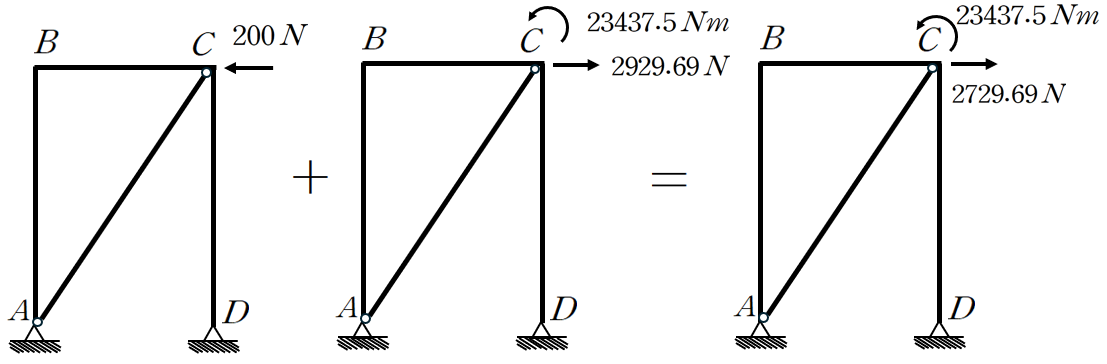

위에서 언급한 요소들을 모두 종합하여 구조물을 단순화 시키면 다음과 같습니다.

이제 단순화된 구조물에서 C점에서의 수평변위를 산정하면 됩니다.

이를 매트릭스 변위법을 활용하여 산정해 보겠습니다.

따라서 C점의 이동량은 0.013294m 가 됩니다.

(5) 부재 AC의 Local 자유도 통한 부재력 산정

Global DOF(Degrees of Freedom : 자유도)와 Local DOF의 관계를 통해 다음의 관계가 성립됩니다.

따라서 이를 풀어보면 다음과 같이 산정됩니다.

3. 마무리하며

계산기에 모든 조건을 무지성으로 입력하여 문제를 돌파하는 계산기 스킬을 가다듬는 것도 물론 중요합니다. 실제로 시험장에서 계산기의 활용 능력은 분명 큰 무기가 됩니다.

하지만 계산기 역시 입력해야 하는 조건과 식이 많아질수록 입력 실수가 발생할 확률이 급격히 증가하게 됩니다. 특히 부정정 구조물 문제처럼 조건이 복잡하게 얽혀 있는 경우에는 부호 하나, 괄호 하나만 잘못 들어가도 결과가 완전히 달라질 수 있습니다.

더 큰 문제는 계산기 의존도가 지나치게 높아질 경우, 계산기가 뱉어낸 답에 대해 스스로 교차 검증하기가 매우 어려워진다는 점입니다. 왜 그 값이 나왔는지, 어느 조건이 지배적인지, 결과의 방향성이 물리적으로 타당한지에 대한 감각이 점점 사라지게 됩니다.

위 문제 역시 마찬가지입니다. 겉으로 보기에는 온도변화, 온도구배, 지점침하, 트러스, 라멘 등 매우 많은 장치가 들어가 있지만, 결국 핵심은 C점의 거동과 AC 부재의 축력입니다. 불필요한 조건들을 걷어내고 문제를 단순화한 뒤 하중조건을 정리하면 구조해석에 들어가는 input 값 자체가 줄어들게 되고, 이는 곧 실수 가능성을 낮추는 방향으로 이어집니다.

특히 시험에서는 “얼마나 복잡한 계산을 할 수 있는가”보다 “어떤 조건이 본질적인가를 빠르게 구분할 수 있는가”가 훨씬 중요할 때가 많습니다.

수험생들은 본인의 계산 실수가 절대 발생하지 않을 것이라 가정한 채 계산기 사용 능력만 극대화하기보다는, 문제를 조금 더 입체적으로 분석하고 구조물의 거동을 단순화하여 바라보는 연습을 할 필요가 있습니다. 그래야만 자신이 산정한 결과값에 대한 신뢰도를 높일 수 있고, 시험장에서의 불안감도 크게 줄어들게 됩니다.
