건축구조기술사 127회 2-1 (유연도 매트릭스 풀이)

1.개요

이번 문제는 타이로드가 설치된 구조물에서 타이로드의 축력과 각 부재의 휨모멘트를 산정하는 문제입니다. 일반적으로는 타이로드의 축력을 부정정력으로 선정한 뒤 각 구조물의 처짐을 직접 계산하고, 타이로드의 축변형을 고려한 변위일치조건을 세워 풀이할 수 있습니다. 그러나 이번 포스팅에서는 같은 원리를 매트릭스 응력법(Matrix Force Method)의 관점에서 정리해 보고자 합니다.
매트릭스 응력법에서 중요한 것은 행렬식을 단순히 암기하는 것이 아니라, 각각의 행렬이 어떠한 물리적 의미를 갖는지를 이해하는 것입니다. 먼저 외력에 대한 평형행렬과 부정정력에 대한 평형행렬을 구성하면, 각 하중이 개별 부재력으로 어떻게 전달되는지를 표현할 수 있습니다. 여기에 각 부재의 휨 및 축변형을 나타내는 유연도행렬을 결합하고 변위일치조건을 적용하면 부정정력을 체계적으로 산정할 수 있습니다.
특히 이 문제에서는 상·하부 휨부재의 변형뿐만 아니라 타이로드 자체의 축변형도 반드시 유연도에 포함해야 한다는 점이 중요합니다. 타이로드를 강체와 같이 취급하여 축변형을 무시하면 실제보다 큰 축력이 산정되므로, 축부재의 유연도까지 하나의 행렬 안에서 일관되게 다루어야 합니다.
이번 풀이를 통해 단순한 1차 부정정 구조물에서도 평형조건 → 부재 유연도 → 변위일치조건이라는 응력법의 기본적인 흐름이 어떻게 매트릭스 형태로 연결되는지 살펴보겠습니다. 이러한 접근에 익숙해지면 부정정 차수가 증가하거나 여러 종류의 부재가 결합된 구조물에서도 동일한 원리를 확장하여 적용할 수 있습니다

2.문제풀이

(1) 매트릭스 응력법 풀이

• 1차 부정정 : Tie-rod를 미지력으로 간주

① 외력에 대한 평형행렬 산정

② 미지력에 대한 평형행렬 산정

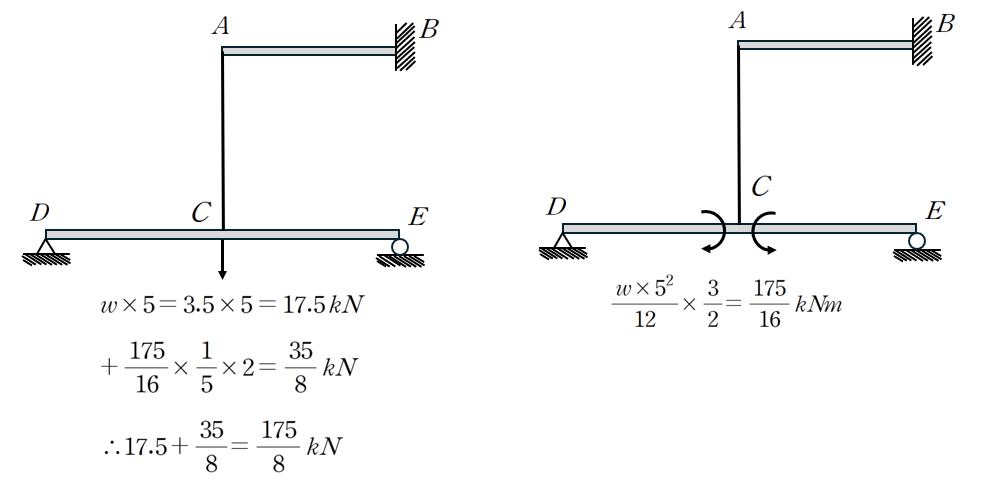

③ 하중 & 고정단 모멘트

따라서 하중행렬과 고정단 모멘트 행렬은 다음과 같이 표기할 수 있습니다.

④ 부재력 산정

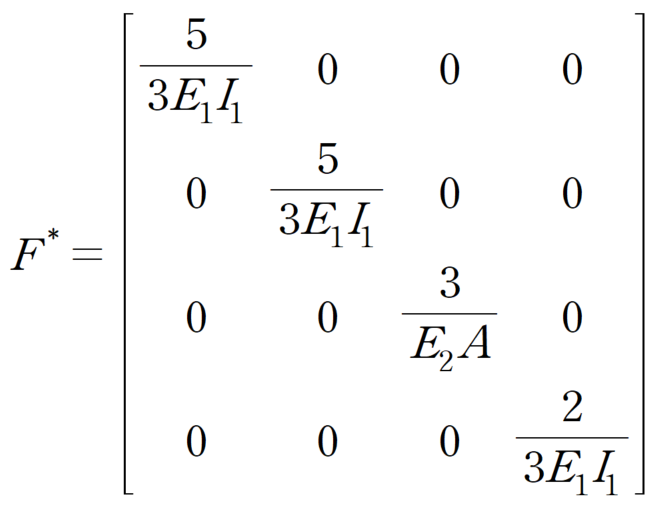

부재 유연도 행렬을 다음과 같이 표기할 수 있습니다.

따라서 Tie-rod의 부재력을 산정하면

따라서 전체 부재력은 다음과 같이 산정할 수 있습니다.

이를 그림으로 표현하면 다음과 같습니다.

3. 마무리하며

이번 문제에서는 타이로드가 설치된 부정정 구조물을 매트릭스 응력법(Matrix Force Method)을 이용하여 해석해 보았습니다. 타이로드의 축력을 1차 부정정력으로 선정하고, 외력과 부정정력에 대한 평형행렬을 각각 구성한 뒤 부재 유연도행렬과 결합하면 복잡한 처짐곡선식을 직접 작성하지 않고도 변위일치조건을 체계적으로 표현할 수 있습니다. 특히 타이로드 역시 실제로 변형하는 축부재이므로 상·하부 보의 휨변형뿐만 아니라 타이로드의 축변형까지 유연도행렬에 포함해야 한다는 점이 이번 문제의 중요한 포인트입니다.
결국 매트릭스 응력법은 전혀 새로운 원리를 사용하는 해석법이라기보다, 부정정 구조물에서 익숙하게 사용해 온 평형조건과 변위일치조건을 행렬의 형태로 체계화한 방법이라고 볼 수 있습니다. 평형행렬을 통해 외력과 부정정력이 각 부재에 어떠한 부재력을 발생시키는지 표현하고, 유연도행렬을 통해 그 부재력이 만들어내는 변형을 연결하면 하나의 일관된 흐름으로 구조물을 해석할 수 있습니다. 따라서 최종 공식만을 암기하기보다는 평형행렬 → 부재력 → 유연도 → 변위일치로 이어지는 물리적 의미를 이해하는 것이 중요합니다.
이번 포스팅에서는 응력법(Force Method)의 관점에서 문제를 풀어보았지만, 추후에는 동일한 구조물을 변위법(Displacement Method)으로도 해석해 볼 예정입니다. 응력법에서는 부정정력을 미지수로 선정하는 반면 변위법에서는 절점의 변위와 회전을 미지수로 선정한다는 차이가 있습니다. 동일한 문제를 두 방법으로 직접 풀어보면서 평형행렬과 유연도행렬을 중심으로 하는 응력법이, 이후 강성행렬을 중심으로 하는 변위법과 어떻게 대응되는지도 비교해 보겠습니다. 이를 통해 두 방법을 서로 독립된 공식으로 외우기보다는 구조해석의 힘과 변위라는 서로 다른 관점으로 이해할 수 있을 것입니다.
