2010년 국가직 7급 응용역학 18번 (쉽게 처짐 산정하기)

1.개요

요즘 제 수업을 듣는 학생들이 처짐을 쉽고 빠르게 구하는 방법에 대해 많은 질문을 하고 있습니다.

대부분의 수험생들은 그동안 공액보법이나 에너지법에 지나치게 익숙해져 있다 보니, 처짐을 단순한 더하기와 빼기 수준의 직관적인 접근으로 해결하는 방식에는 오히려 익숙하지 않은 경우가 많습니다. 물론 공액보법과 에너지법은 매우 강력한 도구이며, 강사 입장에서도 체계적으로 설명하기 편한 방법입니다. 특히 에너지법은 처짐 문제에서 거의 만능에 가까운 풀이법이라 할 수 있습니다. 공학용 계산기를 사용할 수 있는 환경이라면 부정정력은 물론 처짐과 같은 물성치도 적절한 스킬을 통해 빠르게 산정할 수 있습니다.

하지만 문제는 손계산입니다. 저는 에너지법을 손적분으로 풀어야 하는 상황에서, 특히 두 개 이상의 항으로 이루어진 모멘트식을 적분해야 할 경우 효율성이 급격히 떨어진다고 생각합니다. x에 대한 2차식을 적분하게 되면 3제곱 항 계산이 반복되고, 이를 계속 곱하고 차감하는 과정 자체가 상당한 연산 부담으로 이어집니다. 결국 계산량이 많아질수록 실수 가능성 또한 높아질 수밖에 없습니다.

그럼에도 단순히 “손적분을 더 연습해야 한다”, “계산 실수를 줄이도록 반복해야 한다”라고 이야기하는 것은 사실 가장 쉬운 조언일 수 있습니다. 저는 오히려 학생들에게 실전에서 시간을 줄이고 정답률을 높일 수 있는 다른 풀이 관점들을 소개하는 것이 더 중요하다고 생각합니다.

이번 포스팅에서는 위의 합성구조물을 두 가지 방법으로 풀어보겠습니다. 첫 번째는 변위를 끌고 가며 효율적으로 처리하는 변위법적 접근이며, 두 번째는 응력법 관점에서 손으로 최소일 법칙을 적용하는 방법입니다. 물론 이 외에도 다양한 풀이가 존재하지만, 우선 대표적인 두 가지 방법을 비교해보며 각각의 장단점과 실전 활용성을 살펴보시기 바랍니다.

2. 문제풀이 방법 #1 (변위적 관점)

스프링에 걸리는 힘은 2P(인장)으로 평형방정식으로 쉽게 도출됩니다. 따라서 B에서의 처짐량은 2P/K가 됩니다.

또한 B점에서의 모멘트는 PL로 쉽게 산정됩니다.

해당 Boundary Condition을 휨강성과 연결시 단순 대입으로 빠르게 산정이 가능합니다.

① AB 구간에서의 Boundary Condition 적용

② BC 구간에서의 Boundary Condition 적용

해당 풀이법을 통해 C점에서의 자유단 처짐을 쉽게 구할 수 있을 뿐만 아니라,

B에서의 회전각까지 매우 쉽게 산정하였습니다.

문제가 어떻게 변형되어 나오더라도 매우 강력한 방법으로 풀이를 끌고 갈 수 있습니다.

3. 문제풀이 방법 #2 (응력법 : 카스틸리아노 법칙 적용)

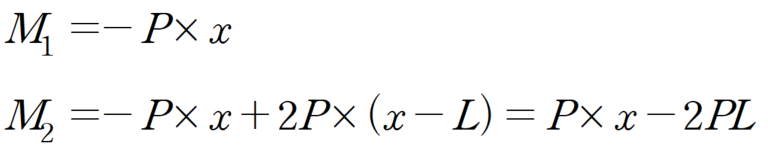

① 모멘트 산정

② 변형에너지 산정

③ 카스틸리아노 적용

** 조금 더 편하게 에너지 법 하는 방법 (2개 항 제곱 적분을 최대한 피하도록 모멘트 설정) **

4. 별해 (30초 이내 : 계산을 하지 않고 보기 활용하여 답 구하는 방법)

(PL^3)/(3EI)는 B점을 고정단으로 만들어버리고 AB와 스프링을 삭제하였을때 C의 처짐입니다.

따라서 처짐값은 이보다 커야 하므로 보기는 ②, ④로 좁혀집니다.

이제 4P/K 와 2P/K 중에 선택해야 하는데 스프링이 걸리는 힘이 2P 입니다.
이로 인한 스프링에너지는 (4P^2/2K)이므로 2P^2/K가 됩니다.

이에 대한 미분값은 4P/K이며 해당값이 스프링이 C점의 처짐에 대해 기여하는 값이 됩니다.

따라서 답은 ②번이 됩니다.

5. 마무리하며

에너지법, 최소일법, 카스틸리아노 법칙은 토목공학을 공부한다면 반드시 개념적으로 이해하고 있어야 하는 매우 중요한 내용입니다. 또한 이를 어떤 상황에서 어떻게 활용하여 문제를 해결하는지도 반드시 학습해야 합니다. 그 중요성에 대해서는 의심의 여지가 없습니다.

다만 저는 이를 손계산 기반의 시험에서, 특히 한 문제당 1분 30초 내외로 해결해야 하는 객관식 문제들에 대해 “만능 풀이법”처럼 접근하고 적용하는 것에는 조금 다른 관점을 갖고 있습니다. 어떤 풀이가 실제 시험장에서 더 효율적인지는 이번 포스팅을 통해 수험생 여러분께서 직접 비교하고 판단해보셨으면 합니다.

변위를 끌고 가며 푸는 방식 역시 결코 특별하거나 어려운 개념이 아닙니다. 오히려 에너지법만큼이나 직관적이며, 토목을 공부한다면 반드시 이해하고 적용할 줄 알아야 하는 중요한 사고 방식입니다. 하지만 많은 수험생들은 응력법과 카스틸리아노 법칙을 일종의 “만능 공식”처럼 받아들이고, 이를 중심으로 모든 문제 풀이를 체계화하고 싶어하는 경향이 있습니다. 이는 자연스럽게 공부량을 줄이고 싶어하는 심리와도 연결되어 있다고 생각합니다.

그러나 출제자의 시선은 다를 수 있습니다. 출제자들은 특정 풀이법 하나에 막대한 가중치를 두기보다는, 응용역학과 구조역학 전체를 얼마나 균형 있게 이해하고 있는지를 보고 있습니다. 특히 객관식 시험은 보기를 활용할 수 있다는 매우 큰 장점이 존재합니다. 보기를 빠르게 소거하고 출제 의도를 읽어내기 위해서는 특정 방법론 하나에 치우치지 않는 균형 잡힌 관점이 필요합니다.

제 블로그에서는 이러한 다양한 관점과 효율적인 문제 접근 방식들에 대해 지속적으로 다루고 있습니다. 또한 수업에서는 단순히 문제 풀이만이 아니라, 실전에서 시간을 줄이고 정답률을 높일 수 있는 사고 방식과 효율적인 역학 솔루션들을 함께 설명드리고 있습니다. 관심 있으신 분들은 메일을 통해 언제든지 문의주시기 바랍니다.
